Klimaanlage im Kunststofffenster installieren: Technikgeheimnisse und Montageanleitung

Eine kompakte, leistungsstarke und benutzerfreundliche Fenster-Klimaanlage ist eine ausgezeichnete Lösung für kleine Wohnungen, kleine Büros und ländliche Ferienhäuser. Ein wesentlicher Vorteil ist die Monoblockbauweise. Dadurch wird die Installation der Klimaanlage im Fenster auf einfachste Weise möglich.

Die Anordnung aller Funktionsteile in einem Gehäuse macht es überflüssig, Rohrleitungen zu verlegen. Das geringe Gewicht und der einfache Anschlussplan ermöglichen es, alle Arbeiten selbst durchzuführen. Für ein einwandfreies Ergebnis ist es jedoch wichtig zu wissen, wie man die Montagearbeiten fachgerecht ausführt.

Alles über die Regeln und die Reihenfolge der Platzierung, Befestigung und des Anschlusses von Fensterklimageräten finden Sie in unserem Artikel. Wir erläutern die Regeln und technischen Feinheiten. Wir geben Tipps, wie Sie den optimalen Standort für das Gerät auswählen.

Kurz zu den Besonderheiten von Fensterklimaanlagen

Ein Fensterklimagerät muss nicht unbedingt in einen hölzernen Fensterrahmen oder eine Kunststoff-Isolierverglasung eingebaut werden. Ein solches Gerät kann hervorragend in eine Wand oder eine Tür, die in den Garten führt, integriert werden. Fenster gelten jedoch aufgrund der Konstruktionsmerkmale zu Recht als der am besten geeignete Ort.

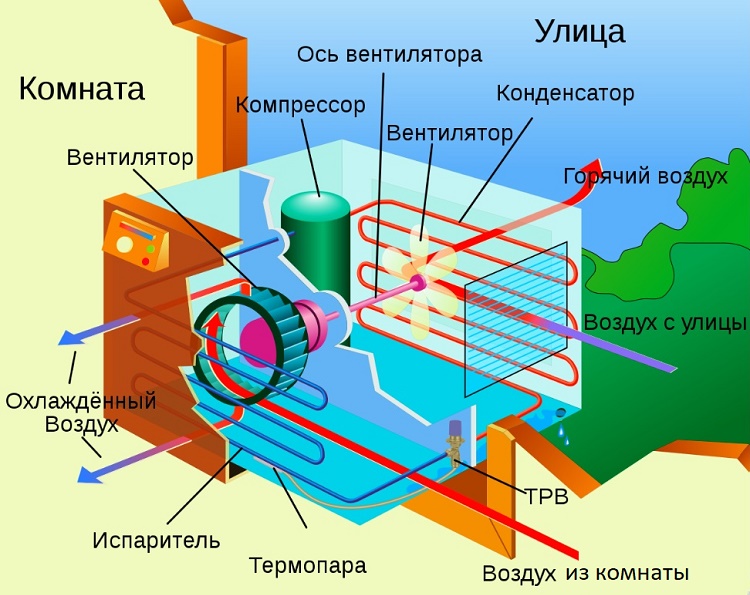

Bei Fenster-Klimaanlagen ist der Außenteil zusammen mit dem Kompressorblock in einem Gehäuse untergebracht. Daher, wie wir bereits geschrieben haben, ist es nicht notwendig, sie mit Rohren zu verbinden und zu diesem Zweck Wände zu bohren oder Rillen für die Trassenführung zu ziehen. Außerdem schließt eine solche Konstruktion Kältemittellecks aus, die durch Druckverlust in den Arbeitsleitungen entstehen.

Bei einer Fensterklimaanlage sind alle funktionalen Komponenten in einem Gehäuse untergebracht, sodass keine Leitungen verlegt werden müssen, die bei herkömmlichen Systemen die beiden Blöcke verbinden.

Es sei jedoch sofort darauf hingewiesen, dass die Unterbringung beider Funktionskomponenten in einem Gehäuse nicht die Notwendigkeit aufhebt, einen Teil des Systems im Freien zu installieren, damit das Gerät frei Luft von außen ansaugen kann, um je nach Jahreszeit Kälte oder Wärme zu erzeugen und in den zu klimatisierenden Raum zu leiten.

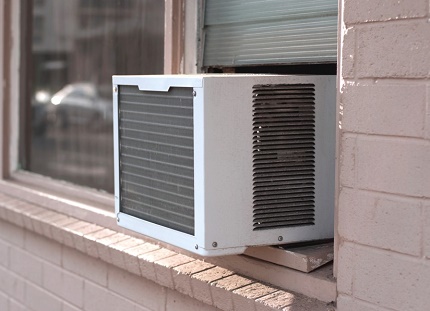

Damit der Lufteinlass vollständig erfolgen kann, muss sich etwa ein Drittel oder sogar die Hälfte des Geräts außerhalb der Gebäudehülle befinden. Das heißt, die Installation muss so erfolgen, dass das Lufteinlassgitter vollständig hinter der Wand oder dem Fensterrahmen liegt. Dadurch befindet sich der schwere Teil des Gehäuses außen.

Das Monoblockgerät muss in der Fensteröffnung oder einer anderen Konstruktion so positioniert werden, dass frische Außenluft ungehindert in die Lufteinlassgitter gelangen kann.

Da es nicht möglich ist, die Klimaanlage vollständig auf der Fensterbank eines Kunststofffensters zu installieren, werden für den Außenteil verschiedene Stützkonstruktionen errichtet. Ihre Aufgabe besteht darin, die Last des Geräts aufzunehmen, das zwar nicht sehr schwer, aber dennoch ein beträchtliches Gewicht hat.

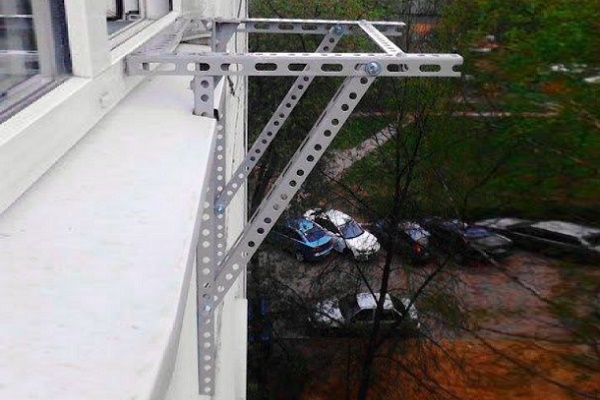

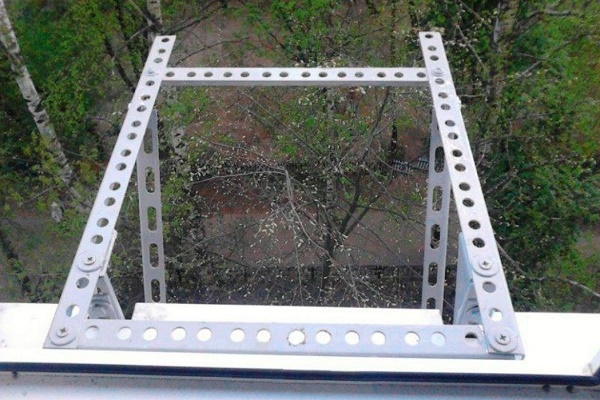

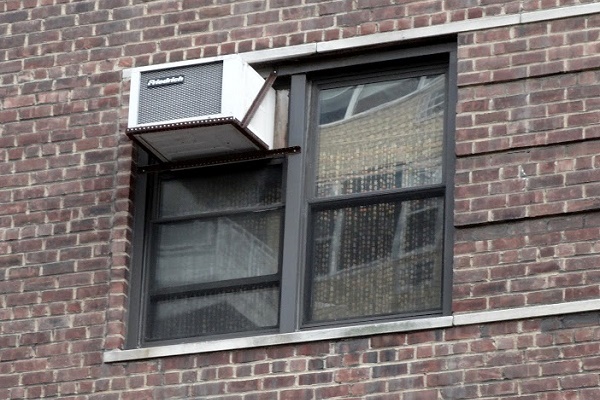

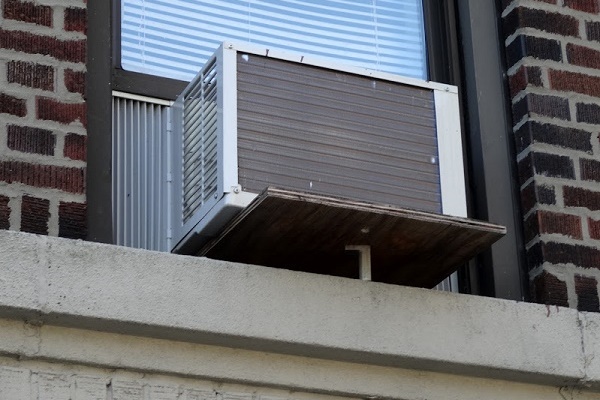

Als Stützkonstruktionen werden meistens Wandhalterungen verwendet, die mit Ankerbolzen in der Wand befestigt werden. Seltener werden Plattformen gebaut, die auf der Fensterbank oder denselben Halterungen aufliegen, um die Klimageräte zu halten. Noch seltener wird die Fensterbank zur Straßenseite hin verlängert.

Es wird nicht empfohlen, ein Fensterklimagerät in ein Fenster oder eine andere Konstruktion zu setzen, die direkt von der Sonne beschienen wird. Elektrische Komponenten und Kunststoffteile dürfen auf keinen Fall erhitzt werden. Gibt es keine andere Möglichkeit, muss für das Gerät ein Vordach errichtet werden, das die Einwirkung von Sonnenstrahlen sowie von Regen und Schnee verhindert.

Auswahl des optimalen Standorts

Hitze sollte auch im Innenraum vermieden werden. Um ein Fenster-Klimagerät richtig im Raum zu platzieren, sollten Sie einen Ort wählen, der entfernt von Öfen, Kaminen, Boilern, allen Arten von Heizkörpern, Kesseln und sogar Kühlschränken liegt. Durch deren Einwirkung würde das Klimasystem nicht korrekt funktionieren.

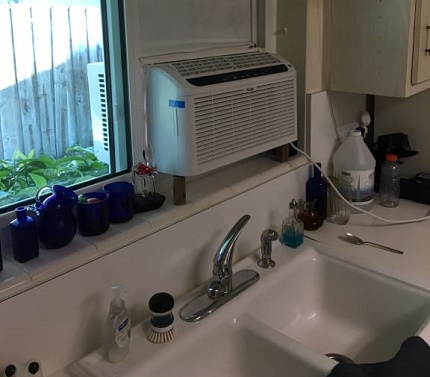

Das Gerät ist vor direkter Wassereinwirkung zu schützen. Aus diesem Grund darf das Klimagerät nicht in der Nähe einer Küchenspüle oder Badewanne aufgestellt werden. Wenn Wasser ins Gehäuse eindringt oder Dampf in großen Mengen auf den internen elektrischen Komponenten kondensiert, muss es sofort vom Stromnetz getrennt und ein Fachmann zur Überprüfung hinzugezogen werden.

Nur ein zertifizierter Reparaturtechniker kann feststellen, ob die funktionalen Komponenten des Fenstergeräts durch eingedrungenes Wasser beschädigt wurden. Um auch die geringste Möglichkeit einer Wassereinwirkung auszuschließen, ist es verboten, die Klima-Mini-Anlage in Badezimmern, Saunen, Duschräumen, Waschküchen oder Schwimmbädern zu installieren.

Direkte Einwirkung von Wasser und Haushaltsdampf auf das Innere des Klimageräts ist unerwünscht. Die Installation in Räumen mit typisch erhöhter Luftfeuchtigkeit wird vom Hersteller nicht empfohlen. Bei Verstößen gegen die Regeln übernimmt der Hersteller keine Garantieverpflichtungen.

Um eine Beeinflussung des Fenster-Klimageräts durch elektromagnetische Wellen auszuschließen, sollte es nicht in der Nähe von elektrischen Geräten jeglicher Art installiert werden. Sogar ein Radio kann den Betrieb stören. Den zulässigen Abstand zu Elektrogeräten gibt der Hersteller in der Bedienungsanleitung an, normalerweise beträgt er 1 m.

Es wird nicht empfohlen, das Klimasystem über ein Verlängerungskabel an das Stromnetz anzuschließen. Die Steckdose sollte sich relativ zum Gehäuse so befinden, dass die Kabellänge für einen direkten Anschluss ausreicht. Andererseits darf der Abstand zwischen der Steckdose und dem Gehäuse nicht weniger als 50 cm betragen.

Ebenfalls nicht zulässig ist die Aufstellung von Geräten in der Nähe des Klimageräts, die potenzielle Gaslecks verursachen können. Zu dieser Kategorie gehören Kessel, Gas-Durchlauferhitzer, Gaskonvektoren, Herde und mit blauem Brennstoff gefüllte Flaschen.

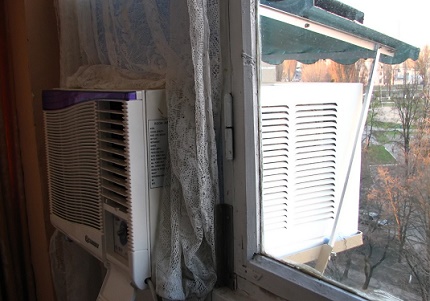

Zum Schutz vor Witterungseinflüssen, Regen, Schneelawinen, von Dächern fallenden Eiszapfen und anderen negativen Einwirkungen wird über dem Fenster-Klimagerät ein Vordach in Form einer Überdachung angebracht.

Um einen stabilen Luftzu- und -abfluss in dem vom Hersteller angegebenen Volumen zu gewährleisten, müssen alle für die Luftansaugung und -auslass vorgesehenen Gitter vollständig geöffnet sein. Die Besitzer müssen freien Zugang für die Wartung des Geräts haben. Und den Fachleuten des Servicecenters muss die Möglichkeit zur Inspektion gegeben werden.

Fensterklimageräte sind für die Installation in Lagern für Baumischungen und in Wohnungen, in denen Baumaterialien für eine Generalüberholung gelagert werden, absolut ungeeignet. Sie sollten nicht in Heizungsräumen aufgestellt werden. Auch für die Küche einer Gaststätte sind sie nicht geeignet.

Anforderungen an die Installation der Klimaanlage

Um die Gefahr eines Stromschlags auszuschließen, muss das Klimagerät unbedingt geerdet werden. Dazu wird eine Steckdose mit entsprechendem Kontakt verwendet. Das Erden an Telefonleitungen oder Wasserleitungen ist nicht zulässig.

Mit den Regeln für die Auswahl des Standorts für die Installation einer Steckdose, die die Klimaanlage versorgt, macht Sie der folgende Artikel vertraut, den alle tatsächlichen und potenziellen Besitzer einer Fenster-Klimaanlage lesen sollten.

Für die Stromversorgung des Fensterklimageräts ist eine separate Leitung mit einem am Eingang installierten automatischen Schutzschalter erforderlich. Die Abzweigung sollte besser vom Verteilerkasten als von der Verteilerdose verlegt werden.

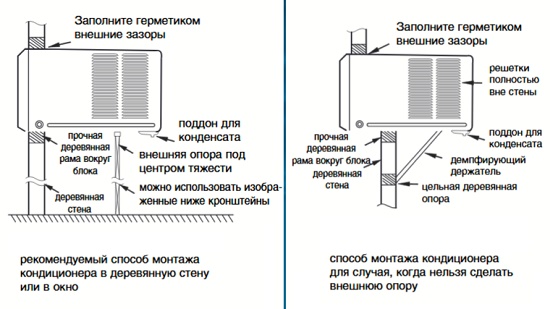

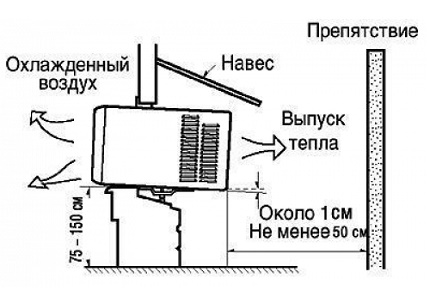

In der Bedienungsanleitung des Herstellers, die dem auf dem Markt angebotenen Produkt beiliegt, gibt es immer ein Schema, das das Prinzip der Anordnung der Geräte erklärt und die Standardabstände festlegt.

Das Monoklimagerät muss in einem Abstand von mindestens 75 cm, aber nicht mehr als 150 cm von der Bodenebene entfernt installiert werden. Von der Rückseite des Geräts bis zum nächsten Hindernis wie einer Wand oder einer ähnlichen Konstruktion müssen mindestens 0,5 m Abstand sein. Dies ist notwendig, um die freie Bewegung des Luftstroms zu gewährleisten.

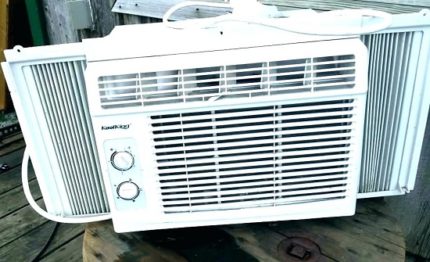

Gleichzeitig dürfen am Gehäuseumfang keine Spalten bleiben. Deren Vermeidung wird durch die Installation der im Lieferumfang enthaltenen Blenden erreicht. Es werden alle Arten von Dichtungen und Dichtmittel verwendet, kurz gesagt alles, womit Lücken und Zugluft vermieden werden können.

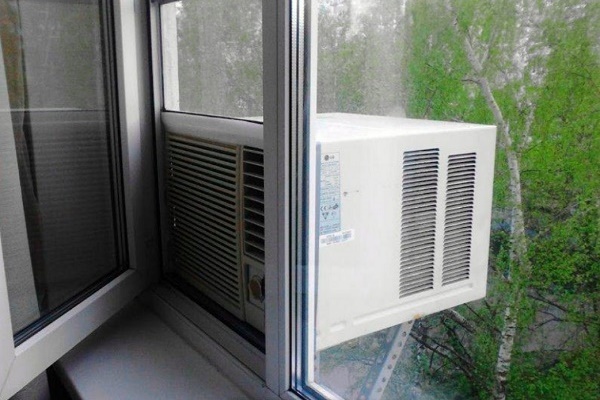

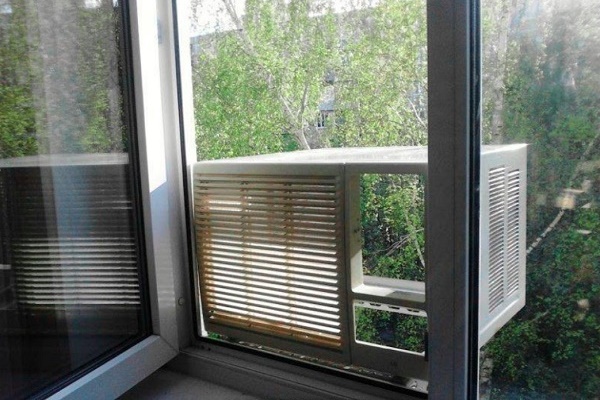

Für die Installation eines Fensterklimageräts in ein Kunststofffenster wird aus einem Abschnitt das lichtdurchlässige Element vollständig entfernt. Der nach der Befestigung des Klimageräts verbleibende Raum wird mit verschiebbaren Polymerblenden abgedeckt.

Außerdem muss das Gehäuse zur Straßenseite hin geneigt sein. Das Gehäuse ist so zu neigen, dass die Innenkante des Gehäuses etwa 1 cm über der Außenkante liegt. Diese Neigung ist erforderlich, damit die am Gehäuse kondensierende Feuchtigkeit zurück auf die Straße abfließen kann und nicht in den Raum tropft und die Baukonstruktionen mit der Dichtung durchnässt.

Ablauf der Montagetechnik

Vor der Installation des Mini-Klimageräts sollte die Anleitung sorgfältig studiert werden, die der gewissenhafte Hersteller seinem Produkt beilegt. Darin sind alle Schritte detailliert beschrieben, bei deren Durchführung es einige Abweichungen geben kann, aber im Allgemeinen erfolgt alles in einer standardmäßigen Reihenfolge.

Ein Fensterklimagerät kann nicht nur in Fensteröffnungen, sondern auch in Wände oder Terrassentüren eingebaut werden. Dabei sind die technischen Regeln zu beachten. Eine Befestigung ist nur an massiven Konstruktionen mit Halterungen von oben oder die Montage auf einer massiven Unterlage möglich.

Der gesamte Arbeitszyklus umfasst eine Reihe aufeinanderfolgender Schritte, und zwar:

• Vorbereitung der Öffnung, die mit einem Bohrhammer, Glasschneider oder Winkelschleifer ausgewählt wird, deren Abmessungen mit denen des im Lieferumfang enthaltenen Rahmens übereinstimmen.
• Befestigung des Rahmens. Er wird zuvor vom Gehäuse des Klimageräts abgeschraubt. Dann wird er so in die Öffnung eingesetzt, dass die Anlage an der Bodenlinie möglichst dicht anliegt und oben ein minimaler Spalt verbleibt. Die seitlichen Spalte nach der Befestigung des Rahmens werden von der Außenseite mit Dichtmasse gefüllt.

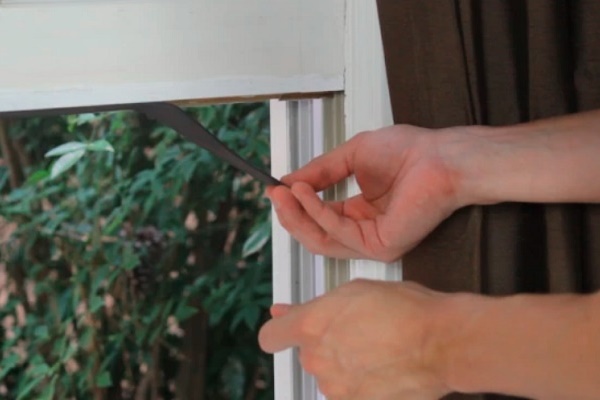

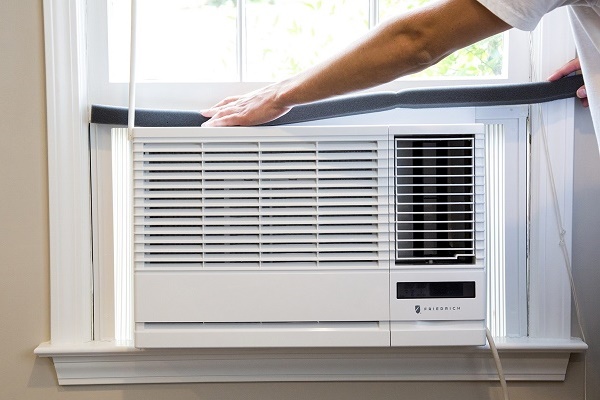

• Einsetzen des Klimageräts in das befestigte Gehäuse. Zuvor sollte überprüft werden, ob die poröse Schaumstoffdichtung, die um den Rahmen gelegt ist, beschädigt wurde.

Die Öffnung für die Montage des Rahmens in einer Wand oder einem Flügel einer Holztür wird entsprechend seinen Maßen gewählt. Sie wird etwas größer gemacht, damit der Rahmen problemlos in die Öffnung eingeführt werden kann. Der Rahmen muss fest im Montageplatz „sitzen".

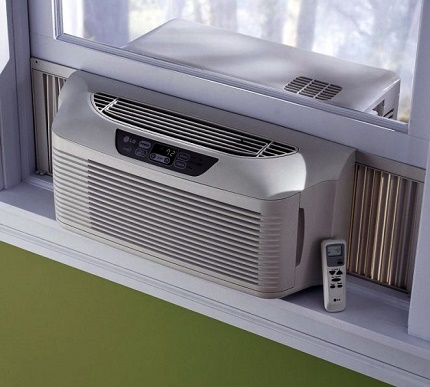

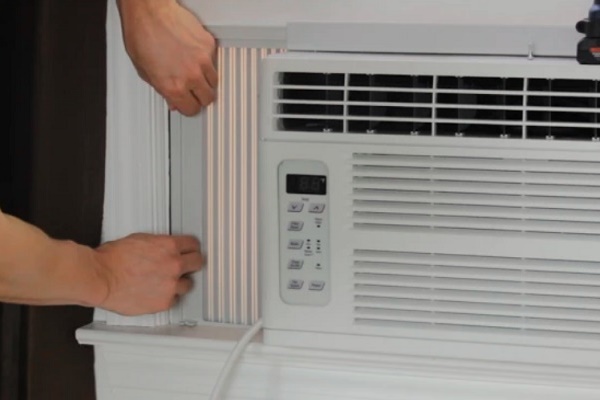

Die Füllstäbe für die Fensteröffnung sind normalerweise im Lieferumfang des Monoblocks enthalten. Sie werden dicht mit dem Rahmen verbunden, in den das Klimagerät eingesetzt wird, und sind mit Montagelöchern zur Befestigung an den Konstruktionen ausgestattet.

Bei Kunststofffenstern ist es etwas komplizierter – die gesamte Glasscheibe muss aus dem Flügel geschnitten werden, wobei die Höhe des Klimageräts zu berücksichtigen ist. Wie bei der Montage in einer Wand muss auch oben ein geringer Spalt verbleiben. Dieser wird mit einer Dichtung gefüllt.

Käufer von Fenstermodellen müssen sich keine Gedanken darüber machen, wie sie die Fensterrahmen für die Installation des Klimageräts am besten verkleinern können. Alle Aspekte sind vom Hersteller vorgesehen. Der seitliche Raum wird mit abgedichteten Jalousien gefüllt, die sich nach dem „Ziehharmonika"-Prinzip auf Führungen bewegen.

Befestigung der Klimaanlage im Rahmen

Lassen Sie uns den Montageprozess eines Fensterklimageräts am Beispiel der Fensterklimasysteme der Marke General Climate besprechen. Diese Monoblöcke werden von den Landsleuten stark nachgefragt und eignen sich für den Betrieb unter unseren Bedingungen. Alle, die sie in der Praxis getestet haben, sind mit der Leistung und der Kühlqualität zufrieden.

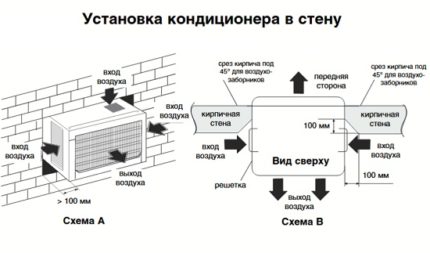

Die Installation eines Fensterklimageräts in einer Wand unterscheidet sich von der Montage in einem Fenster nur durch die Vorbereitung der Öffnung. Allerdings dürfen Monoblöcke nicht in dicke Wände eingebaut werden, die Wandstärke sollte 220 mm nicht überschreiten.

Die Befestigung des Klimageräts im Gehäuse erfolgt in der folgenden Reihenfolge:

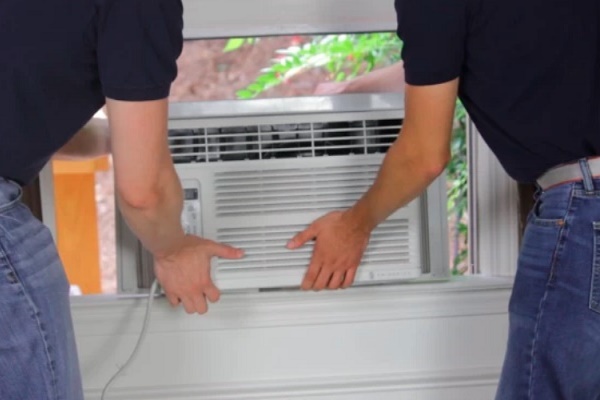

• Gehen Sie vorsichtig vor, um die innenliegende Dichtung nicht zu verschieben, und setzen Sie das Klimagerät in den zuvor montierten und befestigten Rahmen ein. Führen Sie das Gerät vorsichtig ein, bis es an der Rückwand der Konstruktion anstößt.
• Schließen Sie das Kabel an die Buchse am Gehäuse des Klimageräts an, die für den Stromanschluss vorgesehen ist. Wickeln Sie den überschüssigen Kabel auf, fixieren Sie es mit Klebeband und legen Sie es unter das Gerät.
• Schrauben Sie die Befestigungselemente in die unteren Führungsschienen des Rahmens.

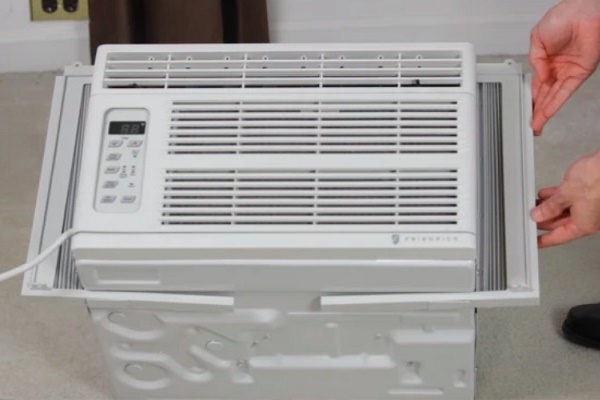

• Nehmen Sie die Frontblende des Fensterklimageräts aus der Verpackung, setzen Sie sie an die vorgesehene Stelle und befestigen Sie sie.
• Starten Sie das Klimagerät und prüfen Sie, ob das Gehäuse während des Systembetriebs vibriert.

Wurde eine Vibration festgestellt, müssen Sie diese beseitigen, indem Sie kleine Spalten mit Dichtungsmaterial und große mit Holzkeilen füllen. Falls dies nicht gelingt, müssen Sie die gesamte Arbeit wiederholen und das Gerät demontieren. Überprüfen Sie erneut die Geometrie der Öffnung und korrigieren Sie sie gegebenenfalls mit einem Verfahren, das vom Wandmaterial abhängt.

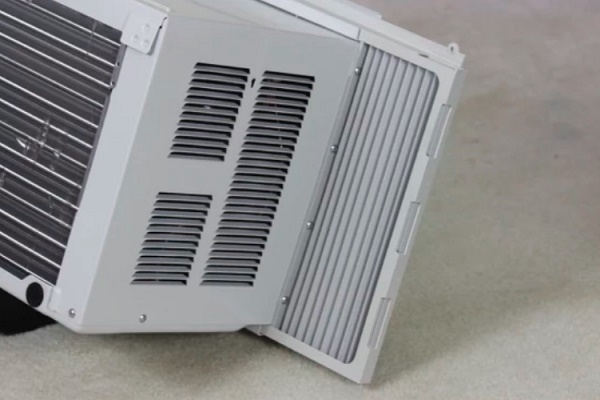

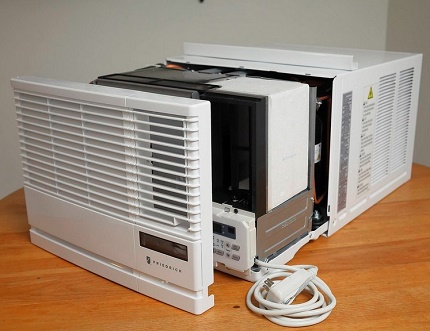

Vor der Installation nehmen Sie das Monoblockgerät aus der Verpackung, nehmen die Frontblende und den Filter ab, lösen die Befestigungsschrauben und entnehmen es aus dem Rahmen. Nach der Befestigung montieren Sie alle Teile an den vorgesehenen Stellen.

Wenn Sie Fehler bei der Erstellung der Öffnung im Kunststofffenster machen, wird der Aufwand wesentlich größer sein. Sie müssen dann das lichtdurchlässige Element und die obere Querstrebe, an der der Rahmen befestigt war, komplett austauschen. In den meisten Fällen reicht jedoch ein einfaches Füllen der Spalten mit Dichtungsmaterial oder Dichtmasse aus.

Zum Schluss stellen Sie eine Auffangschale unter das Mini-Klimagerät, in die das Kondenswasser abfließt. Bei Bedarf schließen Sie einen Schlauch zur Sammlung an. Dies hängt davon ab, wie Sie das Gerät warten möchten und was für Sie bequemer ist.

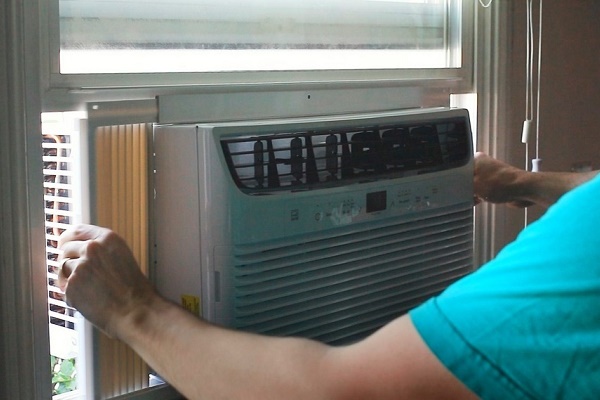

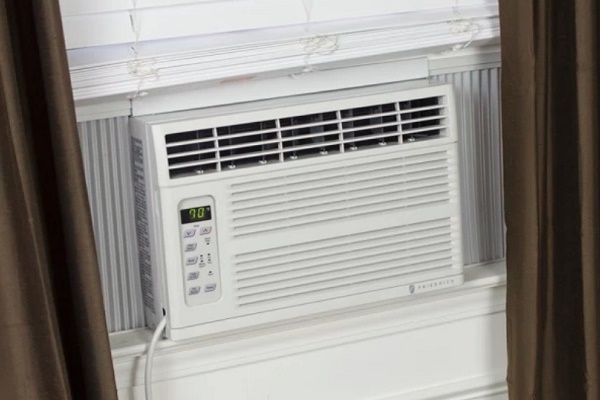

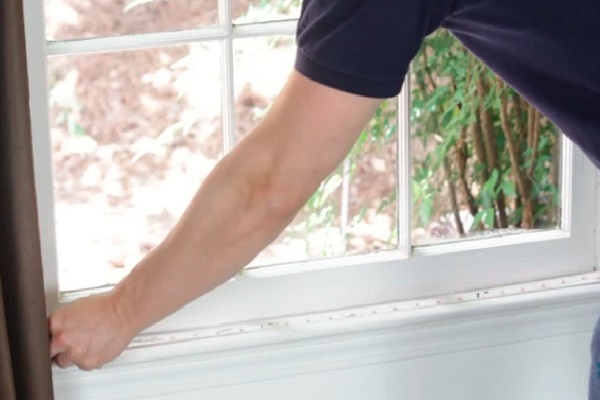

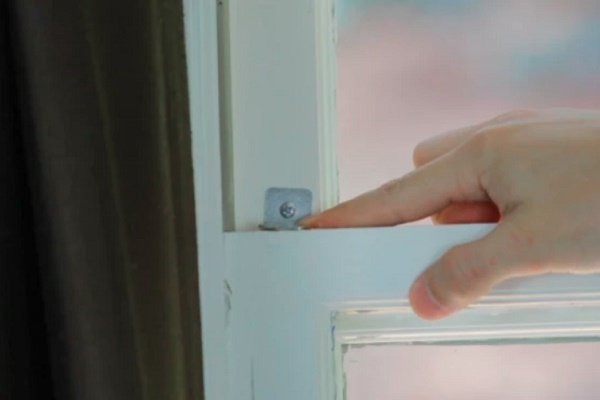

Die folgende Fotoauswahl veranschaulicht die Installationsschritte des Fensterklimageräts:

Wenn die Konstruktion des Kunststofffensters von vornherein nicht für die Installation eines Monoblock-Klimageräts ausgelegt ist, wird aus dem geplanten Flügel das gesamte Glas entfernt. Danach gehen Sie wie folgt vor:

Innen können die Fugen kostengünstig mit Klebeband abgeklebt werden. Besser ist es jedoch, sie mit einer Kunststoffleiste, einer Fußleiste oder einem Winkel für die Badewanne abzudecken – das ist sowohl schöner als auch zuverlässiger. Zum Schutz vor möglichen Schäden, Wasser- und Staubeinwirkungen wird über den nach außen ragenden Teil des Fenster-Klimageräts ein Vordach angebracht, mit dessen baulichen Besonderheiten der von uns vorgeschlagene Artikel vertraut macht.

Selbstständige Fehlererkennung

Wenn Ihre Klimaanlage plötzlich aufhört, die Luft in dem ihr anvertrauten Raum zu kühlen, können Sie die Ursache selbst ermitteln:

• Funktioniert nicht. Ursache kann ein fehlender Stromanschluss sein. Dies tritt auf aufgrund einer Beschädigung des Steckers oder des Kabels, Durchbrennens der Sicherung oder fehlender Spannung im Stromnetz.
• Kühlt schwach. Der Luftstrom wird durch einen verschmutzten Filter, ein Fremdhindernis oder ein in der Nähe aufgestelltes Gerät, das Wärme erzeugt, behindert.
• Heizt schlecht. Der außen liegende Wärmetauscher ist vereist, was die Luftzirkulation behindert.

Ein normal funktionierendes Fensterklimagerät gibt beim Starten und Stoppen des Thermostats ein kaum hörbares Klicken von sich, und nach dem Ausschalten des Kompressors läuft der Ventilator noch eine kurze Zeit weiter.

Fazit und nützliche Videos zum Thema

Mit den Besonderheiten der Installation eines gebrauchten Fensterklimageräts für den zeitweiligen Einsatz im Gartenhaus macht Sie das folgende Video vertraut:

Es ist nützlich, die Technik der Installation eines Monoblock-Klimageräts in ein Fenster oder eine andere Konstruktion zu kennen, sowohl für Heimwerker als auch für Kunden von Installationsdiensten. Erstere können alle Arbeiten selbstständig in der Reihenfolge durchführen, die eine zuverlässige Installation gewährleistet. Letztere – können die Arbeit der Installateure kompetent überwachen, die leider nicht immer selbst wissen, wie es am besten gemacht wird.
