Lüftungsgitter mit Rückschlagklappe: Aufbau und Typen + Installationsempfehlungen

Manchmal führt die Lüftung nicht nur die verbrauchte Luft nach draußen, sondern wird auch zur Quelle unangenehmer Gerüche. Dies geschieht aufgrund des Einstroms von Luftmassen aus benachbarten Räumen oder von außen infolge von Rückströmung.

Zur Lösung dieses Problems wurde das Lüftungsgitter mit Rückschlagklappe entwickelt, das Luftströme blockiert, die in den Raum gelangen möchten. In diesem Artikel lernen Sie die konstruktiven Besonderheiten eines solchen Gitters, seine Hauptvorteile und die Gründe für seinen Einsatz kennen.

Außerdem werden wir den Prozess der Eigenmontage und die Betriebsregeln dieser Vorrichtung erläutern.

Aufbau und Vorteile des Gitters mit Klappe

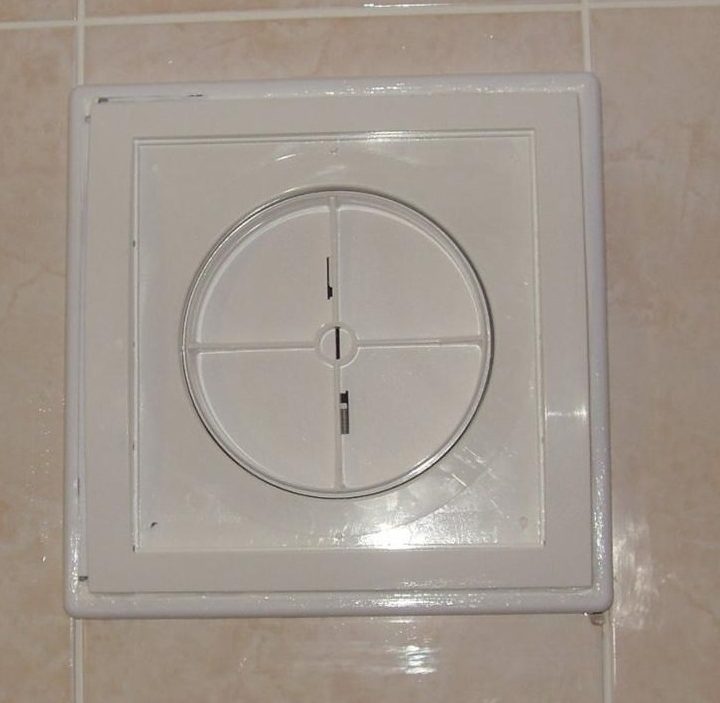

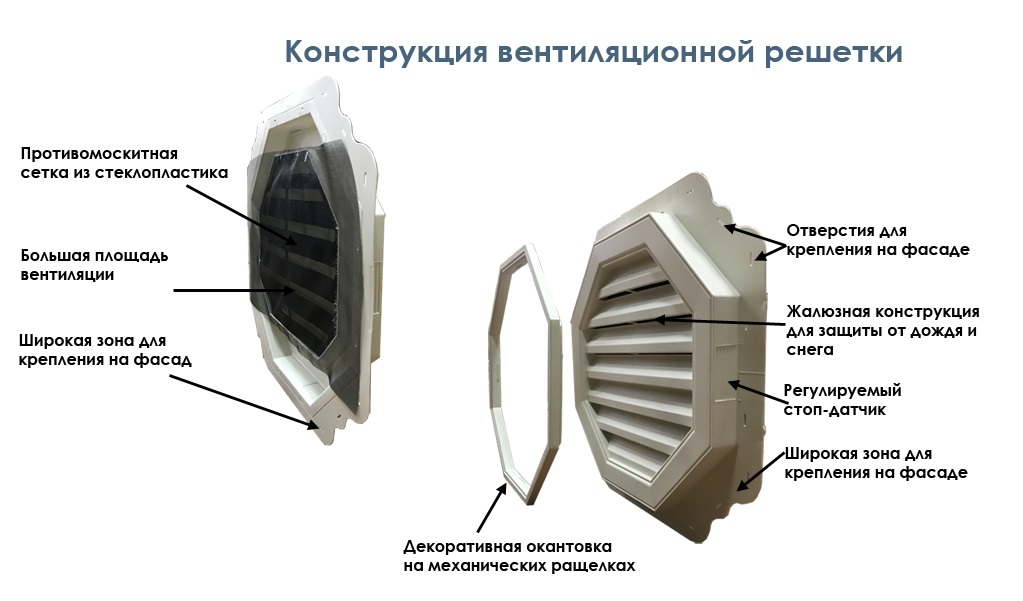

Das Modell umfasst drei Hauptteile: einen feststehenden Teil, einen beweglichen Teil und einen Flansch zum Anschluss des Luftkanals.

Der stationäre Teil ist das eigentliche Gitter. Es dient sowohl als dekoratives Element als auch als Barriere, die die Klappe vor versehentlichen Beschädigungen schützt und abdeckt.

Da das Gitter die Lüftungsöffnung abriegelt, dringen keine Gerüche oder verschiedenste kleine Partikel von außen ein. Bei sinkenden Außentemperaturen verhindert das Gitter Wärmeverluste.

Es hat eine rechteckige Form und besteht aus Kunststoff. Die Konstruktion sollte nicht nur den Lüftungsschacht abdecken, sondern auch ein Stück der Wand erfassen.

Der bewegliche Teil hat optisch die Form einer Lamelle, rund oder rechteckig, obwohl manchmal auch eine ungewöhnliche Form – «Schmetterling» – zu finden ist. Er öffnet sich nur in eine Richtung.

Die Klappe für die Gitter wird aus Kunststoff gefertigt, da sie unter aggressiven Feuchtigkeitsbedingungen betrieben werden muss.

Der Flansch sieht im Querschnitt wie ein Kreis aus. Sein Durchmesser beträgt 11 bis 15 cm. Mittels des Flansches wird die Klappe in den Luftkanal integriert.

Ein solches Lüftungsgitter hat eine Reihe von Vorteilen:

1. Es schützt vor kalter sowie zu warmer Außenluft.
2. In den Raum werden keine Insekten oder Staub eindringen.
3. Der Raum wird vor fremden Gerüchen geschützt.
4. Die schalldämmende Wirkung verhindert das Eindringen von Fremdgeräuschen.
5. Einfache Montage und Pflege.

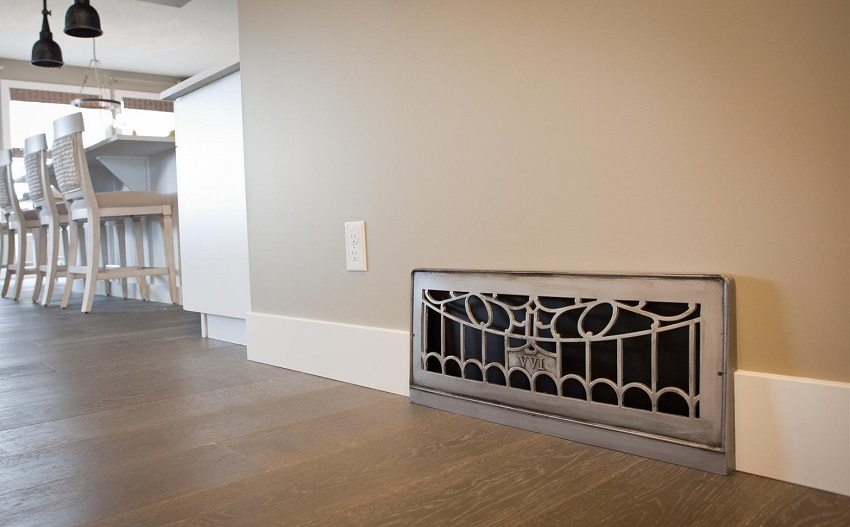

6. Ästhetisches Erscheinungsbild des dekorativen Gitters.

Der Hauptnachteil: Bei Minusgraden können die Lamellen oder Klappen einfrieren. Um dieses Problem zu lösen, wird ein Heizgerät in das System integriert.

Wann wird ein Gitter mit Rückschlagklappe benötigt?

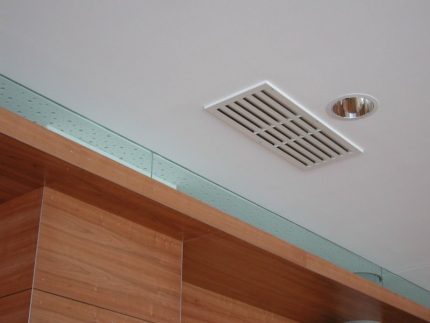

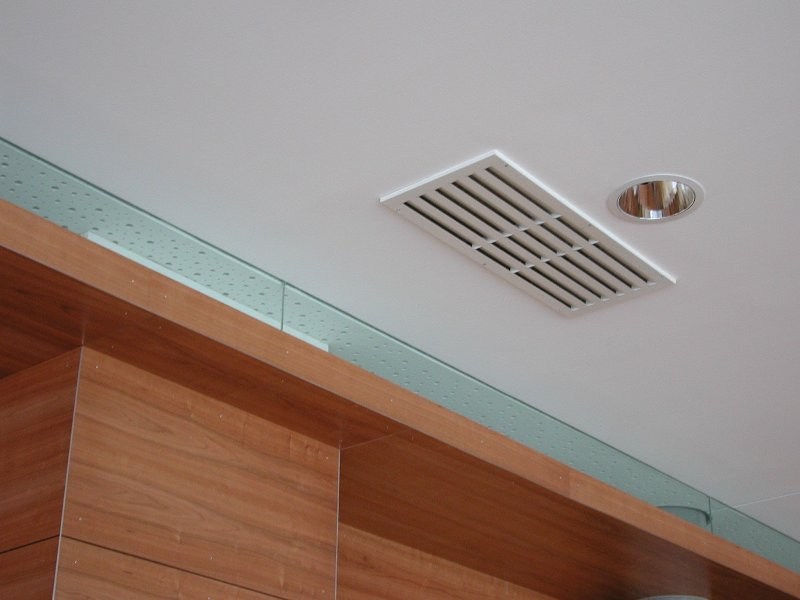

Die Sinnhaftigkeit der Montage eines Gitters mit Rückschlagklappe ist durch das Vorhandensein von Rückströmung im Lüftungssystem begründet.

Wenn dieses Phänomen nicht auftritt, besteht kein dringender Bedarf, aber zur Vorbeugung sollte dennoch ein Gitter installiert werden.

Ein hochwertiger Verschluss an der Klappe muss so empfindlich sein, dass er selbst auf schwache Luftbewegungen schnell reagieren kann.

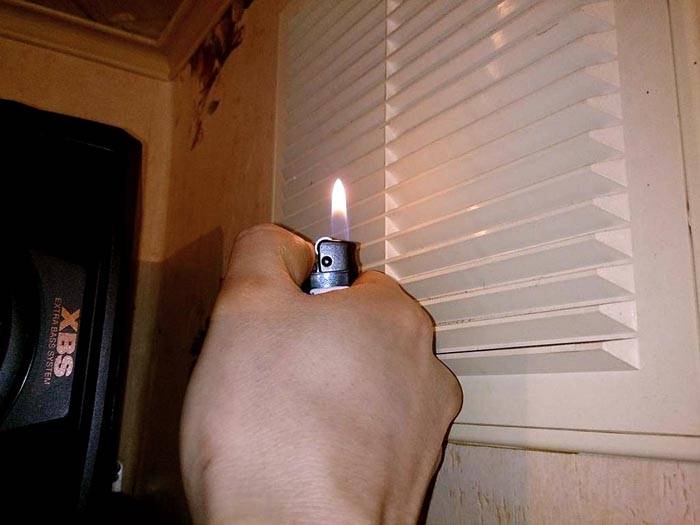

Die Rückströmung kann durch folgende Faktoren verursacht werden:

1. Fehlende Luftzufuhr in den Raum oder Verringerung des Luftvolumens.
2. Eindringen von Schmutz in die Öffnung.
3. Ausfall von Komponenten, die die Luftbewegung steuern.
4. Betrieb von leistungsstarken Abluftanlagen.
5. Bei der Planung des Hauses nicht berücksichtigter, ständig wehender Wind.
6. Vorhandensein mehrerer Geräte im Lüftungssystem, die gleichzeitig Luft abführen.

All diese Umstände schaffen Bedingungen für das Auftreten einer Rückströmung. In diesem Fall gelangt kein sauberer Sauerstoff in den Raum. Es gibt keine Garantie, dass nicht mindestens einer der genannten Faktoren auftritt. Es ist besser, Ihre Lüftungsanlage durch die Installation eines Gitters mit Rückschlagklappe zu schützen.

Vorhandene Varianten solcher Gitter

Es gibt eine Klassifizierung von Lüftungsgittern, die mit einer Klappe ausgestattet sind.

Je nach Art der Verschlussvorrichtung gibt es:

• Gravitations-Einzelflügel;
• Lamellen-;
• Membran;
• Schmetterlings-;

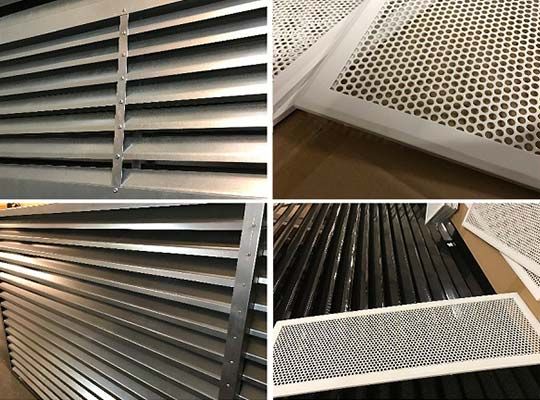

Lüftungsgitter werden aus Kunststoff und verzinktem Metall hergestellt.

Heutzutage sind Lüftungsgitter mit Rückschlagklappe sehr beliebt. Mit ihrer Hilfe werden Luftströme gesteuert. Solche Produkte werden häufig in Badezimmern und Toiletten verwendet.

Erstere vertragen keine Minustemperaturen und werden daher hauptsächlich für den Innenbereich eingesetzt. Sie haben ein geringes Gewicht, hohe Korrosionsbeständigkeit, eine lange Lebensdauer und einen niedrigen Preis.

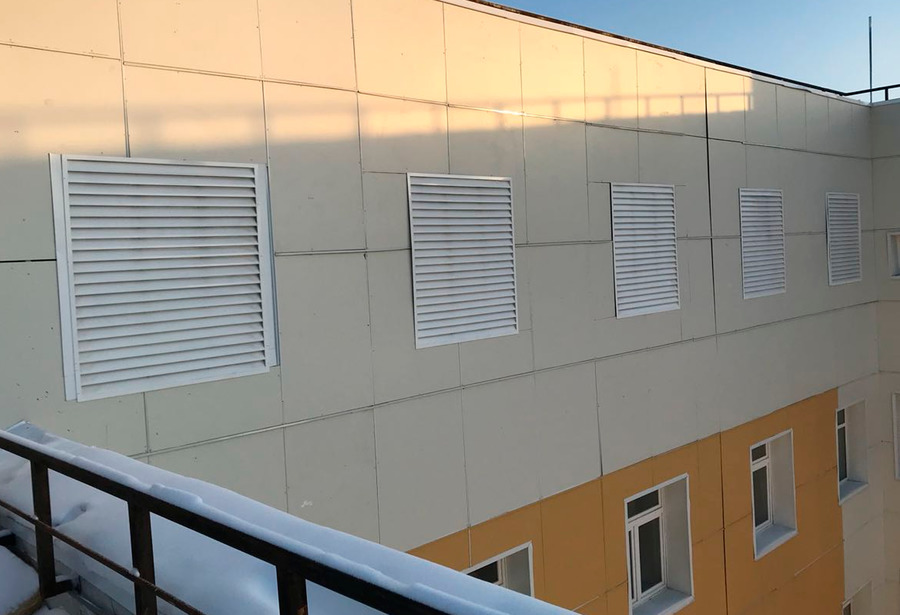

Außen werden in der Regel Metallgitter installiert. Damit sie im Winter nicht vereisen, wird eine Heizung eingesetzt. Die Gitter können rechteckig oder rund sein.

Sie zeichnen sich durch hohe Hitzebeständigkeit aus und werden daher in heißen Werkstätten, großen Küchen und an Gebäudeaußenseiten eingesetzt. Ein großer Nachteil dieser Produkte ist die Korrosionsanfälligkeit und das hohe Gewicht.

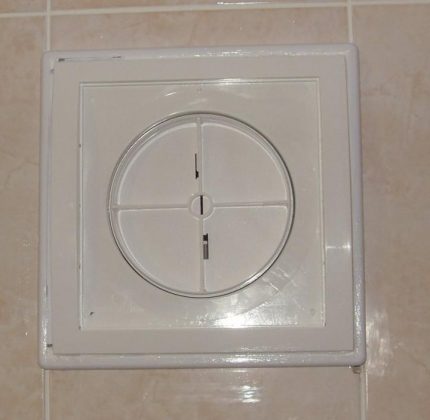

Typ #1 – Einflügeliges Schwerkraftgitter

Dieses Modell hat eine extrem einfache Konstruktion. Das Verschlusselement hat hier die Form eines Kreises oder Rechtecks. Es handelt sich um eine Konstruktion mit einem exzentrisch auf einer Achse befestigten Verschlussmechanismus.

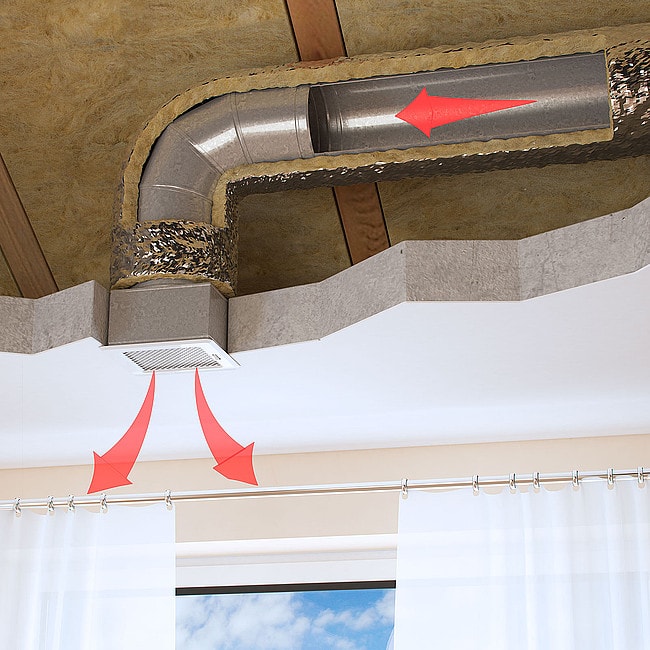

Die Funktionsweise beruht darauf, dass der Luftstrom bei korrekter Richtung die Klappe öffnet und dann ungehindert durch den Luftkanal strömt. Eine entgegengerichtete Luftlawine zieht die Klappe zum Gitterrahmen und schließt sie.

Die Arbeitsklappe des Gravitations-Einzelklappen-Gitters öffnet sich unter dem Druck der aus dem Raum strömenden Luft. Der Vorteil der Konstruktion besteht darin, dass sie automatisch funktioniert.

Diese Modelle gibt es in zwei Ausführungen: mit versetzter Klappenbefestigungsachse relativ zur Rohrachse des Luftkanals und mit einem Gegengewicht, das sich außerhalb oder innerhalb des Geräts befindet.

Das Gerät wird streng vertikal oder horizontal montiert. Andernfalls schließt die Klappe nicht vollständig und gewährleistet keinen ausreichenden Schutz des Raums vor der Außenluft.

Typ #2 – Membranvariante der Vorrichtung

Dieser Gittertyp ist am weitesten verbreitet. Hier fungiert eine leichte und flexible Membran als Klappe. Da sie einen geringen Widerstand bietet, erfolgt ihr Schließen durch die Schwerkraft.

Aufgrund seiner Einfachheit und Zuverlässigkeit wird das Modell in Lüftungssystemen eingesetzt, in denen der Luftstrom auf natürliche Weise zirkuliert.

Die Konstruktion des Membrangitters enthält keine mechanischen Elemente oder komplexen Mechanismen, daher sind sie zuverlässig und langlebig. Die Membran selbst besteht aus einem leichten synthetischen Material.

Um eine Verformung der Membran durch steigenden Luftdruck im System zu verhindern, werden diese Modelle mit Versteifungsrippen verstärkt. Auf diese stützt sich die Membrantrennwand ab, falls ein übermäßiger Zug auftritt.

Typ #3 – Lamellenmodelle von Gittern

Die Lamellenkonstruktion ähnelt dem Gravitationsmodell. Hier hat der Ventil die Form einer Jalousie. Seine Funktionsweise basiert auf der Schwerkraft.

Im Keller oder in der Garage installiert man besser ein lamellenförmiges verzinktes Gitter. Der Schieber reguliert die Luftzufuhr durch Drehung im Uhrzeigersinn.

Das Gerät funktioniert effizienter, wenn es mehrere Klappen hat. Der Ventil an einem solchen Gitter kann nur an der Öffnung oder über dessen gesamte Fläche installiert werden.

Typ #4 – Modell mit Verschlussvorrichtung in Schmetterlingsform

Der Schmetterlingsventil hat zwei Klappen. Sein Schließen erfolgt durch eingebaute Federn. Dieses Modell kann in jeder Position installiert werden.

Feder-Vorrichtungen funktionieren ausschließlich in Lüftungssystemen mit Zwangsbelüftung. Sie können nicht in Netzen mit natürlichem Zug arbeiten.

Wenn Sie sich für ein solches Gitter entscheiden, müssen Sie prüfen, wie die Federn unter dem Einfluss von Luftdruck arbeiten. Bei den neuesten Modellen kann die Federkraft eingestellt werden.

Schritt-für-Schritt-Anleitung zur Montage

Unabhängig von der Konfiguration des Systems muss das Lüftungsgitter mit Rückschlagklappe so platziert werden, dass die Rückströmung blockiert wird, unabhängig von der Anzahl der laufenden Ventilatoren und Dunstabzugshauben.

Vor der Montage des Gitters sind folgende Schritte durchzuführen:

1. Testen Sie das Ventil auf mögliches Verklemmen. Eine falsche Ausrichtung verhindert, dass der Luftstrom die Klappe öffnet.
2. Vergleichen Sie die Abmessungen des Produkts mit der Form des Lüftungskanals.
3. Verstärken Sie den Bereich um die Öffnung herum an der Wand zusätzlich.
4. Markieren Sie die Befestigungspunkte, indem Sie das Gitter an die Lüftungsöffnung anlegen.
5. Bohren Sie Löcher für die Dübel und setzen Sie diese ein.

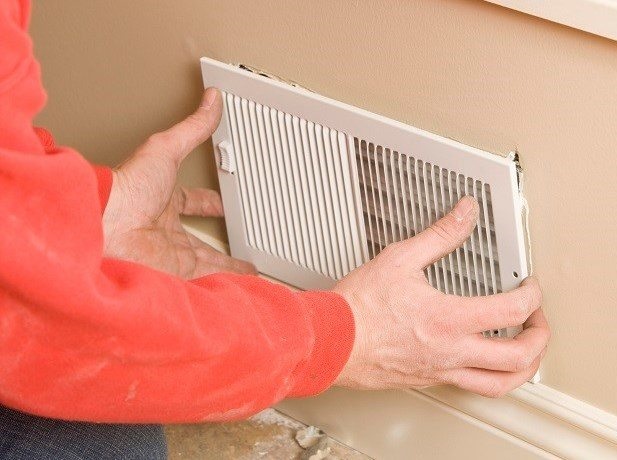

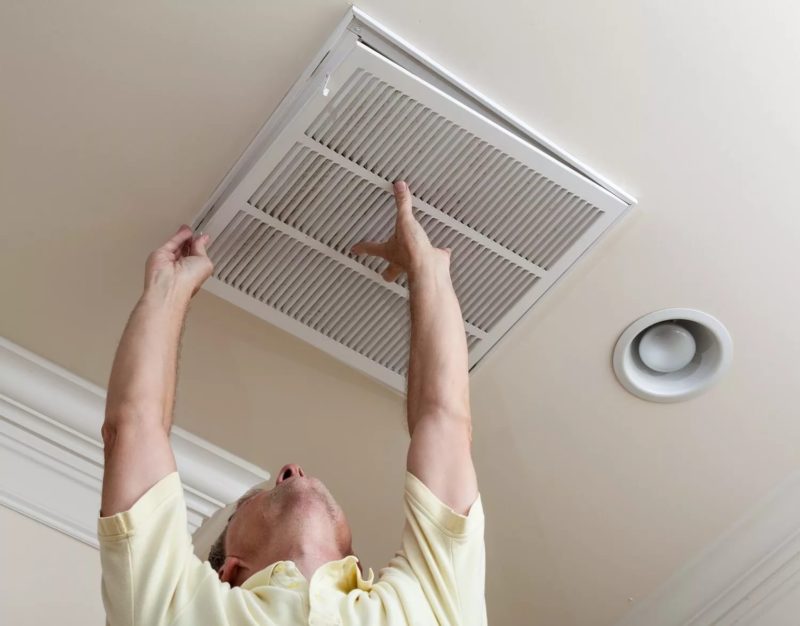

Anschließend wird das Gitter mit Schrauben montiert. Bei der Montage auf Holz oder Gipskarton wird eine Bohrmaschine mit entsprechenden Bohrern verwendet.

Beton und Ziegel können mit einem Bohrhammer und einem Hartmetallbohrer durchbohrt werden. Für Keramikfliesen werden spezielle Bohrer verwendet. Ein Nachteil dieser Methode ist die Sichtbarkeit der Schraubenköpfe.

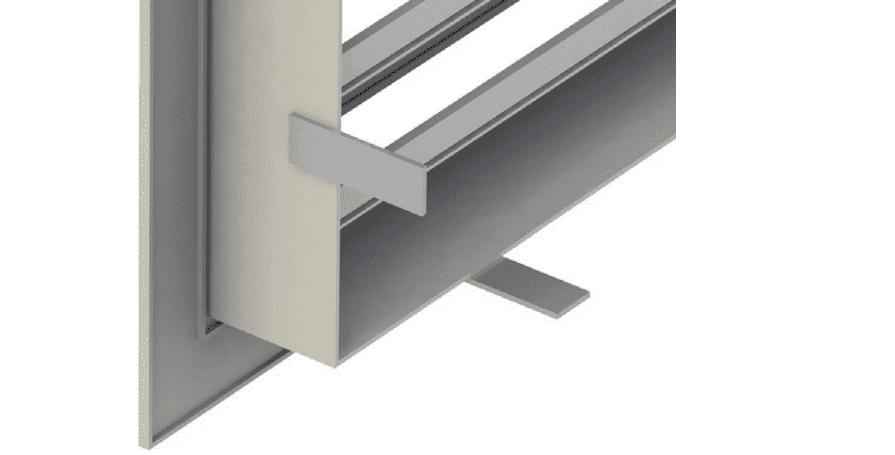

Im Innenbereich werden Gitter auch mit Clipverschlüssen montiert, die für Produkte aus Aluminium hergestellt werden. Sie werden am Rahmen befestigt und in die Lüftungsöffnung eingesetzt.

Für die Außenmontage wird diese Methode nicht empfohlen, da die Befestigung durch Witterungseinflüsse locker werden kann.

Manchmal werden Gitter von innen mit Schrauben an der Stirnseite der Lüftungsöffnung montiert. Dabei ist sehr vorsichtig vorzugehen und die Schrauben nicht übermäßig anzuziehen. Andernfalls kann das Gitter an den Ecken beschädigt werden.

Diese Befestigungsmethode ist zuverlässig, und die Schrauben sind nicht sichtbar.

Wenn eine Montage mit der üblichen Methode nicht möglich ist, gibt es eine weitere Möglichkeit. Die Montage erfolgt ebenfalls mit Schrauben mittels Befestigungsplatten unterschiedlicher Länge.

Einfacher, aber weniger zuverlässig, kann die Befestigung des Gitters mit Klebstoffen wie Flüssignägel, Budamex, Penosil, Drache, Titan erfolgen.

Die Klebeschicht wird gleichmäßig auf die Rückseite des Gitters oder um die Öffnung herum entlang einer zuvor gezeichneten Kontur aufgetragen. Das Produkt wird mit Montageband fixiert, das nach dem Trocknen des Klebers entfernt wird.

Nach Abschluss der Montage des Lüftungsgitters müssen die Fugen abgedichtet werden.

Einige Tipps zur Bedienung

Bei der Auswahl eines Gitters sollten Sie drei Hauptkriterien berücksichtigen: die Abmessungen des Eingangs zum Lüftungskanal, seine Geometrie und die Betriebsbedingungen. Benötigen Sie möglicherweise ein dekoratives Gitter, das in seiner Konstruktion keine Rückschlagklappe hat? In diesem Fall empfehlen wir Ihnen, sich mit den vorhandenen Arten von Lüftungsgittern und deren Betriebsmerkmalen vertraut zu machen.

Bei niedrigen Temperaturen können Gitter mit Lamellen mit einer Eisschicht überzogen werden.

Aufgrund der Vereisung werden die Schieber den Lufteinlass des Kanals nicht vollständig verschließen. Dann beginnt unweigerlich eine Rückströmung der Luft in den Raum.

Außerdem verringert sich durch die Eisbildung der Spalt und die Leistung der Abluft sinkt. Um dieses Problem zu lösen, muss das Eis regelmäßig entfernt werden.

Fazit und nützliche Videos zum Thema

Wie verbessert man die Belüftung des Hauses mithilfe eines Lüftungsgitters:

Wie setzt man das Lüftungsgitter richtig ein:

Ein Gitter mit integrierter Rückschlagklappe ist ein wichtiges Element des Lüftungsnetzes. Es trägt zur Schaffung und Aufrechterhaltung eines günstigen Klimas bei und verhindert negative Zustände. Wenn Sie einen geringen Betrag für den Kauf ausgeben, erhöhen Sie erheblich den Wohnkomfort in Ihrem Haus.
