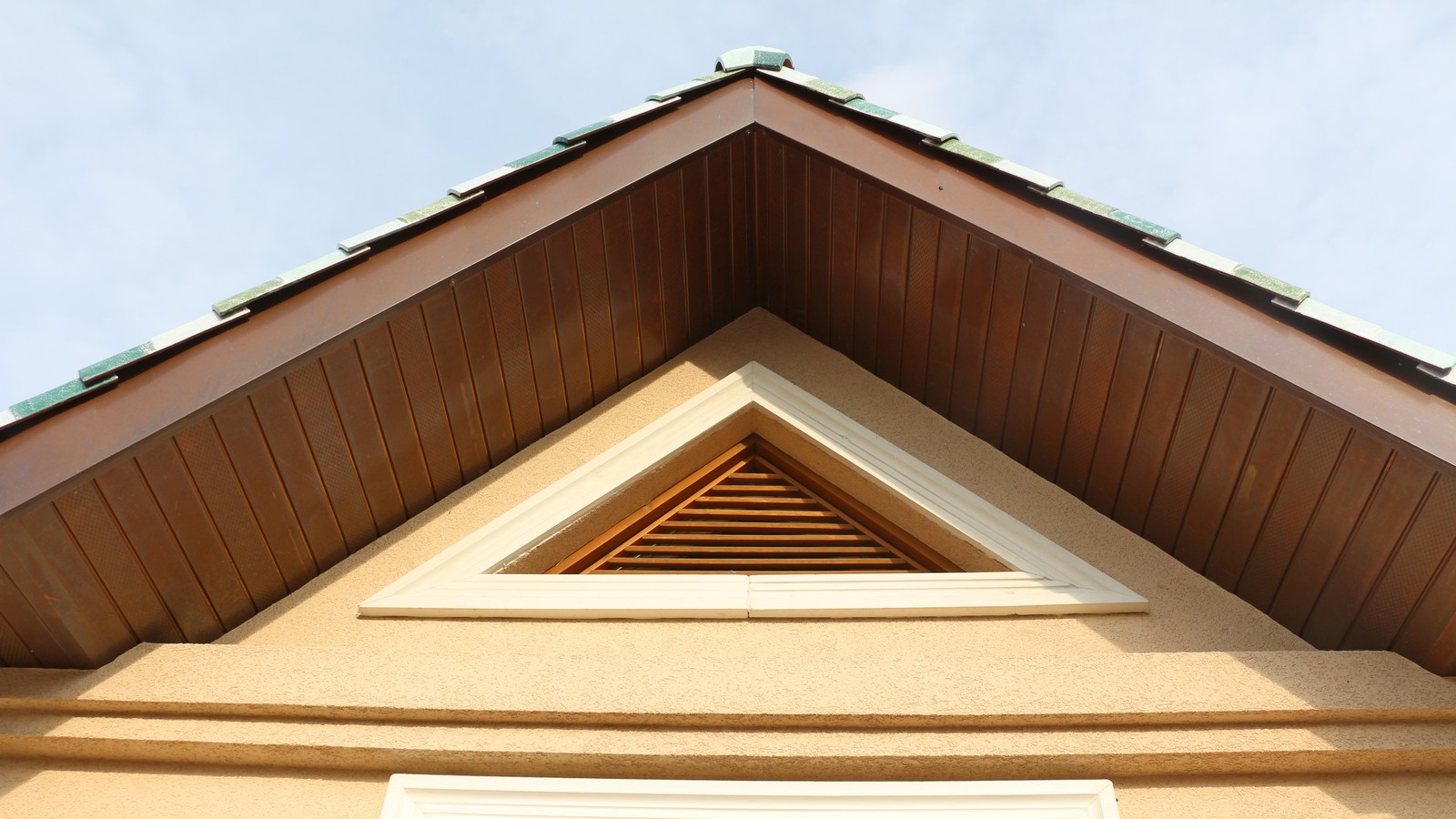

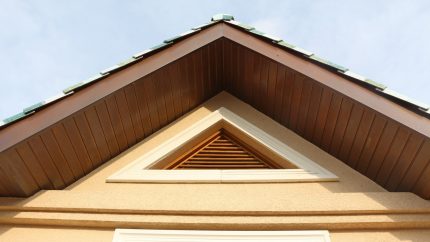

Lüftung im Einfamilienhaus durch den Giebel: Optionen der Einrichtung

Eine fachgerecht installierte Lüftung im Einfamilienhaus durch den Giebel ist das Ergebnis einer korrekten Planung. Die Möglichkeiten ihrer Organisation sind nicht allzu zahlreich und alle sind längst bekannt und durchdacht. Aber aus irgendeinem Grund wirft gerade diese Frage bei Eigentümern von Einfamilienhäusern viele Zweifel auf. Haben Sie bemerkt, wie viele verschiedene Versionen in Bauforen diskutiert werden? Die Leute versuchen, neue Lösungen zu finden und bereits vorhandene für sich zu adaptieren.

In Wirklichkeit ist alles einfach. Um bei der Wahl sicherzugehen, müssen Sie die grundlegenden Regeln der Luftwechselorganisation kennen und über die aktuellen Neuheiten auf dem Baumarkt informiert sein. Besonders wenn es um die eigenständige Errichtung eines Gebäudes geht: In diesem Fall sollten Sie sich mit den geltenden Normen sowie den Besonderheiten von Materialien und Konstruktionen vertraut machen.

In diesem Artikel haben wir alle möglichen Varianten der Lüftung durch den Giebel betrachtet, auf die Ziele, technischen Verfahren und wesentlichen Eigenschaften der verwendeten Materialien eingegangen. Nach dem Lesen können Sie sich leicht in den bereits bewährten Methoden orientieren und die für Sie am besten geeignete auswählen.

Ziele der Einrichtung der Lüftung am Giebel

In einem belüfteten Raum wird ständig die verbrauchte Luft durch frische ersetzt. Wenn sich hinter dem Giebel eine Mansarde befindet, sorgt dieser Austausch für ein angenehmes Raumklima für die Bewohner des Hauses.

Wenn sich dahinter ein Dachboden befindet, kommt der Nutzen der Lüftung vor allem den konstruktiven Elementen des Daches zugute.

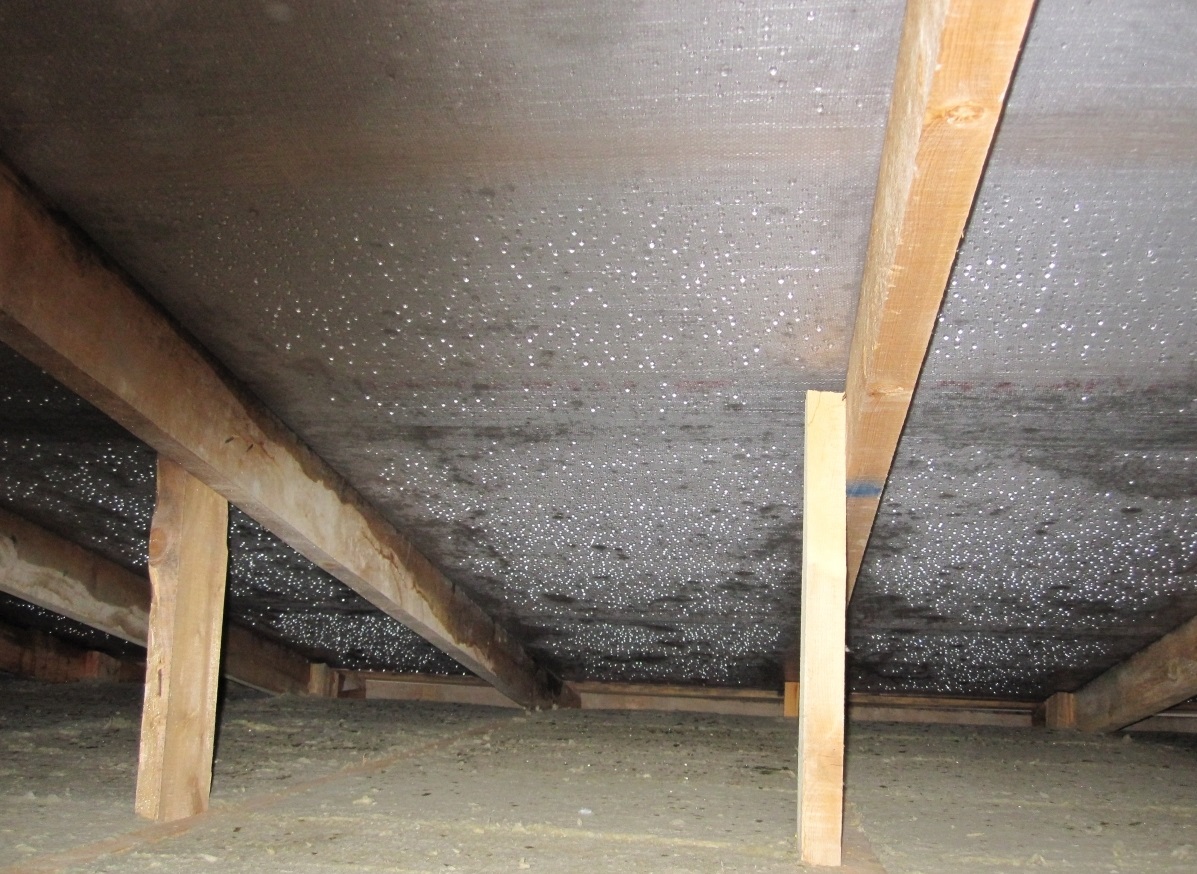

Gemäß SNiP 41-01-2003 sollte der Unterschied zwischen den Temperaturen der Außenumgebung und der Luft im Inneren eines kalten Dachbodens 4 Grad nicht überschreiten. Dies schützt vor übermäßiger Feuchtigkeit und Eisbildung.

Wenn der Austritt der Luftlüftung durch den Giebel richtig organisiert wird, wird im Inneren ein optimales Temperatur- und Feuchtigkeitsregime eingehalten. Das bedeutet, dass die Baumaterialien nicht unter Kondenswasser leiden und ihre Wärmedämm- und Festigkeitseigenschaften nicht verändern.

Regeln zur Gewährleistung des Luftwechsels

Für einen effektiven Luftaustausch, zur Beseitigung von haushaltsüblichen Dämpfen und zur Vermeidung von Kondensatbildung ist es notwendig, die gesamte Querschnittsfläche aller Lüftungsöffnungen korrekt zu berechnen. Gemäß den Vorschriften muss sie mindestens 1/500 der Grundfläche betragen.

Ein richtig organisierter Luftaustausch verhindert nicht nur überschüssige Feuchtigkeit, sondern gleicht auch den Innen- und Außendruck aus. Und dementsprechend schützt er die verbindenden Elemente des Daches vor Zerstörung.

Außerdem ist es wichtig, die Eigenschaften der Baumaterialien zu berücksichtigen. Moderne Versionen von Dämmstoffen und Feuchtigkeitsschutzfolien lassen weniger Luft durch als ihre Vorgänger. Folglich erfordern sie eine effektivere Belüftung.

Daher sollte bei der Verwendung von Materialien mit hoher Dichtigkeit die Querschnittsfläche auf 1/400 und sogar auf 1/300 der gesamten Grundfläche vergrößert werden.

Methoden der Organisation der Belüftung durch den Giebel

Zu den wichtigsten Methoden der Lüftungsführung durch den Giebel gehören: die Installation von Lüftungsklappen, der Einbau von Gittern und Dachgauben sowie die Errichtung eines belüfteten Giebels.

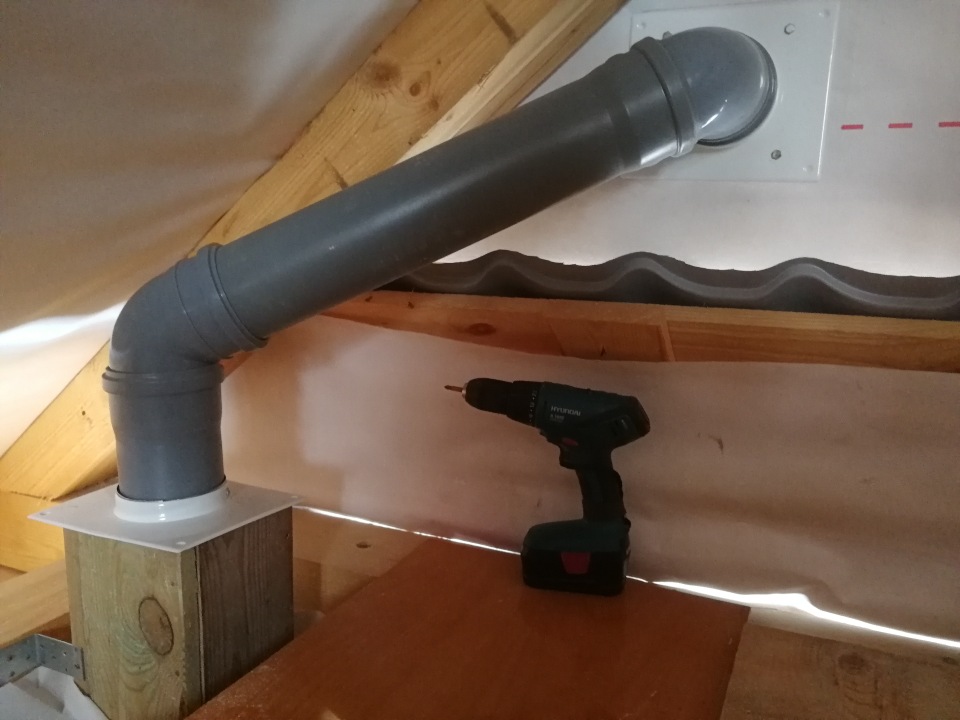

Manchmal, um die Integrität der Dacheindeckung nicht zu beeinträchtigen, führen die Eigentümer Lüftungsrohre durch den Giebel. In diesem Fall sollte man bedenken, dass der horizontale Abzug nur im Winter funktioniert. Im Sommer muss das System aufgrund fehlender Temperaturunterschiede mit einem Ventilator ergänzt werden.

Alle drei Methoden gelten als austauschbar und ergänzend. Dabei kann jede von ihnen separat existieren oder Teil eines Systems sein, das Aeratoren, Turbodeflektoren und Lüftungsöffnungen enthält.

Installation von Lüftungsklappen

Lüftungsklappen sind nicht die billigste, aber eine sehr gelungene Option. Besonders wenn es um die modernsten Modelle geht.

Neben der Lufterneuerung können sie:

• das Volumen der einströmenden Luft regulieren;
• den Geräuschpegel reduzieren;
• den Luftstrom auf den Heizkörper lenken;
• eine Filterung durchführen.

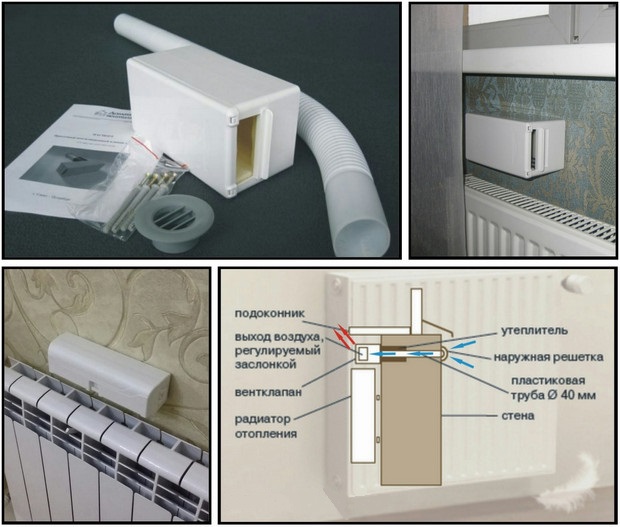

Das Funktionsprinzip des Geräts ist einfach: Es erfasst die benötigte Luftmenge von außen, filtert sie, leitet sie in einen Schalldämpfer und dann zum Heizkörper. So gelangt ein warmer, frischer Luftstrom ins Haus.

Äußerlich ähnelt die Lüftungsklappe einem gewöhnlichen Lüftungsgitter, innen ist es ein kleiner Kasten, der an der Oberfläche des Giebels befestigt ist.

Dabei kann die Luftbewegung durch den Unterschied zwischen Außen- und Innendruck ausgelöst werden oder mechanisch mit Hilfe eines Ventilators gestartet werden.

Die Installation des Lüftungsventils erfolgt in mehreren Schritten:

1. Bohren eines Durchgangslochs in einem abwärts gerichteten Winkel von 5 Grad – dies ist notwendig, um Feuchtigkeit abzuleiten, die versehentlich von außen eingedrungen ist.
2. Montage des Rohrs und der Isolierung.
3. Befestigung des Gehäuses am Giebel.
4. Installation der Abdeckung.

Um die Funktion der Lufterwärmung zu realisieren, muss das Klappengehäuse direkt über dem Heizkörper platziert werden. Der erforderliche Abstand ist in der Geräteanleitung angegeben.

Montage von Gittern und Dachgauben

Gitter und Dachgauben werden üblicherweise zur Belüftung von kalten Dachböden verwendet.

Für ein Dachgeschoss ist diese Methode ungeeignet, da sie in der kalten Jahreszeit das angenehme Temperaturniveau stört.

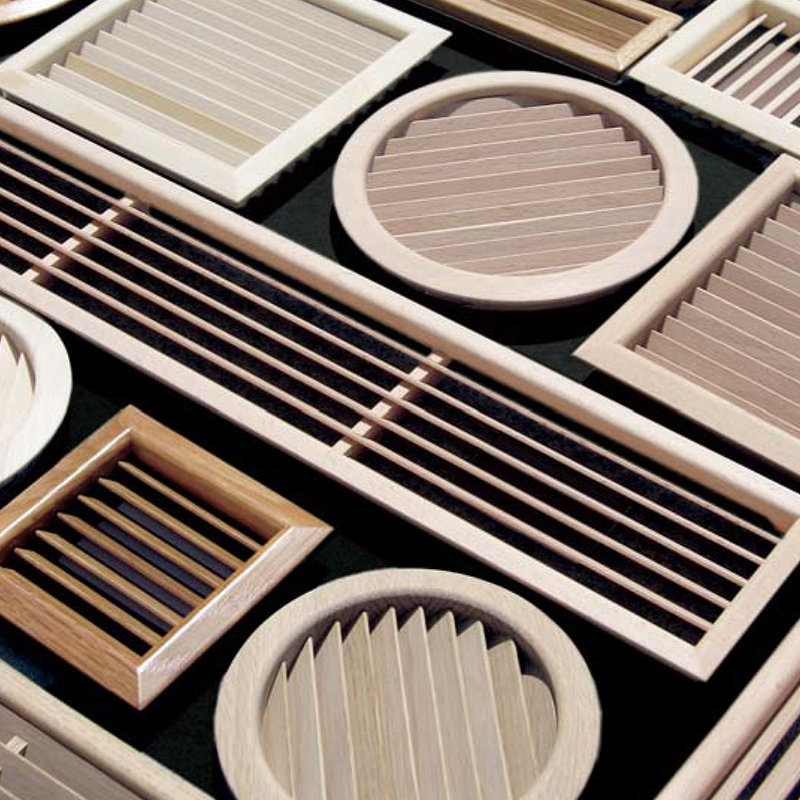

Viele wählen für den Bau eines Landhauses Holzroste, um den natürlichen Stil zu bewahren. Eigentlich ist dies nicht die beste Lösung, da Holz bei Feuchtigkeitsschwankungen seine Größe ändert. Sinnvoller ist es, Kunststoffmodelle mit Holzoptik zu bevorzugen.

In Bezug auf Form und Gitter können auch Dachgauben sehr unterschiedlich sein: von traditionellen Kreisen und Ovalen bis hin zu geschwungenen Dreiecken und Polygonen. Ihr Hauptzweck ist die Verlegung eines natürlichen Luftkanals durch den Giebel. Daher ist ihre Konstruktion am einfachsten. Sie besteht aus einem Kasten und einem Zierrahmen.

Selbst Anfänger können eine solche Konstruktion installieren. Dazu ist Folgendes erforderlich:

1. In der Giebelwand eine Öffnung schaffen, die in Größe und Form dem gekauften Gitter entspricht.
2. Das Produkt in die entstandene Öffnung einsetzen.
3. Die Verkleidung von außen anbringen.

Gemäß den Normen muss der untere Punkt des Gitters oder der Dachgaube 80–100 cm unter der oberen Deckenkante liegen. Nur so wird ein effektiver und regelmäßiger Luftaustausch gewährleistet.

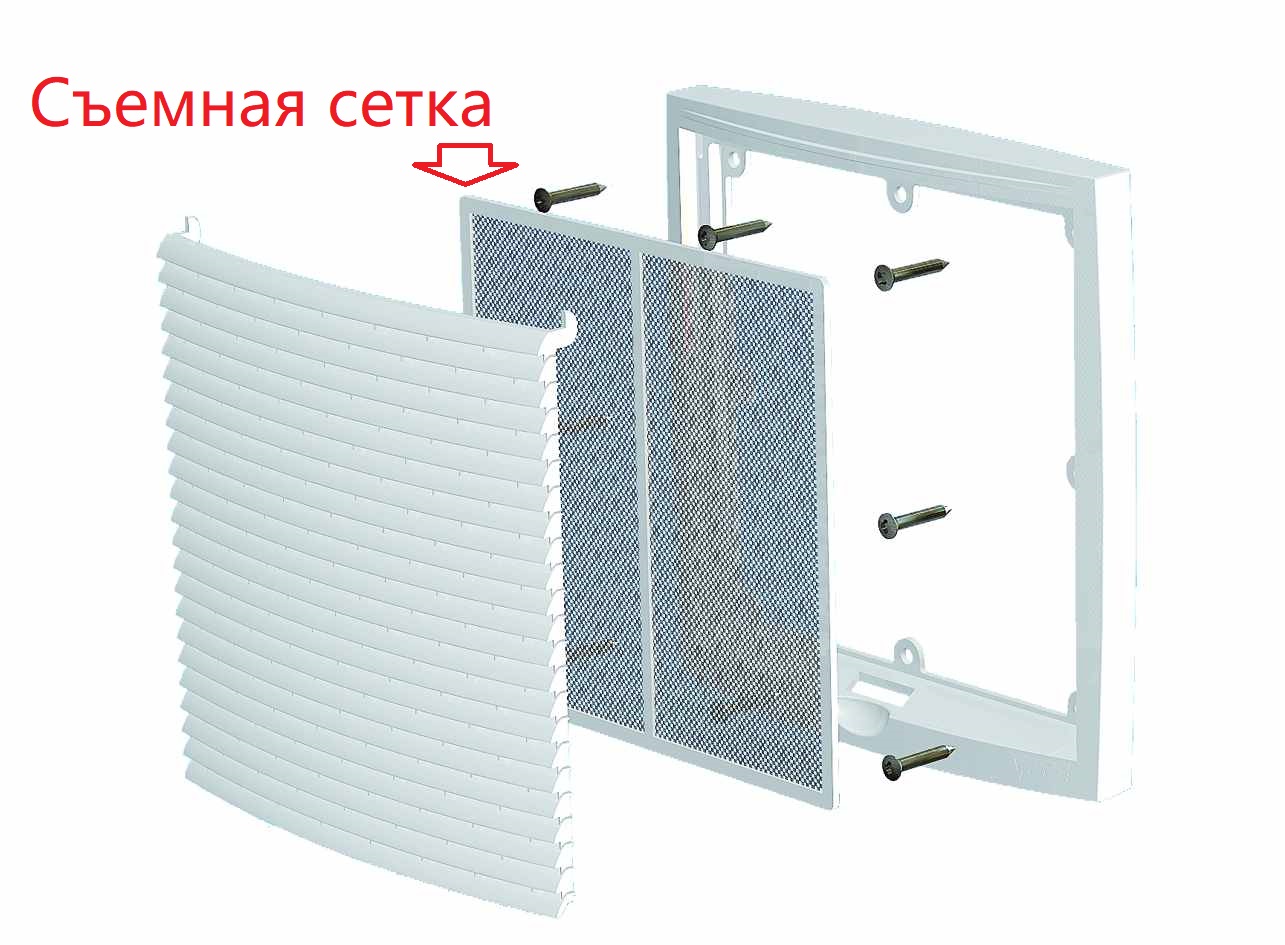

Einige Gittermodelle werden mit integriertem Mückenschutznetz verkauft. Besser wählt man solche, bei denen das Netz abnehmbar ist. Andernfalls kann die Reinigung von Staub, Schmutz und Insekten sehr schwierig werden.

Eine weitere Regel für die Montage von Gittern und Dachgauben betrifft die Anordnung der Lamellen.

Bei der Montage müssen sie stets nach unten gerichtet sein. Selbst wenn die Konstruktion eine Änderung des Öffnungswinkels ermöglicht.

Einrichtung von belüfteten Giebeln

Das Prinzip belüfteter Giebel besteht darin, Spalten zwischen Materialien mit unterschiedlichen wärmetechnischen Eigenschaften zu schaffen.

Es gibt zwei Methoden:

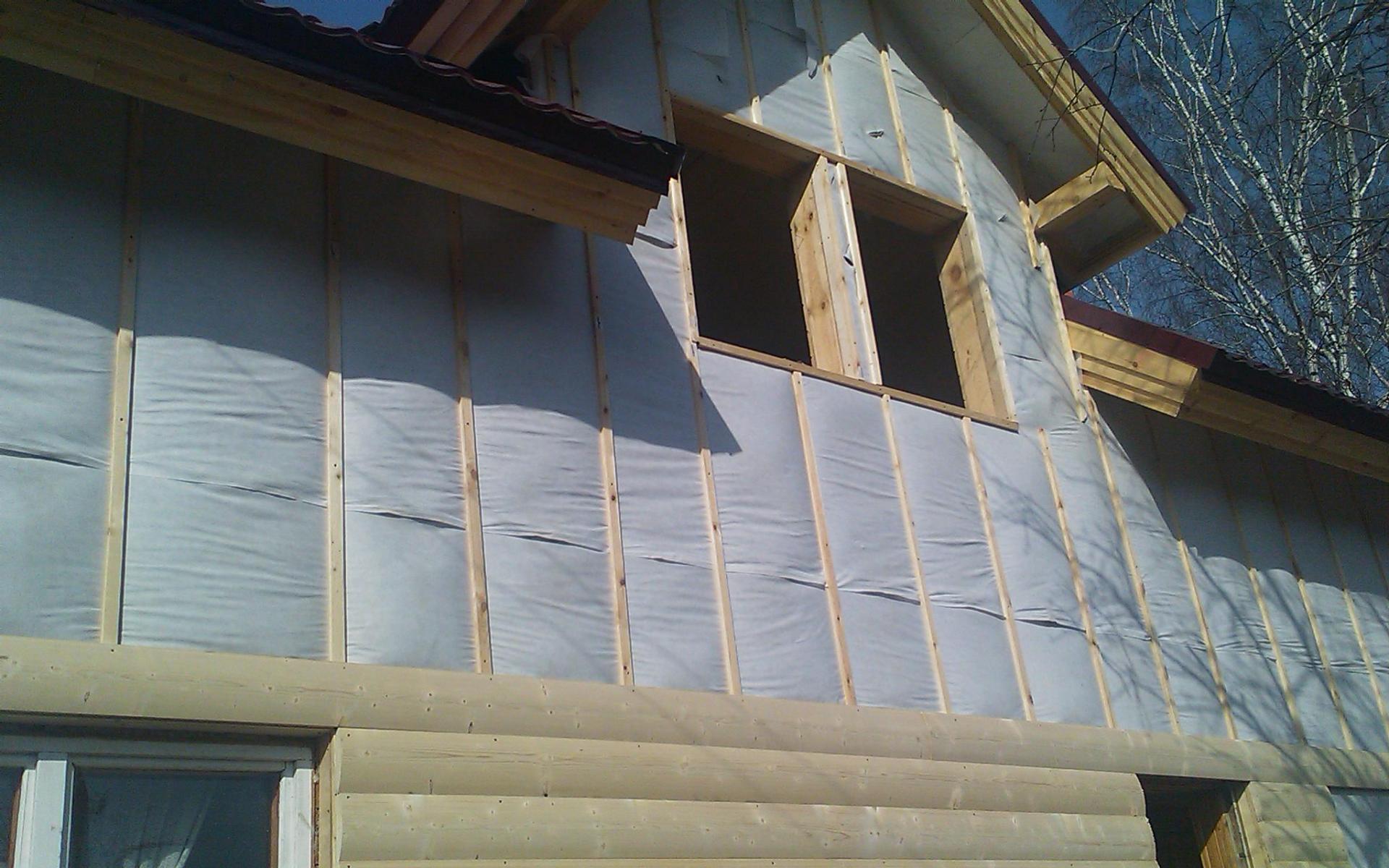

1. Einschichtig: Der Spalt wird zwischen der Außenverkleidung und der Windsperrfolie angelegt.
2. Zweischichtig: Es müssen kleine Abstände zwischen der Außenverkleidung und der Folie sowie zwischen der Folie und der Dämmung gelassen werden.

Die erste Methode kann nur bei Verwendung einer Membranbahn anstelle der klassischen Polyethylenfolie angewendet werden. Im Gegensatz zur Folie ermöglicht die Membran einen ungehinderten Austritt von Kondensat aus der Dämmung. Daher ist zwischen ihnen kein Spalt erforderlich.

Es wird angenommen, dass Membranschichten aufgrund ihres hohen Preises die Kosten erhöhen. Das stimmt nicht. Die Membran ist zwar teurer als die Folie, aber es werden viel weniger Baumaterialien verbraucht. Daher ist es besser, sich für die moderne ‚atmungsaktive‘ Bahn zu entscheiden.

Den Spalt selbst richten Sie üblicherweise mit Holzbalken von 2-3 cm Dicke ein. Bei vertikaler Anordnung ist eine durchgehende Montage zulässig, bei der die Balken über die gesamte Höhe des Giebels eng aneinander anliegen.

Bei horizontaler Anordnung müssen Sie sie in ausreichendem Abstand für die Montage der Verkleidung befestigen. Andernfalls wird der natürlichen Luftbewegung ein Hindernis geschaffen.

Lüftung durch den Giebel bei niedrigem Dach

Besitzer von Privathäusern mit niedrigem Dach haben eine weitere Möglichkeit, die Lüftung durch den Giebel einzurichten.

Dazu wird ein großes Lüftungsgitter aus Holzleisten gefertigt und direkt unter der Traufe angebracht.

Für die Herstellung der Leisten nehmen Sie am besten Nadelhölzer, da sie widerstandsfähiger gegen Witterungseinflüsse sind. Auch Mooreiche hat sich als Lüftungsgitter gut bewährt, ist aber wesentlich teurer.

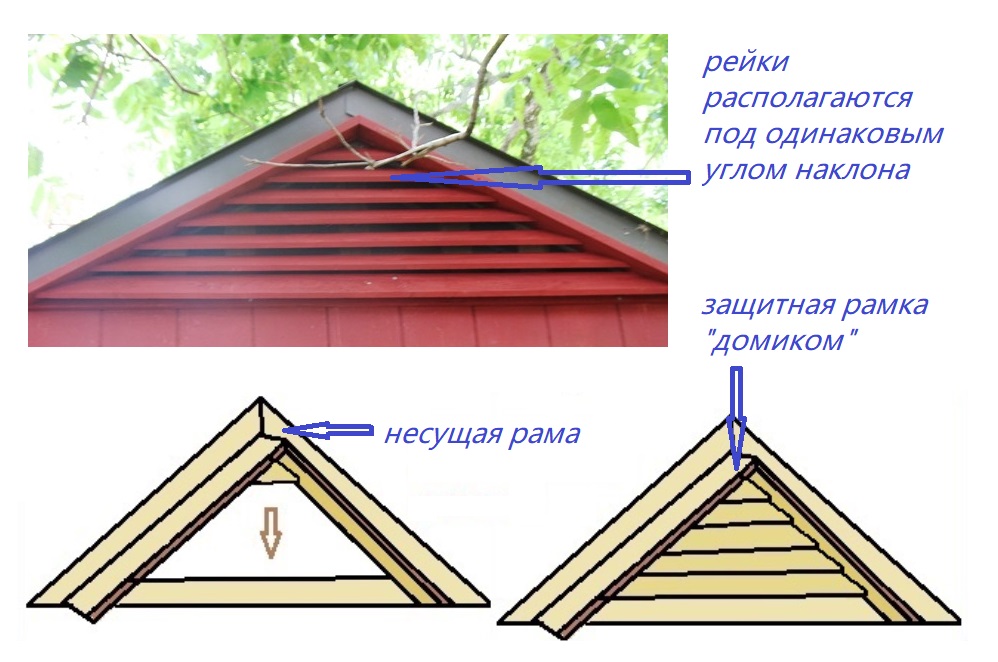

Der Algorithmus zur Herstellung des Gitters ist einfach. Zuerst müssen Sie einen tragenden Rahmen vorbereiten, der die gesamte Konstruktion am Giebel hält.

Dann müssen Sie:

• einen Schutzrahmen aus zwei im „Haus“-Stil verbundenen Leisten daran befestigen;
• eine Fase im Winkel von 22 bis 45 Grad an allen Querstreben des Gitters abnehmen;
• das Gitter mit Querstreben füllen, beginnend mit der obersten – der kürzesten.

Die Köpfe der Schrauben und Nägel, die zur Befestigung der Bretter verwendet wurden, sollten Sie mit einem wasserabweisenden Dichtmittel behandeln.

Um sich vor blutsaugenden Insekten zu schützen, können Sie ein Moskitonetz in das Gitter einbauen. Installieren Sie es am besten auf der Innenseite und fixieren Sie es bereits während der Montage.

Danach müssen Sie nur noch die fertige Konstruktion am oberen Teil des Giebels befestigen und kleine Abdeckungen aus dünnem Blech anbringen.

Wir empfehlen Ihnen auch, unseren anderen Artikel zu lesen, in dem wir ausführlich über die Regeln der Lüftungsplanung in einem Privathaus berichtet haben.

Fazit und nützliche Videos zum Thema

Am Beispiel von Außengittern wird deutlich, wie unterschiedlich die für die Lüftungseinrichtung benötigten Produkte sein können:

Die Lüftung durch den Giebel eines Privathauses kann auf verschiedene Weise eingerichtet werden: mit selbstgebauten und gekauften Gittern und Dachfenstern, Lüftungsklappen und belüfteten Konstruktionen des Giebels selbst.

Bei den Berechnungen müssen Sie die physikalischen Eigenschaften der verwendeten Materialien, die Fläche der Decken und die saisonalen Temperaturwerte berücksichtigen. Außerdem sollten Sie die Neuheiten auf dem Baumarkt verfolgen und die Möglichkeit eines individuellen Ansatzes zur Lösung von Standardaufgaben nicht vergessen.
