Heizleiste: Was sind Sockelheizkörper und wie montiert man sie richtig?

Eine ungewöhnliche Heiztechnologie, die sich grundlegend von den üblichen Systemen mit Heizkörpern unter den Fenstern unterscheidet, erreichte uns erst kürzlich aus europäischen Ländern, obwohl sie dort seit über zwanzig Jahren eingesetzt wird. Der Name der Neuerung spricht für sich – die Fußleistenheizung, deren Nachfrage aufgrund der technischen Vorzüge und des modernen Designs steigt.

Alles über die Varianten der Fußleistenheizung und die Besonderheiten ihres Betriebs erfahren Sie in unserem Artikel. Wir erklären die konstruktiven Besonderheiten und die Bauvorschriften für alle Arten von Fußleistenheizsystemen. Bei uns erfahren Sie, wo die Heizleiste eingesetzt wird und welche Modelle bei den Verbrauchern beliebt sind.

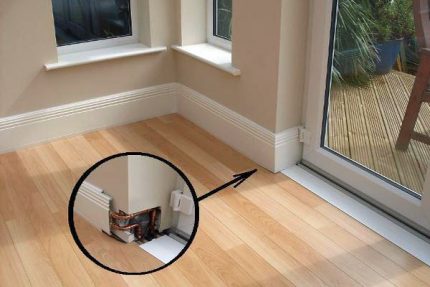

Prinzip des Aufbaus der Fußleistenheizung

Ein Fußleistenheizkörper ist ein Heizgerät mit einer Höhe von 140 mm und einer Dicke von 30 mm, das entlang der Wände über dem Boden um den Raum herum angebracht wird.

Stellen Sie sich vor, der bekannte große Heizkörper wurde verkleinert und gestreckt – vereinfacht kann die Konstruktion genau so beschrieben werden.

Die erforderliche Leistung wird aus Heizabschnitten unterschiedlicher Länge zusammengesetzt. Die Fußleistenheizung heizt nicht nur den Raum, sondern trocknet auch die feuchten unteren Wand- und Eckbereiche.

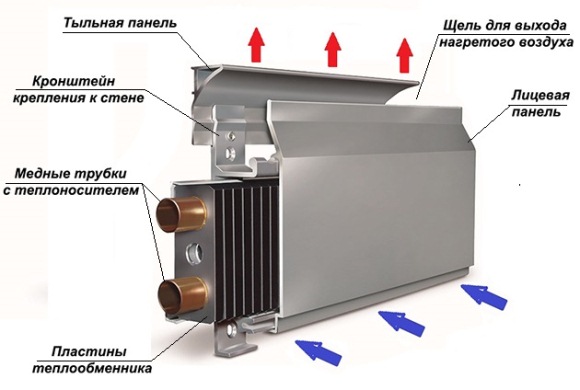

Für die Herstellung werden die wärmeleitfähigsten und daher teuersten Materialien verwendet – Aluminium, Kupfer, Messing. Äußerlich besteht die Thermo-Fußleiste aus einem Aluminiumgehäuse, in dem sich das Heizelement befindet – zwei Kupferrohre mit aufgereihten Messing-, Kupfer- oder Aluminiumlamellen.

Der Außendurchmesser der Rohre beträgt 13 mm, der Innendurchmesser 11 mm. Die Heizmodule werden miteinander verbunden, die Stoßstellen werden durch Hartlöten oder Klemmverschraubungen verbunden. In den Ecken werden spezielle Drehteile aus Polyethylen oder Kupfer verwendet.

Je nach Wärmeträger unterscheidet man zwischen Flüssigkeits- und Elektro-Fußleistenheizungen:

• Bei den Flüssigkeitsheizungen zirkuliert Wasser oder Frostschutzmittel. Auf einen laufenden Meter entfallen 0,34 Liter Flüssigkeit. Der Temperaturbereich liegt zwischen 50 und 85 °C. Die Temperatur wird manuell am Verteiler oder automatisch eingestellt.
• Bei den elektrischen Heizungen werden die Heizstäbe parallel angeschlossen. Ihre Funktion wird durch einen Thermostat mit integriertem Temperatursensor geregelt, der den Erwärmungsgrad der Raumluft bestimmt.

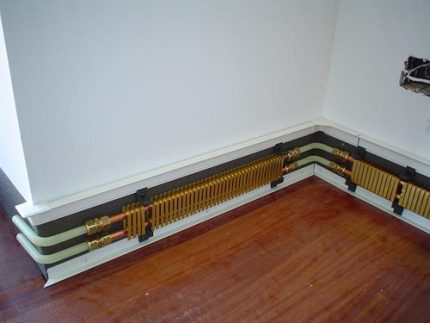

Die Heizmodule werden auf die hintere Aluminiumplatte aufgesteckt, die direkt über dem Boden an der Wand befestigt wird. Außen wird die Konstruktion durch eine ebenfalls aus Aluminium bestehende Frontplatte abgedeckt.

Das Wärmeträgermedium wird vom Verteilerkollektor zugeführt. Der Verteilerkollektor ist mit Durchflussmessern, Ventilen (Entleerungs- und Absperrventilen), automatischen Entlüftern, Thermometern und Manometern ausgestattet – all dies wird zur Überwachung und Regelung der Heizungsanlage benötigt. Die sichere Erwärmung der Fußleistenoberfläche beträgt 40 °C, maximal 80 °C, die Raumluft wird auf 20–24 °C erwärmt.

Im unteren und oberen Teil sind Schlitze vorgesehen. Der kalte Luftstrom tritt von unten in das Gehäuse ein, erwärmt sich dort beim Durchströmen zwischen den heißen Platten und tritt durch den oberen Schlitz wieder aus.

Bei der wassergeführten Fußleistenheizung strömt das Wärmeträgermedium in den Rohren der Wärmetauscher, während bei der elektrischen Variante ein Heizkabel die Funktion des Wärmeträgermediums übernimmt, das ähnlich verlegt ist.

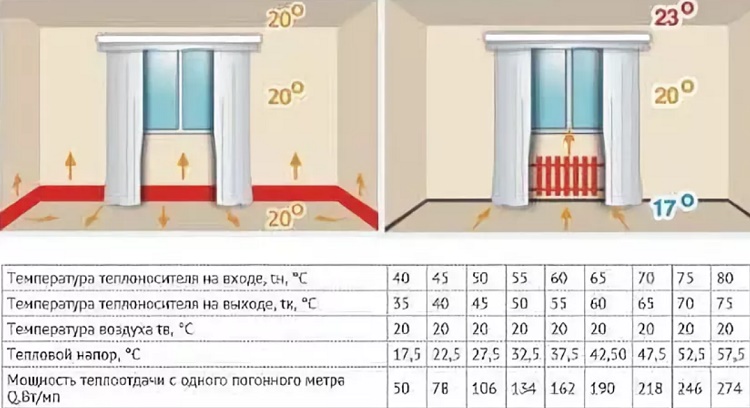

Die Hersteller von Fußleistenheizungen geben eine Wärmeabgabe von etwa 200 W pro Meter Länge an. Um diesen Wert in einem Flüssigkeitssystem zu erreichen, muss die Temperatur des Wärmeträgermediums jedoch auf 65 °C erhöht werden, und eine solche Erwärmung der Frontplatte kann nicht mehr als sicher bezeichnet werden.

Besonderheiten der Fußleistenheizung

Heizung wird seit ihrer Erfindung bis heute in zwei Arten unterteilt – Konvektionsheizung und Strahlungsheizung. Im ersten Fall wird von der heißen Oberfläche des Heizgeräts (Heizkörper, Konvektor) zunächst die Luft erwärmt, anschließend zirkuliert sie im Raum und erwärmt ihn allmählich.

Im zweiten Fall werden zunächst die Gegenstände im Raum erwärmt, und die Luft wird durch nützliche Infrarotstrahlung von ihnen erwärmt, die die Luft nicht austrocknet und den Sauerstoff daraus nicht entfernt; dieser Prozess ist sekundär.

Zu den frühen Beispielen zählen Öfen in ländlichen Häusern, Kachelöfen in alten Herrenhäusern, in moderner Interpretation Fußbodenheizung – aber wie verhält es sich mit der Sockelheizung und welcher Heizungsart ist sie zuzuordnen?

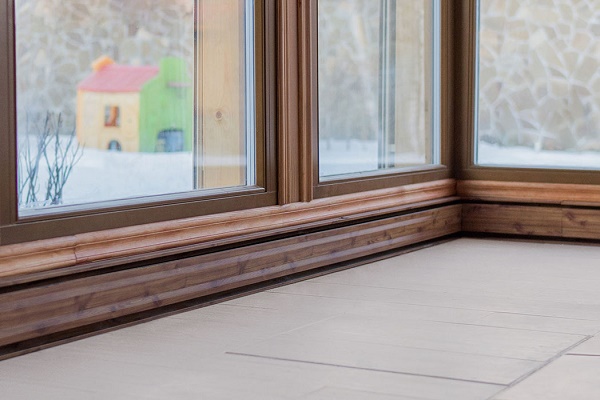

Die Raumbeheizung mit einer warmen Fußleiste ermöglicht eine gleichmäßige Wärmeversorgung über die Höhe und Fläche des behandelten Raums.

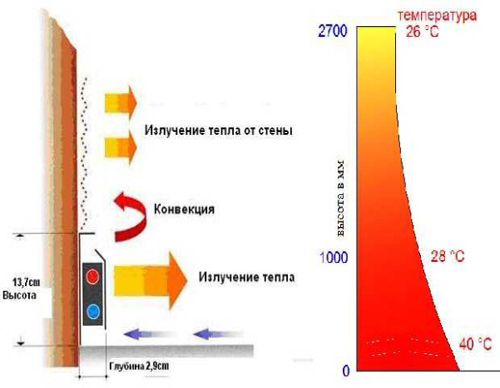

Wenden wir uns erneut der Meinung der Hersteller zu. Sie behaupten übereinstimmend, dass die entlang des Umfangs abgestrahlte Wärme vom Boden zur Decke entlang der Wände aufsteigt, sie gleichmäßig erwärmt und eine Art Barriere gegen die von außen eindringende Kälte bildet. Wenn sie ausreichend erwärmt sind, beginnen sie selbst, Wärme abzugeben.

Tatsächlich schwankt die Temperatur der Wände in verschiedenen Höhen im Bereich von 26–30 °C, und damit von ihnen Wärme abgegeben wird, müsste die Oberfläche deutlich stärker erhitzt sein. Folglich sind die Reden über die gewünschte Infrarotwärme, die von den Wänden ausgeht, nicht so sehr die Wahrheit, sondern eher ein Marketingtrick.

Die Flächen der Thermofußleisten strahlen die meiste Wärme auf Fußhöhe ab. Das ist nicht nur angenehm, sondern auch optimal für das Wohlbefinden und die Gesundheit (+)

Es ist richtiger zu behaupten, dass Thermofußleisten ebenfalls Konvektoren mit hoher Oberflächentemperatur sind. Der Raum wird einfach gleichmäßiger durch warme Luftströmungen erwärmt, die sowohl direkt in den Raum hinein als auch entlang der Wände aufsteigen. Erwärmte Wände sind eine Garantie dafür, dass Sie an ihnen nirgends weder Feuchtigkeit noch Schimmel finden.

Es ist auch gerecht anzumerken, dass mit zunehmender Höhe die Wärmemenge abnimmt, und das ist gut. Sie verteilt sich gleichmäßig im Raum in den unteren und mittleren Zonen und gelangt in geringerem Maße unter die Decke. Für Menschen gilt ein solches Mikroklima als am angenehmsten – sie frieren und frösteln nicht, atmen aber dabei frische und kühle Luft.

Objektiv zu allen Vor- und Nachteilen

Der aufsteigende Wärmestrom wird gemäß dem physikalischen Gesetz von Coanda an die Wand gedrückt. Ohne sich mit der restlichen Luft im Raum zu vermischen, erwärmt er die vertikale Oberfläche. In einer Höhe von bis zu eineinhalb Metern ist die Wandtemperatur um einige Grad höher als im Raum, und dies schafft thermischen Komfort für die darin befindlichen Personen.

Während der Heizperiode ist das Heizsystem täglich 6-8 Stunden in Betrieb. Multipliziert man die Gesamtleistung mit der Anzahl der monatlichen Betriebsstunden, erhält man den monatlichen Energieverbrauch.

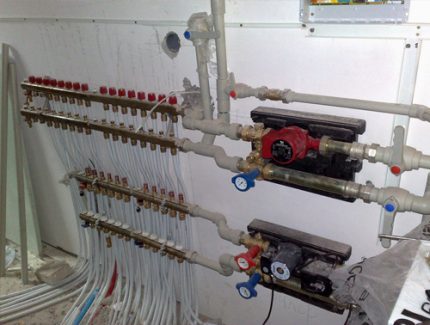

Der Verteilerkollektor verteilt das Heizmedium gleichmäßig auf die einzelnen Kreisläufe. Seine Auswahl wird durch eine Reihe von Faktoren bestimmt – Material des Produkts, Durchflusskapazität des Kammes, Druck, Energieverbrauch und Möglichkeit einer späteren Erweiterung.

Sparen Fußleistenheizungen tatsächlich Energieressourcen aufgrund der niedrigen Temperatur des Heizmediums?

Als Antwort dient folgendes Beispiel:

1. Die Raumfläche beträgt 3,5 m x 5 m (17,5 m²), der Umfang 17 m (abzüglich der Türöffnung 16 m).
2. Raumvolumen bei einer Deckenhöhe von 2,7 m: 17,5 * 2,7 = 47,25 m³
3. Außentemperatur im Winter – durchschnittlich -10 °C.
4. Um bei normaler Wärmedämmung eine Raumtemperatur von +20-22 °C zu halten, sind 1,5 kW/h erforderlich. Die Heizung wird 7 Stunden pro Tag betrieben.

Unter Berücksichtigung von 200 W pro Meter Länge bei Erwärmung des Heizmediums auf 65 °C (siehe oben) ergibt sich 200 W * 16 m = 3200 W oder 3,2 kW. Da dieser Verbrauch doppelt so hoch ist (3,2 kW / 1,5 kW = 2,1), kann die Temperatur des Heizmediums im gleichen Verhältnis gesenkt werden: 65 °C / 2,1 = 31 °C.

Wir berechnen den monatlichen Stromverbrauch: 1,5 kW/h * 7 h * 30 d = 315 kWh. Zuverlässigere Ergebnisse liefert eine detaillierte wärmetechnische Berechnung auf Grundlage vollständiger Ausgangsdaten des Objekts.

Vergleicht man die Effizienz von Fußbodenheizung und Fußleistenheizung, so kann man zumindest aus dem Grund diskutieren, dass die Konvektoren am Boden die Luft direkt erwärmen, während ein Teil der warmen Luft von der Thermofußleiste von der Außenwand aufgenommen wird, die ständig von außen mit Kälte versorgt wird.

Die Wärme, die für die ständige Beheizung kalter Außenwände aufgewendet wird, ist eine Art Verlust. Ist deren Trockenheit, das Fehlen von Schimmel und Feuchtigkeit ein Ausgleich dafür? Auch zu dieser Frage gibt es Debatten: Die einen sagen ja, die anderen weisen darauf hin, dass die Luftfeuchtigkeit im Raum durch eine Zu- und Abluftanlage und nicht durch die Heizung reguliert wird.

Wenn die Wasserheizkörper in Reihe geschaltet werden, kühlt das Heizmedium ab, während es den gesamten Umfang durchläuft. Daher werden die Module parallel zusammengeschaltet, jedes Paar Vor- und Rücklaufrohr wird separat zum Kollektor geführt.

Was das Aussehen betrifft, so sehen die Fußleistenkästen, die die Heizung abdecken, im Innenraum tatsächlich schön aus, aber bei Möbeln im Raum treten Probleme auf – sie lassen sich vorne nicht umgehen, und dahinter hat die warme Luft keine Bewegungsfreiheit.

Bezüglich der Behauptung, dass in der Luft absolut kein Staub vorhanden sei, ist zu widersprechen – möglicherweise ist weniger Staub vorhanden als bei der Luftzirkulation in herkömmlichen Heizsystemen, aber er ist vorhanden, da Konvektion stattfindet.

Insgesamt lässt sich feststellen, dass Fußleistenheizkörper bereits Käufer haben und ihre Anzahl mit der Zeit zunehmen wird. Der begrenzende Faktor sind die außergewöhnlich hohen Kosten der Anlage, die durch die Verwendung von teuren Materialien wie Kupfer, Messing und Aluminium in der Herstellung bedingt sind.

Auch die Montage ist, wenn Sie sie von Profis durchführen lassen, nicht günstig. Die Verlegung der Fußleistenrohre ist die komplizierteste aller bestehenden Wasserheizsysteme, aber auch beim Zusammenbau elektrischer Fußleisten gibt es viele Feinheiten zu beachten.

Montage der Fußleistenheizung

Für die Montage benötigen Sie Werkzeug: ein Satz verstellbare Schraubenschlüssel, eine Bohrmaschine mit Schlagfunktion (oder einen Bohrhammer), Hammer, Seitenschneider, Kombizange, Schere (zum Schneiden von Kunststoff). Die Fußleistenheizung wird schnell montiert, wenn die Anschlusspunkte vorbereitet sind.

Noch vor der Anschaffung der erforderlichen Geräte muss geplant werden, welche Leistung die Heizelemente benötigen und wie sie entlang des Raumumfangs angeordnet werden.

Montage des Wasserheizsystems

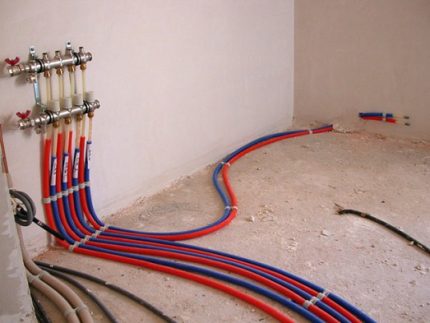

Schritt 1. Messen Sie den Abstand vom Punkt, an dem der Verteilerkollektor platziert wird, bis zum Standort der Fußleiste. Schneiden Sie zwei Längen des Schutzrohrs und zwei Längen des Verbindungsrohrs mit einem Zuschlag von 20 cm ab. Stecken Sie das Verbindungsrohr in das Schutzrohr und verschließen Sie die Enden mit Klebeband, um sie vor Schmutz zu schützen.

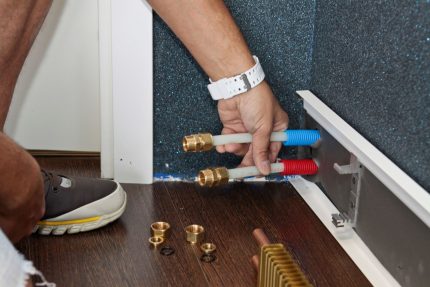

Montage der Wasser-Fußleistenheizung: Rot steht für den Vorlauf, Blau für den Rücklauf. Das Rücklaufrohr muss höher liegen.

Schritt 2. Verlegen Sie die Rohre ohne Spannung auf dem Boden, so dass bei Bedarf daneben ein oder mehrere weitere Rohre verlegt werden können. Befestigen Sie sie mit Montagebändern, bedecken Sie sie mit einer Schutzmasse, um sie vor Beschädigungen zu schützen, und führen Sie sie an der gewünschten Stelle an der Wand 6 cm über dem Boden und 10–15 cm von der Wandkante oder Ecke entfernt heraus. Fixieren Sie sie mit Zement.

Schritt 3. Nach dem Verlegen des Fertigfußbodens setzen Sie die Arbeit fort. Kleben Sie den Isolierstreifen über die gesamte Länge auf. Ziehen Sie die Aluminiumkante (ebenfalls über die gesamte Heizlänge) auf, um die Fuge zwischen Wand und Boden zu schließen. Schrauben Sie sie fest oder befestigen Sie sie mit Klebeband oder Silikon.

Schritt 4. Verlegen Sie ein spezielles Profil entlang der oberen Linie und setzen Sie die Halterungen im Abstand von 15 cm von den Ecken und alle 40 cm entlang der Wand darauf.

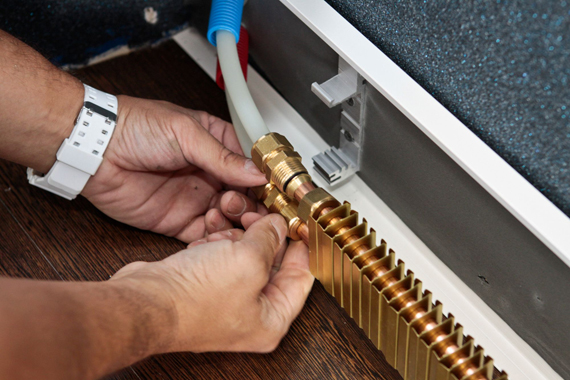

Schritt 5. Für die Verbindung der Heizrohre und Heizelemente verwenden Sie Verbindungsmuffen mit Muttern, Buchsen und Dichtungen, an den Ecken Winkelrohre 90°, an den Enden Endrohre 180° und Verschlusskappen. Die Thermosektionen verbinden Sie miteinander mit Übergangsstücken.

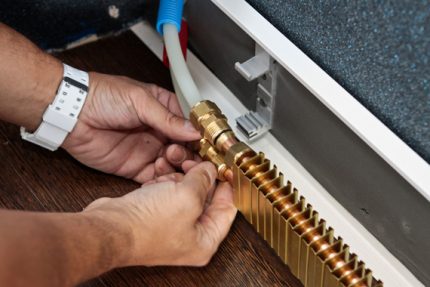

Beim Anschließen des Heizmoduls müssen Sie 2–3 Lamellen vom Rand entfernen und die Verbindungsmuttern, Pressdichtungen und Gummidichtungen auf die Rohre aufsetzen.

Schritt 6. Die verbundenen Heizabschnitte drücken Sie vorsichtig in die Halterungen. Setzen Sie die dekorativen Paneele auf (befestigen Sie sie mit Schrauben oder rasten Sie sie ein) und die dekorativen Eckelemente. Schließen Sie das System an den Verteiler an, füllen Sie Wasser ein und testen Sie es bei Betriebs- und Maximaldruck.

Wie alle Kollektorsysteme benötigt auch die Heizleiste eine Umwälzpumpe, die die Bewegung des Wärmeträgers fördert. Ohne Pumpe kann das erwärmte Wasser nur schwer im langen Kreislauf zirkulieren. Die Verwendung technischer Geräte wirkt sich jedoch auf die Gesamtkosten des Systems aus.

Die Fußleistenheizung funktioniert, wenn alle technischen Vorgänge korrekt ausgeführt wurden. Bei einem Leck müssen die problematischen Verbindungen mit einem Schraubenschlüssel nachgezogen werden. Die Zufuhr des Heizmediums erfolgt über den Verteiler mit einer Umwälzpumpe vom Kessel oder aus dem allgemeinen (zentralen) Heizsystem.

Montage des elektrischen Heizsystems

Für die Fußleistenheizung muss im Stromkasten ein separater automatischer Sicherungsschalter. Seine Leistung wird durch die Anzahl der Heizmodule bestimmt.

Schritt 1. Führen Sie die Stromversorgung zur Verteilerdose, die sich in der Nähe des Systemstandorts in einer Höhe von 4–6 cm über dem Boden befinden sollte.

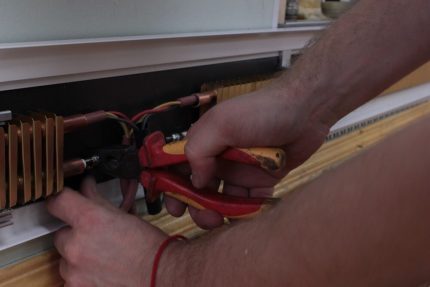

Montage des elektrischen Heizsystems: Meistens wird das elektrische System dort eingesetzt, wo die Möglichkeit besteht, eine Stromversorgung mit der erforderlichen Leistung zu installieren, oder in kleinen Räumen als Zusatzheizung.

Schritt 2. Kleben Sie das Isolierband an die Wand.

Schritt 3. Installieren Sie das untere Aluminiumprofil (Kante) und das obere, auf das Sie die Halterungen im gleichen Abstand wie bei der Wasseranlage aufsetzen – 15 cm von den Ecken und im Abstand von 40 cm entlang der Wand. Montieren Sie den externen Thermostat. Dieser sollte sich in einer Höhe von etwa 1,5 m gegenüber den Systemmodulen und in einem Abstand von mindestens 2 Metern von diesen befinden.

Schritt 4. Setzen Sie die elektrischen Heizelemente (Heizstäbe) in das untere Rohr des Heizmoduls ein und befestigen Sie die Module in den Halterungen so, dass sie die Wand nicht berühren.

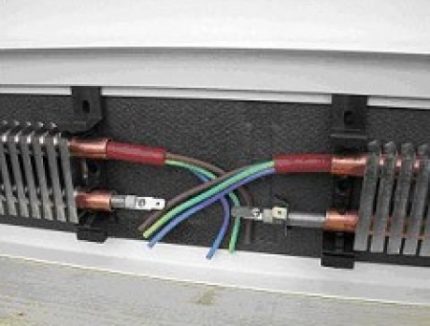

Die elektrischen Kontakte der Heizelemente haben ein Gewinde, zwei Muttern, einen Sicherungsring mit Feder, einen Schrumpfschlauch für zusätzliche Isolierung. Die Module werden parallel mit einem hochtemperaturbeständigen Stromkabel mit Silikonbeschichtung und einer Temperaturbeständigkeit bis 180 °C verbunden.

Schritt 5. Decken Sie das System von oben mit einem Kunststoffkasten ab.

Für den Anschluss der Heizmodule wird ein 3-adriges Kabel verwendet: braune Ader – Phase, blaue – Nullleiter, grüne (gelbe) – Erdung. Das Kabel muss unbedingt geerdet werden.

Den Anschluss der montierten Heizungsanlage an die Stromversorgung sollten Sie am besten einem Elektriker überlassen. Er prüft die Zuverlässigkeit der Isolierung mit Messgeräten, schaltet den Strom ein und stellt die Thermostate ein.

Design, Anwendungsbereich, Preis

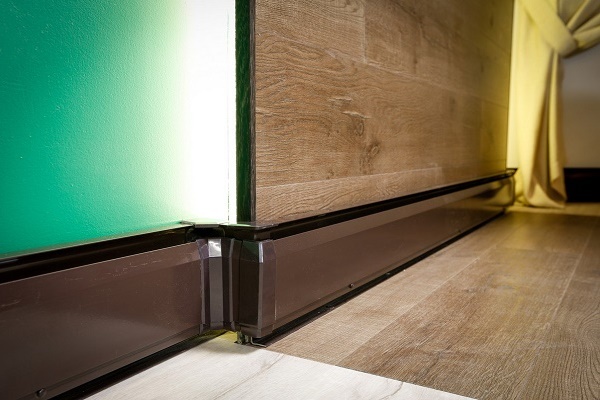

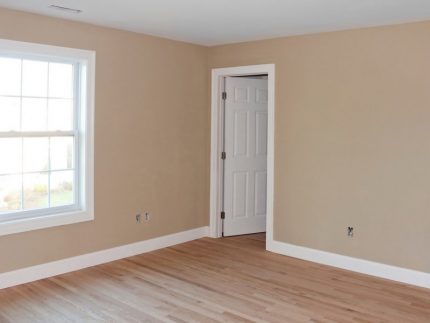

Die dünnen, eleganten, mit der Gesamteinrichtung harmonierenden Heizkörper ermöglichen die Umsetzung der unkonventionellsten Designideen.

Die Besonderheit des Sockelheizsystems besteht darin, dass es dem Raum keinerlei freien Platz wegnimmt und es neben Möbeln, Antiquitäten, Haushaltsgeräten und Musikinstrumenten platziert werden kann.

Auch das Material, aus dem der Bodenbelag und die Wände bestehen, spielt keine Rolle – es entsteht kein Schaden und keine Beeinträchtigung.

Eine Palette von hundert Farben und Schattierungen ermöglicht es, das Aussehen des Gehäuses nach eigenem Geschmack zu wählen. Von der Textur her kann es eine ebene und glatte Oberfläche oder eine Nachahmung von Granitstein, Marmor oder Holz sein.

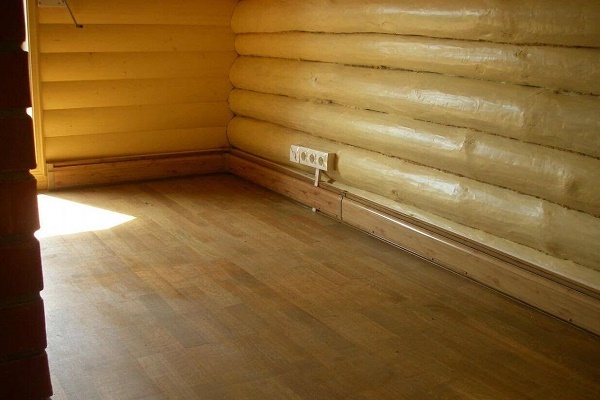

Der Sockelheizkörper gleicht die Temperatur in kälteren Eck- und Endräumen aus. Diese Technologie interessiert Besitzer von Villen und Landhäusern, die in ihren Wohnungen ein elegantes Interieur schaffen möchten. Auch in Mehrfamilienhäusern möchten viele eine Beheizung von Loggien und Balkonen einrichten, und diese Aufgabe lässt sich mit einer solchen Heizungsanlage ebenfalls leicht lösen.

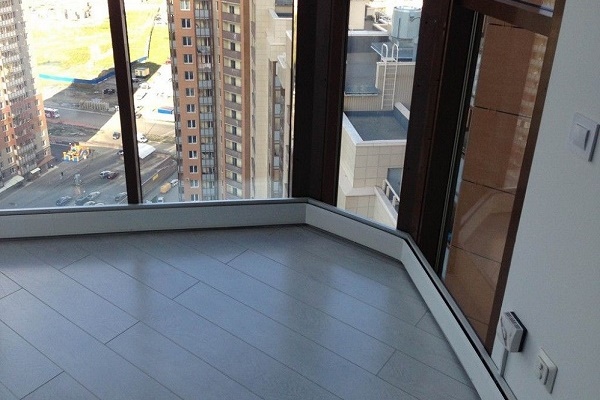

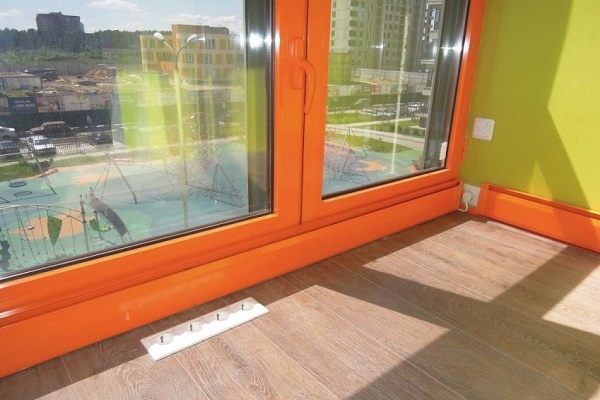

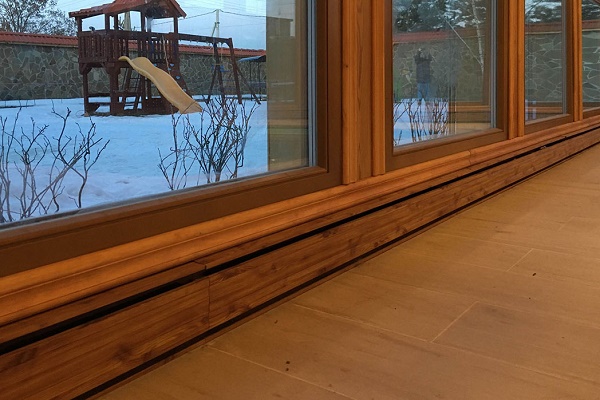

Wo wird die Fußleistenheizung überall eingesetzt? In Orangerien und Wintergärten, Schwimmbädern und Sporthallen, in Museumsgebäuden, Konzertsälen usw. Panoramabau ist in Mode, aber entlang einer Wand, die aus einer durchgehenden Glasfläche besteht, kann man keine gewöhnlichen Heizkörper installieren.

Die große Auswahl an Texturen und Farbtönen des Gehäuses der warmen Fußleiste ermöglicht es, sie als Dekorationselement zu verwenden. In diesem Fall ist sie mit den Türzargen zu einer Einheit verschmolzen.

Auch in Räumen mit hohen Decken ist die herkömmliche Heizung unterlegen. Egal wie sehr Sie sie mit Heizkörpern erwärmen, die warme Luft steigt dennoch nach oben zur Decke und lässt den unteren Bereich kühl – mit der Thermosockelleiste lässt sich diese Situation leicht beheben.

Was den Preis betrifft, so sind Kauf und Montage der Heizleiste mit den Kosten für eine Fußbodenheizung vergleichbar. Beides wird nicht billiger sein als die Installation einer klassischen Heizanlage mit Heizkörpern.

Leider können Sie nicht alle energieeffizienten Geräte als günstig bezeichnen, aber die Kosten amortisieren sich. Um nicht unnötig zu viel zu bezahlen, sollten Sie das System vorab zusammenstellen – jedes Element hat seinen eigenen Preis. Das fachgerecht durchzuführen, ist nur einem Spezialisten möglich.

Fazit und nützliche Videos zum Thema

Video #1. Wie funktioniert die warme Fußleiste:

Video #2. Montage des Sockelheizsystems:

Fassen wir zusammen: Die warme Fußleiste ist eine neue, ästhetische und zuverlässige Art von Heizgeräten, die Beachtung verdient.
