Wie verstecken Sie einen Gaskessel in der Küche: die besten Designvarianten und Tipps zur Tarnung

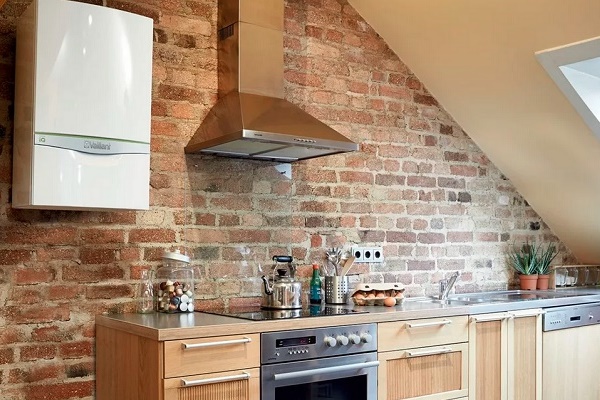

Wenn Sie kein überzeugter Anhänger des Loft- oder Techno-Stils sind, wird Ihnen das Aussehen des Heizgeräts wahrscheinlich keine Freude bereiten. Es wird schließlich für den Massenverbraucher hergestellt, nicht speziell für Ihren persönlichen Geschmack. Natürlich werden Sie darüber nachdenken, wie Sie den Gaskessel in der Küche verstecken können, damit er perfekt in Ihr Interieurbild passt.

Allerdings ist die Tarnung von Gasgeräten nicht ganz so einfach. Neben der Suche nach der am besten geeigneten Designvariante müssen auch die Vorschriften berücksichtigt werden. Die Einhaltung der Regeln für den ordnungsgemäßen Betrieb gewährleistet die Sicherheit bei der Nutzung des Gasgeräts zur Warmwasserbereitung.

Wir erklären Ihnen, wie Sie das Vorhandensein eines nicht gerade attraktiven Objekts in der Küche am besten verbergen, unter Berücksichtigung der Anforderungen der Gasversorger und der Brandschutzbehörden. In unserem Artikel werden die Normen für die Platzierung von Gasgeräten ausführlich dargelegt. Bei uns finden Sie interessante und praktische Lösungen zur Gestaltung von Küchen mit Gaskesseln.

Vorschriften für Raum und Ausrüstung

Bevor Sie mit der Entwicklung eines einzigartigen Designs für die Einrichtung einer Küche mit Gaskessel beginnen oder eine fertige Lösung für ihre Gestaltung auswählen, sollten Sie klären, wie der Raum für den Betrieb von Gasgeräten beschaffen sein muss.

Es ist wichtig, sich vorab für die Art des Kessels zu entscheiden, der in einem Einfamilien- oder Mehrfamilienhaus verwendet werden kann. Sie sollten herausfinden, was getan werden muss, um die vollständige Sicherheit zu gewährleisten. Erst dann kann eine Tarnmethode ausgewählt werden, die nicht gegen die behördlichen Vorschriften verstößt.

Anforderungen an die Gasversorgung

Die Vorschriften besagen:

• Die Installation eines Kessels, der Gas zur Aufbereitung von Heizungswasser oder Brauchwasser nutzt, ist nur in Gebäuden mit bis zu fünf Stockwerken (einschließlich) zulässig.
• In der Küche einer einzelnen Wohnung in einem Mehrfamilienhaus können Kessel mit einer Leistung von bis zu 35 kW installiert werden. Dabei handelt es sich hauptsächlich um wandmontierte Durchlauferhitzer (Gas-Durchlauferhitzer), die heißes Brauchwasser liefern.
• In Küchen von Einfamilienhäusern ist, wenn ein separater Heizungsraum nicht möglich ist, die Installation eines Kessels mit einer Leistung von über 35 kW unter Einhaltung aller vorgeschriebenen Sicherheitsmaßnahmen zulässig.

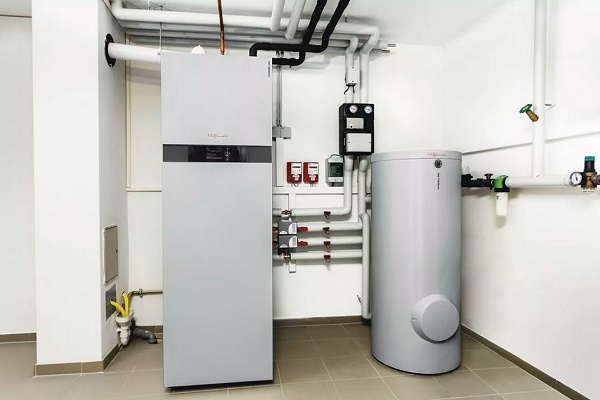

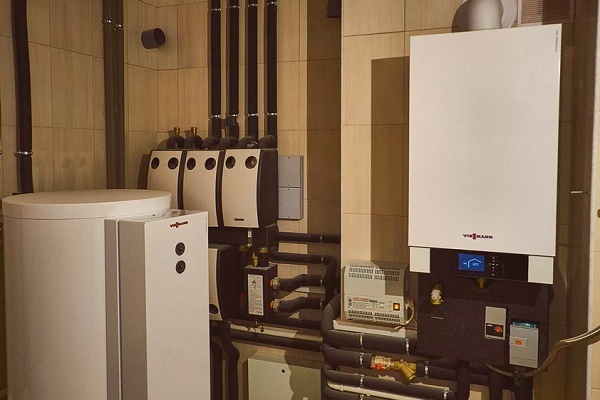

In Privathäusern mit autarken Versorgungsleitungen wird empfohlen, separate Heizräume (getrennt von der Küche) mit zwei Heizkesseln einzurichten. Idealerweise übernimmt ein Standkessel die Aufbereitung des Heizmediums. Die Warmwasserbereitung für sanitäre und hygienische Zwecke sollte hingegen einem Gasdurchlauferhitzer oder einem Speicherwassererwärmer (Boiler) anvertraut werden.

Es ist zu beachten, dass die Gesamtwärmeleistung der beiden in einem Heizungsraum installierten Kessel die technische Grenze von 100 kW nicht überschreiten darf. Wir weisen darauf hin, dass die Installation von Gaskesseln in Fluren zulässig ist, wenn dort Lüftungsfenster vorhanden sind. In Badezimmern ist es jetzt nicht mehr erlaubt, Gaskessel zu installieren.

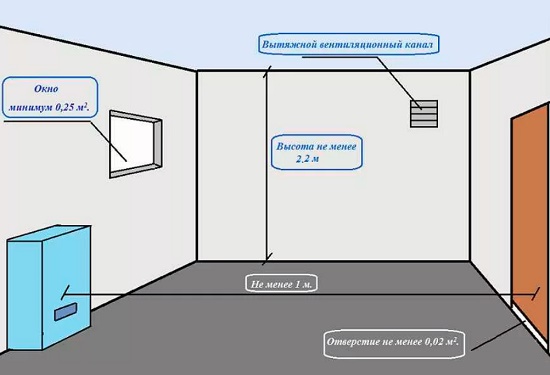

Regeln für die Gestaltung des Küchenraums

Die Installation und der spätere Betrieb von Gas-Wassererwärmern ist in Küchen mit einer Raumhöhe von mindestens 2,0 m zulässig, wie in den Bauvorschriften festgelegt. Wurde die Raumhöhe durch eine abgehängte oder Spanndecke reduziert, wird diese entfernt oder auf eine elektrische Warmwasserbereitung umgestellt.

Wenn zusätzlich zum Gaskessel in der Küche auch ein Gasherd vorhanden ist, muss die Mindestdeckenhöhe 2,2 m betragen. Dasselbe muss für den Abstand vom Fußboden bis zur Decke im Bereich der Kesselaufstellung gelten, wenn die Küche eine schräge Decke hat.

Die Montage eines Gaskessels kann in folgenden Räumen erfolgen:

• mit einem Volumen von 7,5 m³, wenn nur ein Gerät betrieben wird;
• mit einem Volumen von 13,5 m³, wenn zwei Wärmeerzeuger für die Aufbereitung des Wärmeträgers und die Wassererwärmung eingesetzt werden.

Das Volumen von Küchen, die sowohl mit Kesseln als auch mit Gasherden ausgestattet sind, berechnet sich als Summe von 6,3 m³ plus 8, 12 oder 15 m³, abhängig von der Anzahl der Kochstellen (2, 3 oder 4).

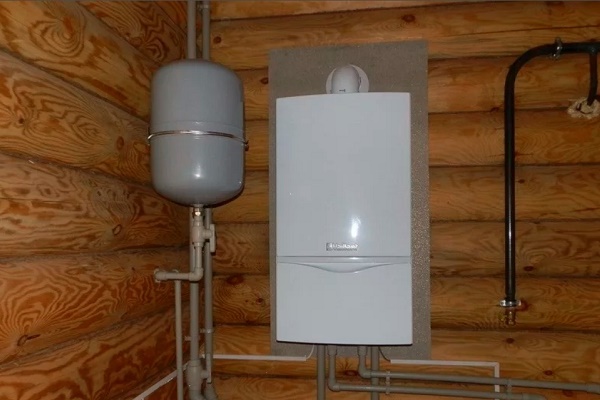

Gas-Durchlauferhitzer für die Wandmontage werden an Haken aufgehängt, die vorher in die Wand eingelassen wurden. An den Seiten und an der Vorderseite des Geräts muss ausreichend Freiraum für regelmäßige Inspektionen sowie geplante und außerplanmäßige Wartungsarbeiten vorhanden sein.

Der Raum für die Aufstellung von Gasgeräten jeglicher Art muss eine eigene natürliche Lichtquelle, d.h. ein Fenster, haben. Das Fenster muss über einen frei zu öffnenden Flügel verfügen. Dieser ist für die natürliche Lüftung zur Förderung der Luftbewegung erforderlich.

Der Raum, in dem ein Gas-Warmwasserbereiter installiert wird, muss eine eigene natürliche Lichtquelle mit einem Oberlicht haben. Es muss eine Tür vorhanden sein, die die Küche/den Heizraum vom Wohnbereich trennt, sowie ein Lüftungsspalt oder ein Gitter in der Türfüllung.

Es muss unbedingt eine Tür vorhanden sein, die den Küchenbereich abgrenzt. Sie darf jedoch den Luftstrom nicht behindern.

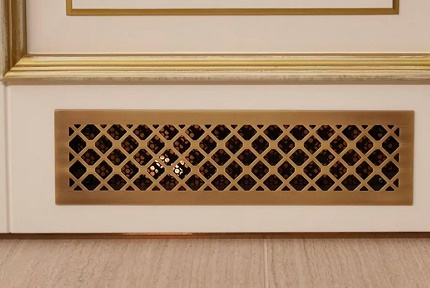

Daher muss im unteren Teil des Türblattes ein Lüftungsgitter vorgesehen werden oder ein Spalt zwischen Türblatt und Boden gelassen werden. Die Gesamtfläche des Lüftungsspaltes muss mindestens 0,2 m² betragen.

Wenn zwischen dem Boden und der Türfüllung kein Lüftungsspalt vorhanden ist, muss ein Lüftungsgitter vorgesehen werden.

In Küchen mit einem Gas-Wasserheizgerät, insbesondere solchen mit atmosphärischen Gasbrennern, ist nur eine natürliche Belüftung zulässig. Zwangsbelüftungsvarianten mit mechanischer Anregung und Beimischung von erwärmter Luft sind nur in nördlichen Regionen erlaubt.

Besonderheiten bei der Auswahl des Kessels

Für die Installation in der Küche eignen sich individuelle Wärmeerzeuger – werksgefertigte Wasserheizgeräte. Es sind sowohl wandhängende Durchlauferhitzer als auch Standgeräte in Kombination mit Boilern anwendbar.

Es sollte automatisierte Ausrüstung angeschafft werden, die ohne ständige Wartung durch den Betreiber/Eigentümer funktionieren kann.

Bei der Ausstattung von Mehrfamilienhäusern können folgende Wasserheizgeräte verwendet werden:

• turbogeladene, d.h. mit einer geschlossenen Brennkammer für die Verbrennung von Erdgas;
• die das zu erwärmende Medium auf bis zu 95 °C erhitzen können;
• die mit einem Druck von 1 MPa arbeiten;
• ausgestattet mit Sicherheitsautomatik.

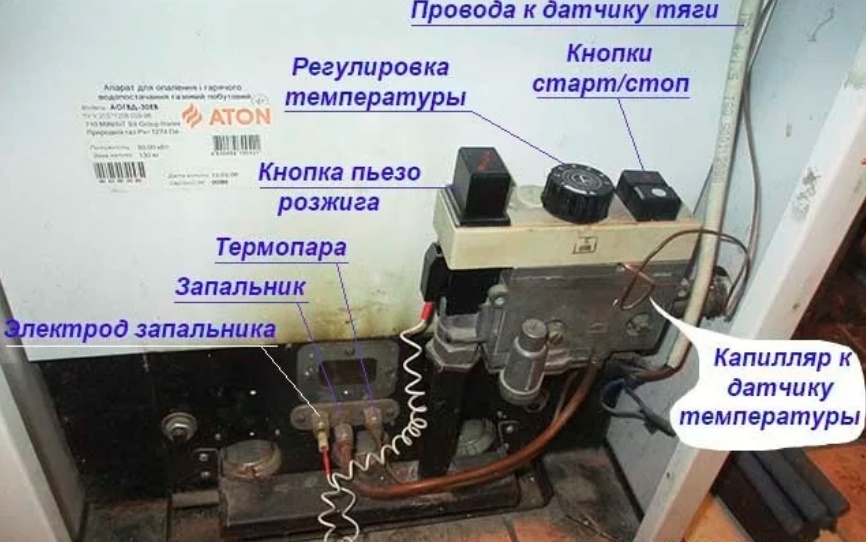

Die Sicherheitsautomatik dient zur Unterbrechung der Gaszufuhr zum Brenner im Fall einer gefährlichen Situation. Zu den Gefahren zählen Störungen der Schutzleitungen, Druckabfall des erwärmten Wassers oder des Wärmeträgers, Erlöschen der Flamme sowie Störungen im Abgassystem.

Die Automatik des Gasgeräts unterbricht die Gaszufuhr zum Brenner bei Druckabfall in der Gas- oder Wasserleitung und stoppt das Gerät, wenn die Flamme erlischt usw. Der Zugang zu den Bedientasten des Schutzsystems muss jederzeit frei sein.

Ebenso stoppt die automatische Vorrichtung den Betrieb des Kessels, wenn das zu erwärmende Medium die vom Eigentümer eingestellte oder die maximal zulässige Temperatur erreicht.

In Küchen von Mehrfamilienhäusern werden in unserem Land traditionell Wärmeerzeuger mit atmosphärischer (offener) Brennkammer installiert. Sie erwärmen das Wasser für Eigentümer von Wohnungen im alten Gebäudebestand, in denen früher keine zentrale Warmwasserversorgung vorgesehen war.

Brandschutznormen

Bevor Sie entscheiden, wie und womit Sie einen in der Küche installierten Gaskessel am besten verkleiden, erläutern wir die Regeln zur Vermeidung einer unbeabsichtigten Entzündung angrenzender oder benachbarter Oberflächen und Konstruktionen.

Um die Gefahr zu vermeiden und zu verhindern, ist Folgendes erforderlich:

• Einen Abstand von 2 cm von den Wänden des wandhängenden Durchlauferhitzers zu allen benachbarten Oberflächen im Umfang einhalten.

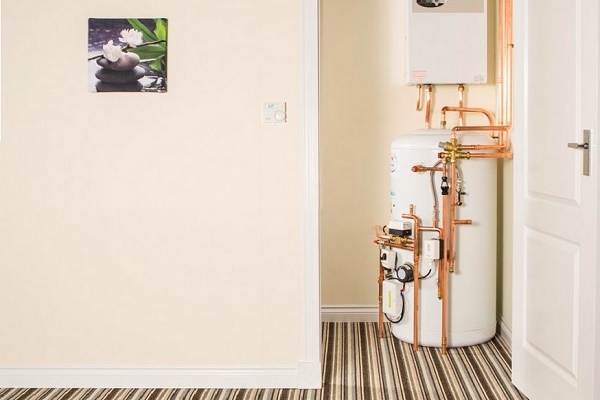

• Einen Abstand von 10 cm vom Standkessel und vom Speicher-Wassererhitzer zu den Oberflächen einhalten.
• Die Wände des Gebäudes aus brennbarem Material mit Putz oder Verkleidung aus nicht brennbaren / schwer entflammbaren Materialien schützen. In diesem Fall muss zwischen dem Kessel und der Wand ein Abstand von mindestens 3 cm eingehalten werden.

Bei der Verwendung von Fliesen für die Wandverkleidung darf der Abstand zu den Wänden bei der Platzierung von Standgeräten verringert werden. Ein Gas-Durchlauferhitzer kann direkt an eine geflieste Wand gehängt werden.

Die Funktion der Isolierung brennbarer Wände wird erfolgreich von Dachblech auf einer Asbestplatte mit einer Dicke von mindestens 3 mm erfüllt. Ein ähnliches Tandem aus Blech und Asbest wird vor der Installation eines Standgeräts auf dem Boden verlegt. Die Schutzverkleidung muss den Umriss des zu isolierenden Geräts mindestens 10 cm überragen.

Alle genannten Arten von Spalten und Abständen sind für die kontinuierliche Kühlung des Warmwasserbereiters erforderlich.

Besonderheiten der Platzierung des Gasgeräts

Das Gasheizgerät wird gemäß dem Projekt positioniert, in dem die Art der Rohrverlegung, die Position des Ausdehnungsgefäßes und der Umwälzpumpe berücksichtigt sind. Wenn ein Wandgerät beispielsweise nur die Warmwasserbereitung für hygienische Zwecke übernimmt, wird es in größtmöglicher Nähe zur Wasserentnahmestelle installiert.

Gemäß den normativen Anforderungen:

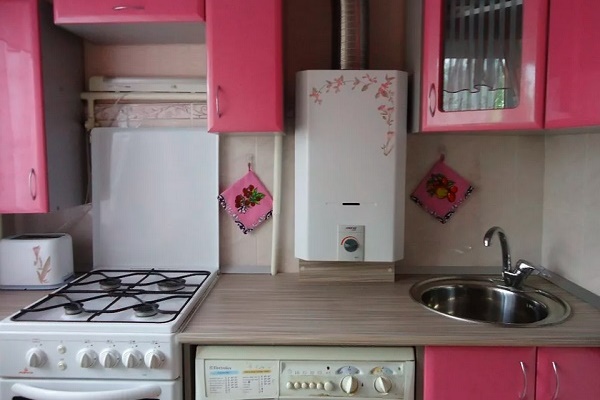

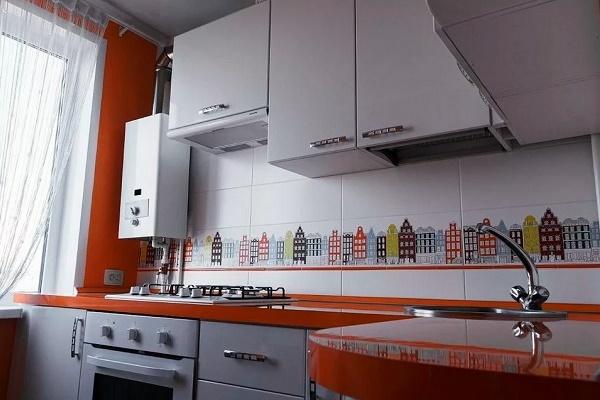

• Der Abstand zwischen dem Durchlauferhitzer und der Küchenspüle darf nicht weniger als 30 cm betragen.
• Der Abstand zwischen dem Wand-Warmwasserbereiter und dem Gasherd darf nicht weniger als 10 cm betragen.
• Der Abstand zwischen einem Stand-Wärmeerzeuger und einem Kühlschrank wird vom Kesselhersteller festgelegt. In der Regel werden mindestens 30 cm angegeben. Derselbe Abstand ist auch für andere Haushaltsgeräte akzeptabel.
• Der Abstand von der Oberkante des Parapetkessels bis zur Decke beträgt mindestens 80 cm.
• Der Abstand zu einer Steckdose, die für die Stromversorgung der stromabhängigen Systeme von Gaskesseln erforderlich ist, muss mindestens 100 cm betragen.

Die wichtigste Regel, die bei der Installation eines jeden Kesseltyps zu beachten ist, ist die Gewährleistung eines ungehinderten Zugangs sowohl zum Gerät selbst als auch zu den wichtigsten Bauteilen, die regelmäßig überprüft und gewartet werden müssen.

Es ist strengstens verboten, Rohre, die das Erdgas zu den Geräten transportieren, in Schlitzen zu verlegen oder mit nicht demontierbaren Kästen zu verdecken. Zulässig ist die Verwendung von Verkleidungskonstruktionen mit Schwing- oder Schiebetüren, Rollläden, Jalousien.

Designerleistungen im Bereich der Tarnung

In allen Fällen und Varianten der Verkleidung müssen die technischen Abstände eingehalten und die vollständige Belüftung des Kessels gewährleistet werden. Das bedeutet, dass diejenigen, die Heizgeräte verstecken möchten, Möglichkeiten zur Erzeugung von Konvektionsströmen durchdenken müssen, die das Gehäuse kühlen.

Standard-Korpusmöbel für die Küche sind in der Regel nicht dafür ausgelegt, dass in einem ihrer Schränke ein bodenstehendes oder wandhängendes Kesselmodell versteckt wird. Allerdings gibt es Küchenzeilen mit einem Modul, das genau für diese Aufgabe vorgesehen ist. Uns interessieren jedoch andere Fälle.

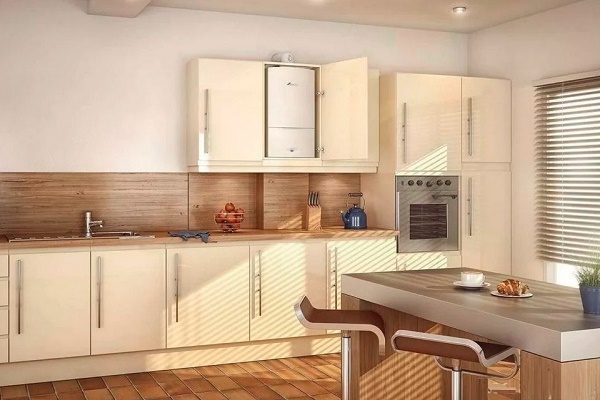

Wir werden untersuchen, ob man einen Gaskessel perfekt in einem selbstgebauten Küchenschrank verstecken kann, und die optimalen Optionen betrachten, die zeigen, wie man diese Arbeit am besten und richtigsten erledigt.

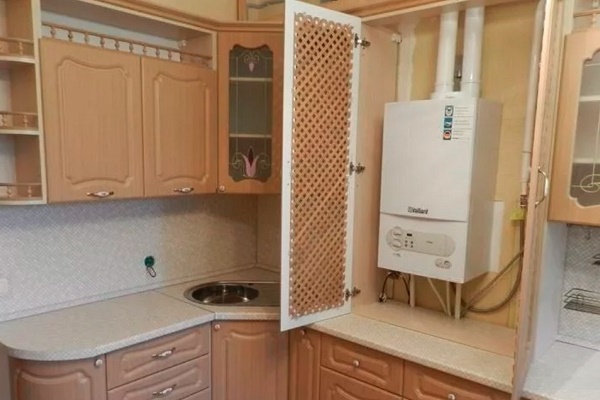

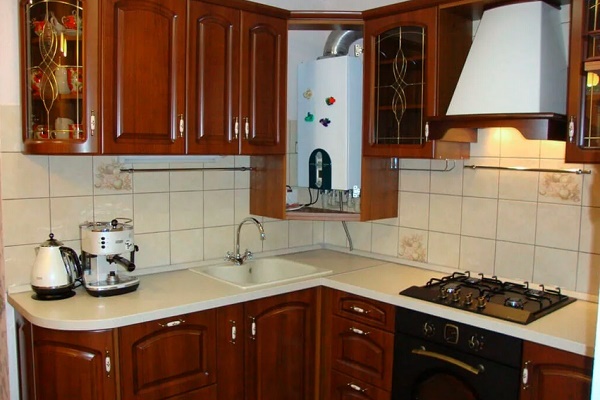

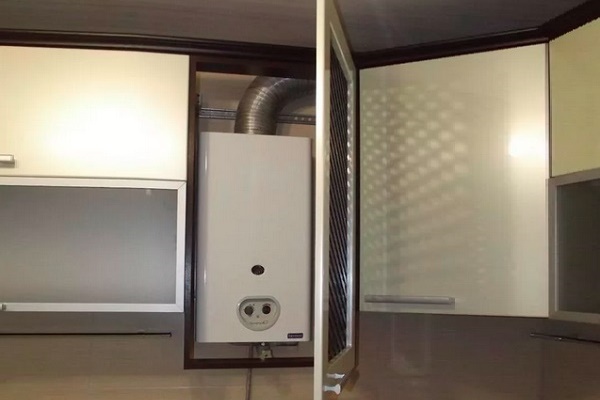

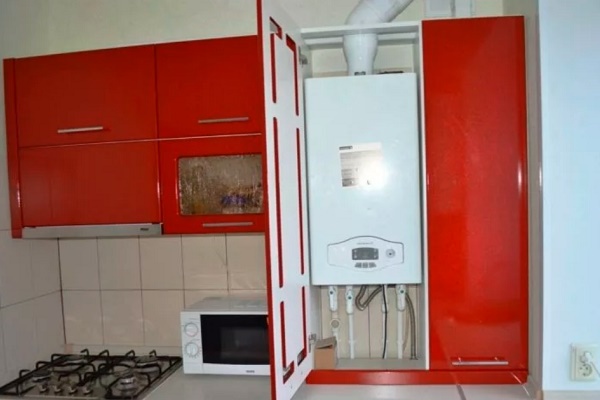

Wie versteckt man einen Wandkessel?

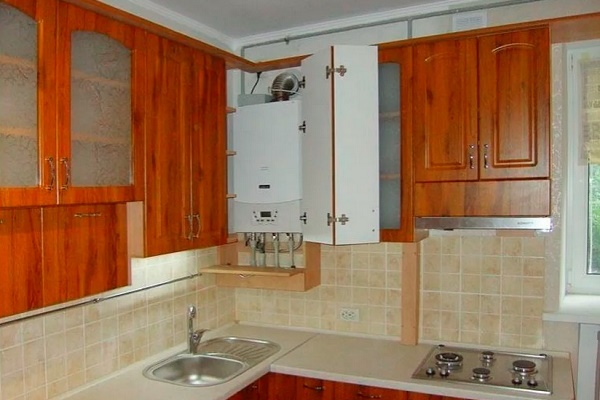

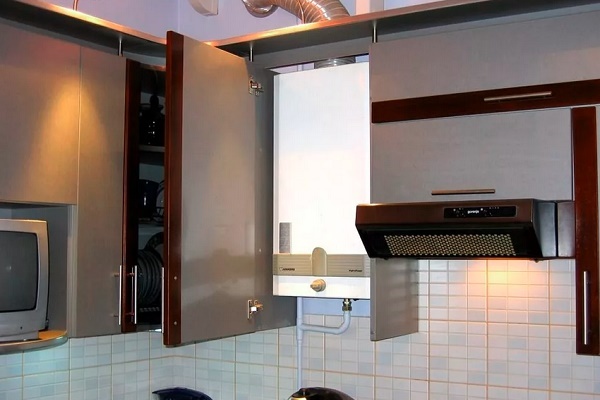

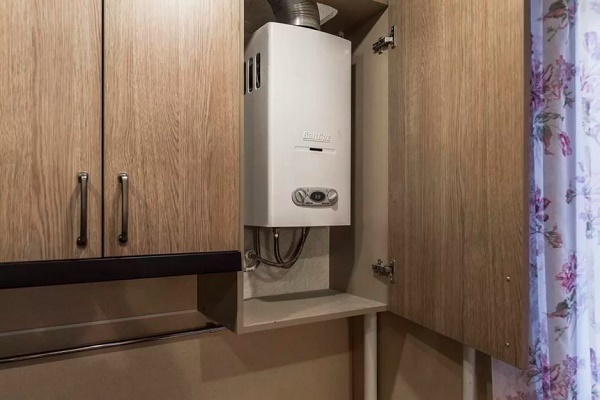

Was tun, wenn Sie einen Küchenschrank nutzen müssen, der nicht für die Verkleidung des Kessels vorgesehen ist? Die einfachste Antwort ist, ihn zu demontieren und unten Löcher für den Anschluss der Leitungen und oben für den Schornsteinaustritt auszusägen. Die genannten Maßnahmen reichen jedoch in der Regel nicht aus.

Vor der Modernisierung eines Küchenmoduls sollte man entscheiden, ob es überhaupt für die Unterbringung eines Gasheiz- oder Warmwasserbereitungsgeräts geeignet ist. Dazu sollten die Abmessungen studiert und tatsächlich gemessen werden.

Zwischen allen Seitenwänden des für den Umbau vorgesehenen Küchenschranks und dem Wandgasgerät muss ein Mindestabstand von 2 cm bestehen. Wenn das Gerät an Haken direkt an eine geflieste oder verputzte Wand gehängt wird, muss die Rückwand des Schranks entfernt werden.

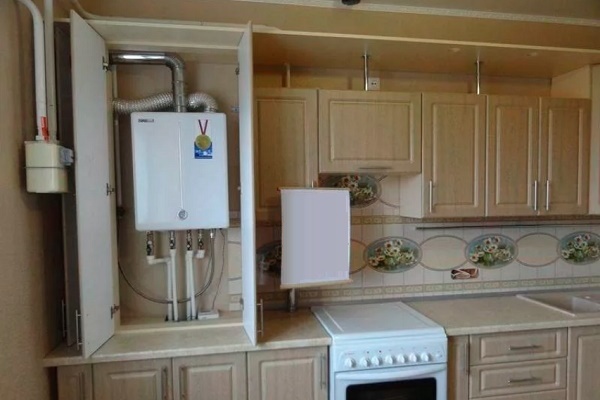

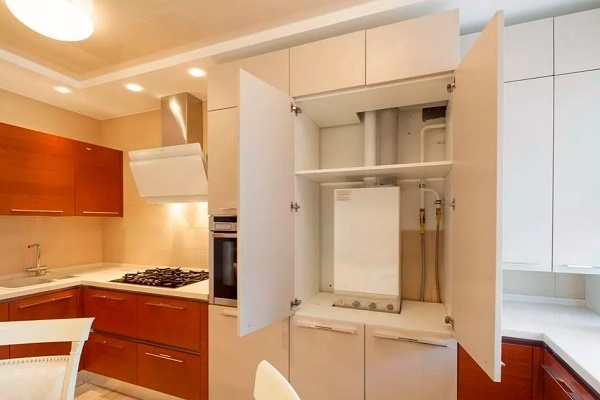

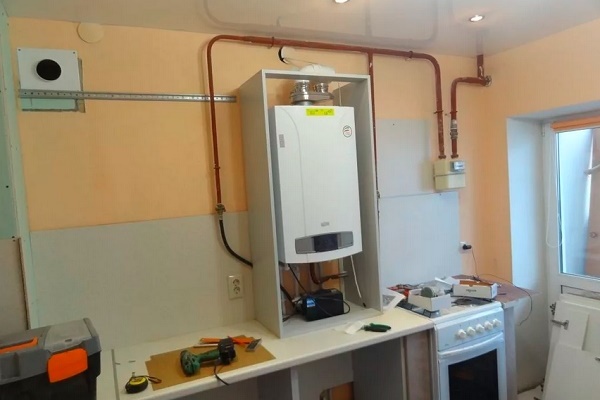

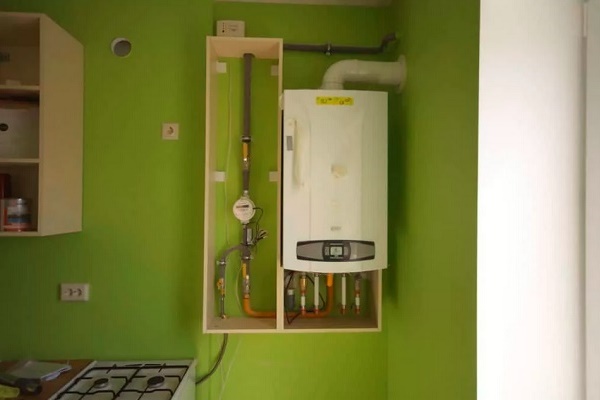

Die beste Lösung ist ein speziell für das Gasgerät angefertigter Rahmen, der die erforderlichen technischen Abstände und Abmessungen der Ausrüstung berücksichtigt. Dieses Grundgerüst sollte besser aus Metall geschweißt sein, obwohl für den Heimwerker die Arbeit mit Schnittholz einfacher und zugänglicher ist.

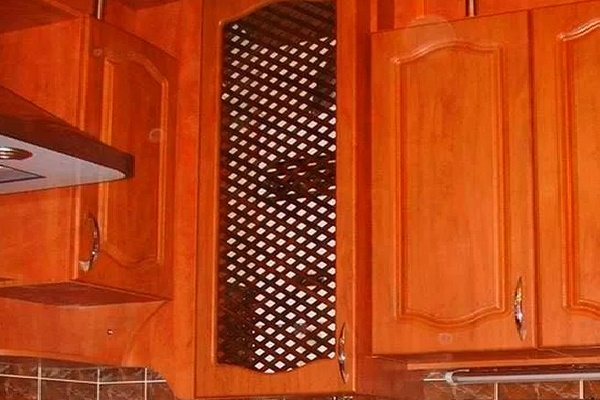

Es reicht aus, die Türen eines Küchenschranks am Rahmen zu befestigen. Besser ist es jedoch, Türflügel mit einem Gitter oder mit lamellenartigen Jalousien herzustellen oder zu bestellen. Dadurch wird das Gehäuse ständig von Luftströmen umspült, gekühlt, und das Gerät funktioniert ohne Unterbrechungen.

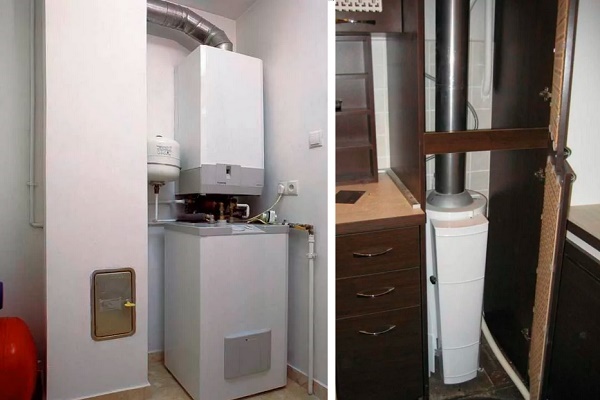

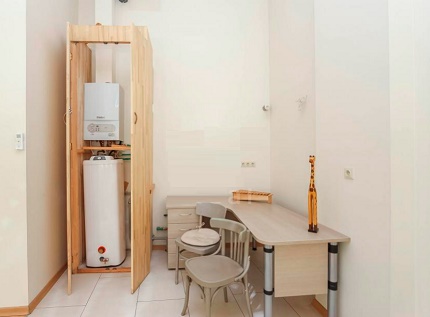

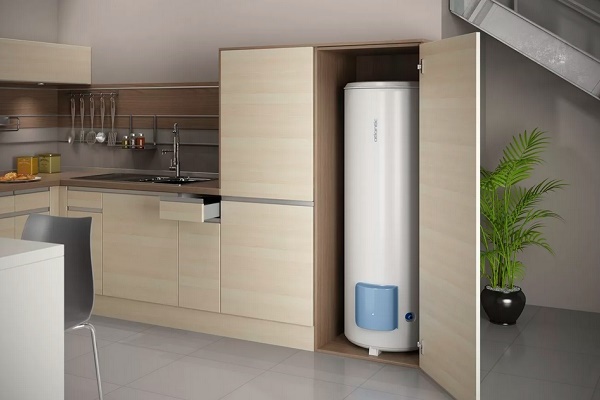

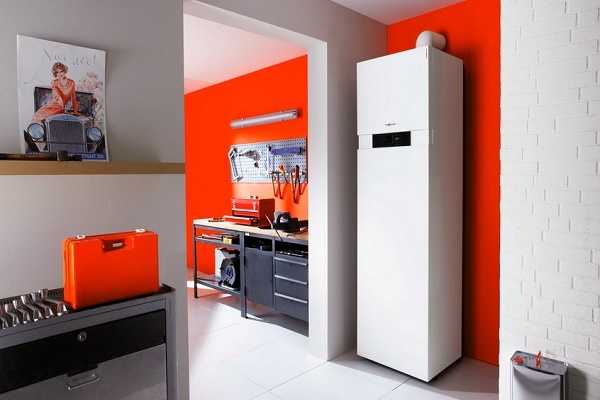

Wie versteckt man ein Standgerät?

Die Anpassung von Küchenmöbeln zur Verkleidung eines bodenstehenden Geräts ist oft nicht möglich. Die Abmessungen des Möbelmoduls sind in der Regel zu weit vom Ideal entfernt, das für die Platzierung des Wärmeerzeugers mit allen erforderlichen Abständen und Abweichungen erforderlich ist. Im privaten Bereich muss ein Rahmen gebaut werden.

Die genannte Stützkonstruktion muss berücksichtigen, dass rund um das Gehäuse des bodenstehenden Kessels im Grundriss 10 cm Abstand eingehalten werden müssen. Zwischen der oberen Gehäuseplatte und der Oberkante des Rahmens müssen mindestens 30 cm liegen. Es ist empfehlenswert, nur die Türen am Rahmen zu befestigen.

Es ist strengstens untersagt, einen Standkessel mit luftdichten Paneelen abzudecken. Für den normalen Betrieb des Brenners muss eine ununterbrochene Luftzufuhr sichergestellt sein. Daher müssen Türen aus Massivholz oder Spanplatten mit Lüftungsöffnungen versehen werden.

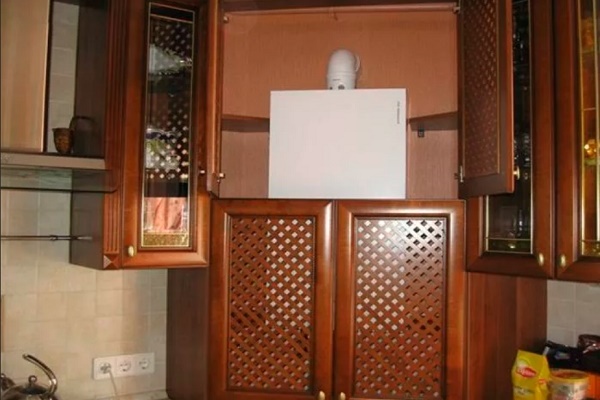

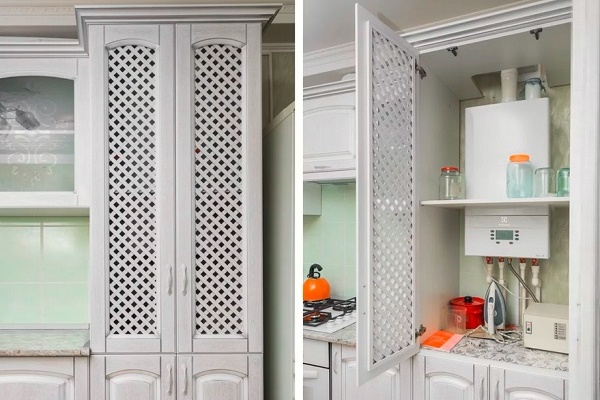

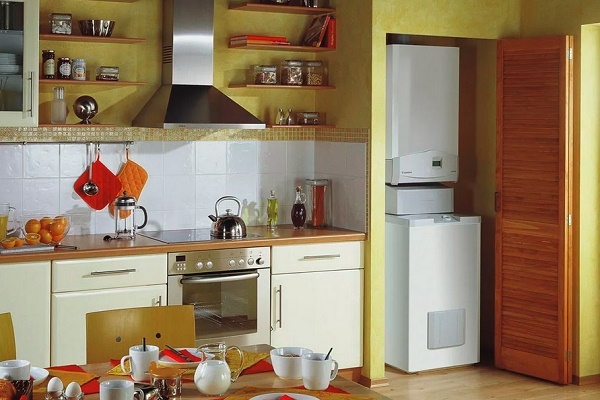

Im Idealfall sollten die Türen des Verkleidungsschranks vergittert oder in Form von Jalousien mit schräg gestellten Holzlamellen gefertigt sein. Die obere, auf dem Rahmen montierte Platte muss ebenfalls Lüftungsöffnungen aufweisen. Diese sind für den Abzug konvektiver Luftströmungen erforderlich.

Wenn bei der Herstellung des Verkleidungskastens für den Kessel brennbare Materialien verwendet werden, sind Maßnahmen zur Vermeidung jeglicher Gefahr zu ergreifen. Es wird empfohlen, die Seitenwände der Konstruktion mit Asbest und Blech zu verkleiden. Unbehandelte Stellen müssen unbedingt mit Flammschutzmitteln behandelt werden.

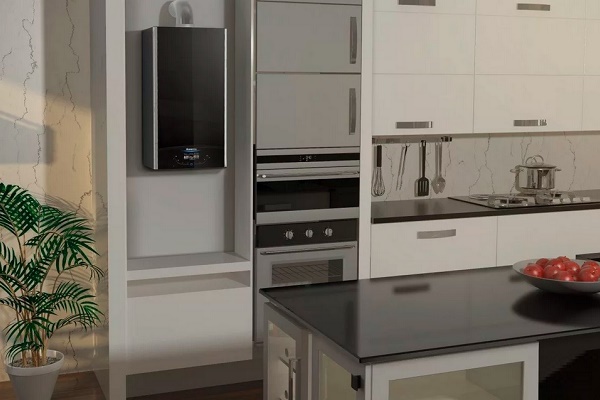

Wenn kein Platz für den Bau einer Trennwand oder einer fertigen Nische in der Küche vorhanden ist, sollten Sie über den Bau eines Hochschranks aus Spanplatten mit nicht brennbarer Innenverkleidung nachdenken.

Neben den genannten, zugegebenermaßen nicht ganz einfach umsetzbaren Varianten gibt es für die meisten zugängliche Methoden. Dazu gehören das Bekleben und Lackieren des Kesselgehäuses unter Berücksichtigung des Farbschemas der Kücheneinrichtung. Optional kann auch die Decoupage-Technik zur Gestaltung eingesetzt werden.

Was tun mit Leitungen und Rauchabzug?

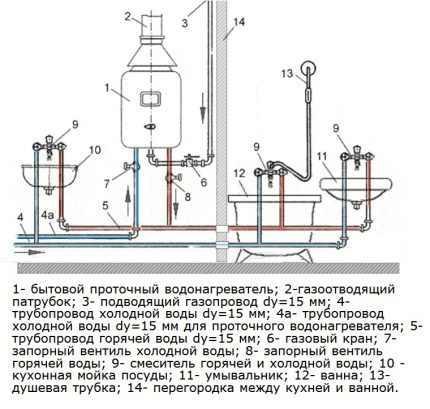

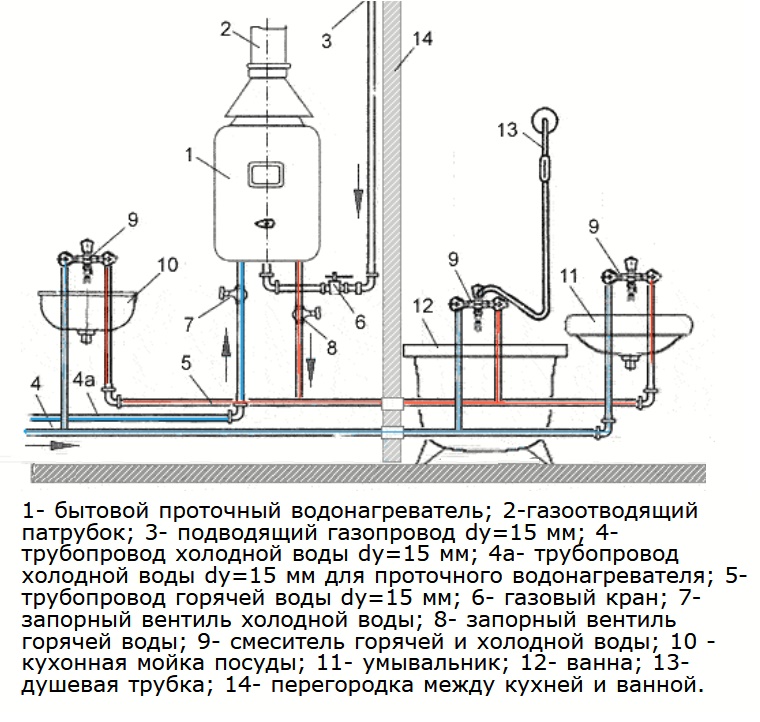

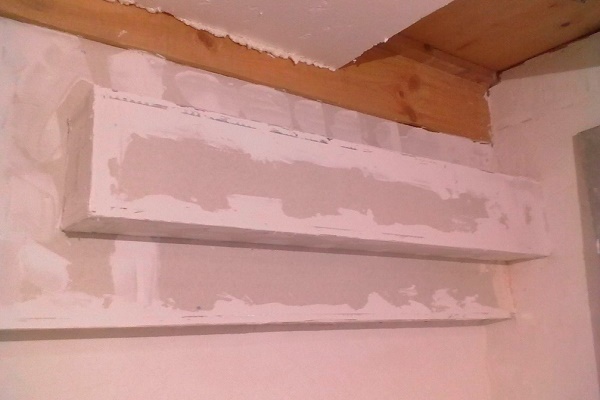

Vergessen Sie nicht die Wasserleitungen, Gasleitungen, Rauchrohre und die Elektroinstallation. Die genannten Anschlüsse, die für den Betrieb der Wasser- oder Heizmedium-Erwärmungsgeräte erforderlich sind, sehen recht unattraktiv aus. Besonders, wenn sie von einem unerfahrenen und nachlässigen Monteur installiert wurden.

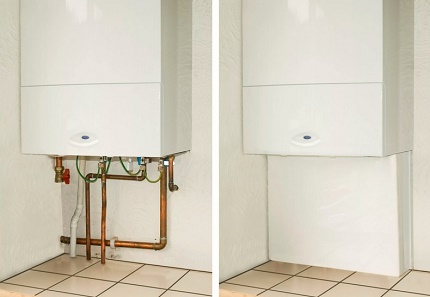

Wenn Ihnen das Aussehen des Warmwasserbereiters zusagt, aber der Bereich der Zuleitungen mit Ventilen und Hähnen stört, kann dieser einfach mit einem starren Paravent verdeckt werden.

Die Leitungen für den Betrieb der Gasgeräte können größtenteils nicht verdeckt werden, da sie regelmäßiger Inspektion und Wartung bedürfen. Die einfachste Methode ist, sie mit einer passenden Farbe zu streichen oder in ein originelles Kunstobjekt zu verwandeln.

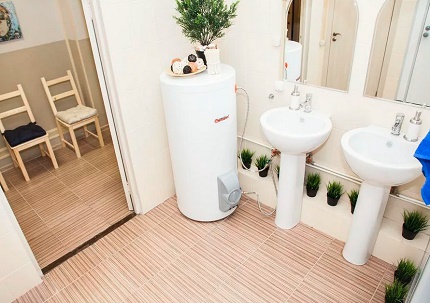

Anhänger unkonventioneller Designlösungen werden sich sicherlich eine eigene Variante einfallen lassen, aber als unkonventionelle Gestaltung schlagen wir vor, die Option auf dem Foto zu betrachten.

Wenn die Küche in einem Neubau von Grund auf eingerichtet wird, kann die Position des Kessels und der Einrichtungsgegenstände im Voraus geplant werden. In diesem Fall kann eine teilweise Verlegung der Versorgungsleitungen vorgenommen werden. Die elektrische Leitung muss in jedem Fall separat verlegt werden.

In einer bereits in Gebrauch gewesenen Küche werden die Wasser- und Gasversorgungsrohre auf andere Weise verkleidet. Hier sind nur Kästen geeignet, die einen ungehinderten Zugang direkt zu den Rohren ermöglichen. Der Zugang zu den Absperrarmaturen darf keinerlei Schwierigkeiten bereiten. Die beste Wahl hierfür ist ein Jalousierahmen.

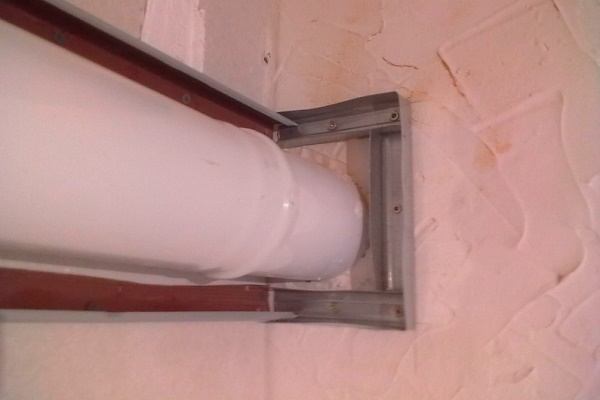

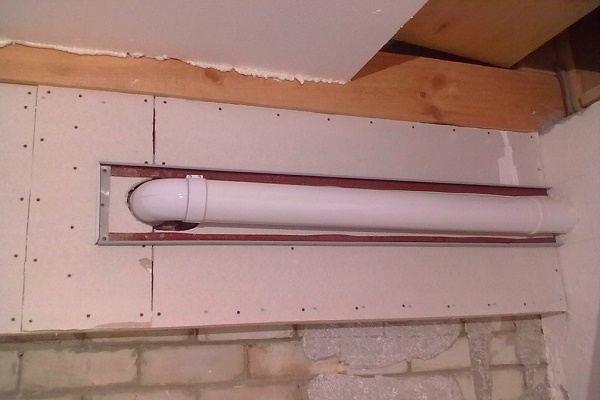

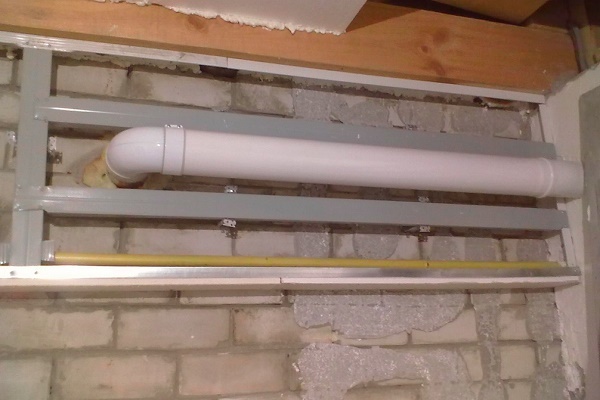

Ein koaxialer Schornstein für einen Kessel mit geschlossenem Brenner kann hinter einem stationären Kasten versteckt werden. Ein Beispiel für den Aufbau eines zweistöckigen Kastens zeigt die folgende Fotogalerie:

Vergessen Sie nicht, dass selbst bei einem so zuverlässigen System wie einem koaxialen Abgaskanal der Zugang für den Fall eines Austauschs oder einer Reparatur gewährleistet sein muss. Das heißt, es muss die Möglichkeit bestehen, die Verkleidungskonstruktion bei Bedarf zu demontieren. Bei der Verkleidung ist es empfehlenswert, Materialien zu verwenden, die man vor einem vollständigen Austausch ohne Bedenken entfernen kann.

Fazit und nützliche Videos zum Thema

Eine anschauliche Demonstration des Prozesses der Maskierung eines Zweikreis-Heizkessels und der Rohre hilft, das Wesen der Arbeit zu verstehen:

Das folgende Video stellt eine elegante und stilvolle Variante der Dekoration vor:

Die Verwendung einer Möbelfront, um einen Gasheizkessel zu verstecken, ist ein hervorragender Tipp für diejenigen, die das Gerät in einen Küchenschrank integrieren möchten:

Ein in der Küche befindlicher Heizkessel kann mit jeder der genannten Methoden maskiert werden. Hauptsache, man vergisst nicht die Lüftungsabstände und die regelmäßige Luftzufuhr für den atmosphärischen Brenner. Und es ist wichtig, Bedingungen für einen für die Umgebung sicheren Betrieb des Gasgeräts zu schaffen.

Es ist nicht ausgeschlossen, dass Sie in Ihrem Arsenal eine interessantere oder einfachere Methode zur Maskierung von Gasgeräten haben. Teilen Sie nützliche Informationen im unten stehenden Block. Hinterlassen Sie dort Kommentare, stellen Sie Fragen, veröffentlichen Sie Fotos zum Thema des Artikels.
