Wie Sie das Lager an Ihrer Indesit Waschmaschine wechseln: Schritt-für-Schritt-Anleitung

Vermutlich ist keine andere Reparatur an einer Waschmaschine so komplex wie der Austausch des Lagers. Dieser Vorgang ist einer der aufwendigsten, da für den erfolgreichen Abschluss eine vollständige Demontage der Waschmaschine erforderlich ist.

Wenn Sie überhaupt keine Vorstellung davon haben, wie man das Lager an einer Indesit Waschmaschine wechselt, und noch nie Erfahrung mit der Reparatur von Haushaltsgeräten hatten, sollten Sie die Arbeiten den Fachleuten eines Servicecenters überlassen. Aber ziehen Sie keine voreiligen Schlüsse. Sehen Sie sich die Vorgehensweise zum Austausch an, und vielleicht entscheiden Sie sich, die Reparatur selbst durchzuführen.

Notwendigkeit einer rechtzeitigen Reparatur

Üblicherweise werden in Waschmaschinen mit Frontlader zwei Lager verwendet. Dank dieser Stützelemente wird die Trommel der Waschmaschine an Ort und Stelle gehalten, in horizontaler Position fixiert und kann sich frei drehen.

Beide Lager befinden sich auf einer Welle und sind durch eine Dichtung auf der Innenseite der Trommel vor Wassereintritt geschützt. Mit der Zeit führt der Verschleiß dieser Dichtung jedoch dazu, dass Wasser in den Bereich des vorderen Lagers eindringt.

Der Austausch der Stützlager der Arbeitswelle der Waschmaschine ist einer der schwerwiegenden Defekte, deren Behebung Zeit, die Suche nach Ersatzteilen und die Hände von Fachleuten erfordert.

Infolgedessen korrodieren die Lagerteile, rosten und werden schließlich zerstört. Die Trommel dreht sich nicht, verliert die Auswuchtung, blockiert. Es ist besser, es nicht so weit kommen zu lassen – die Lager sollten rechtzeitig (bei Auftreten von Geräuschen) gewechselt und weitere Reparaturen an der Waschmaschine durchgeführt werden.

Indesit-Waschmaschinen der letzten Generationen sind mit einem Selbstdiagnosesystem ausgestattet, was die Erkennung aufgetretener und bevorstehender Defekte erheblich erleichtert und beschleunigt. Die Besitzer der Maschinen sollten die Fehlercodes kennen. Ihre Entschlüsselung hilft zu verstehen, ob man selbst reparieren kann oder besser eine Werkstatt aufsuchen sollte.

Vorgehensweise beim Austausch der Lager

Vor Beginn der Reparaturarbeiten wird dringend empfohlen, die genaue Nomenklatur (Kennzeichnung) der Ersatzteile zu ermitteln, die die Reparatureinheit bilden, Lieferanten zu finden und alles zu kaufen, was für den Austausch benötigt wird.

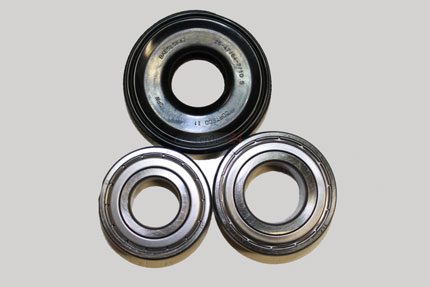

Klassischer Satz der Lagereinheit (Nr. 180202, 180203 oder 180204), der für die Reparatur nahezu aller Modelle von Waschgeräten der Marke Indesit mit Frontlader-Konfiguration erforderlich ist.

In der Regel ist der Satz der zu erwerbenden Ersatzteile wie folgt:

• Kugellager einreihig, geschlossen (2 Stück).
• Gummi-Dichtmanschette (1 Stück).

Es wird ebenfalls empfohlen, ein Servicehandbuch (Reparaturanleitung) für das jeweilige Indesit-Modell zu besorgen. Dabei helfen das Internet und die offizielle Website der Marke.

Schließlich werden Schlosser- und elektrotechnische Werkzeuge benötigt, insbesondere:

• verschiedene Schraubendreher;
• Flachzangen, Inbusschlüssel;
• Satz Maulschlüssel (Steckschlüssel);
• Messer, Hammer, Feilen;
• Abzieher für kleine Lager;
• Schleifpapier, Holzklötzchen, Putzlappen.

Mit allem Nötigen ausgerüstet und mit etwas Reparaturerfahrung sowie Kenntnissen der Elektromechanik kann man getrost mit der Instandsetzung der Waschmaschine beginnen.

Schritt 1. Zugang zum Waschbehälter

Der Beginn des Reparaturprozesses ist natürlich das Trennen der Waschmaschine vom Stromnetz. Außerdem müssen die Zulauf- und Ablaufschläuche abgetrennt werden. Das Gerät sollte bei ausreichend freier Fläche im Raum zerlegt werden.

Die Demontage des Frontlader-Waschgeräts, bei dem die Diagnose einen Defekt der Lagereinheit ergeben hat, beginnt in der Regel mit dem Entfernen der oberen Abdeckung. Bei einigen Modellen muss auch die hintere Wartungsklappe geöffnet werden.

Es wird empfohlen, mehrere Schälchen für die von verschiedenen Bauteilen entfernten Befestigungselemente bereitzuhalten. Die getrennte Aufbewahrung der demontierten Schrauben, die für die Befestigung jedes einzelnen Teils bestimmt waren, erleichtert den späteren Zusammenbau der Maschine.

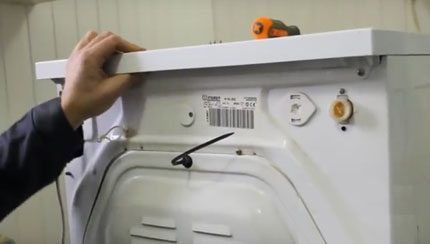

Die ersten zu entfernenden Befestigungselemente befinden sich an der oberen Abdeckung der Waschmaschine. In der Regel müssen zwei – vier Befestigungsschrauben herausgedreht werden.

Gleichzeitig mit der oberen Abdeckung werden der Waschmittelbehälter und die Bedienblende mit den Drehknöpfen demontiert. Die Waschmittelschublade wird normalerweise von zwei bis drei Kunststoffclips gehalten.

Vor dem Entfernen der Bedienblende müssen die elektrischen Kontaktgruppen getrennt werden. Es sollte vorher auf Papier eine Skizze angefertigt werden, die alle elektrischen Verbindungspunkte der Bedienelemente kennzeichnet. Dies ist umso notwendiger, wenn kein Schaltplan der Waschmaschine vorhanden ist.

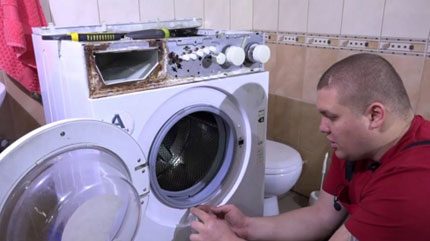

Demontage der Bedienblende zusammen mit dem Waschmittel-Dosiermodul sowie Abtrennen der Gummidichtung vom Gehäuse der Einfülltür. Bei den meisten Modellen wird die Dichtung mit einem Drahtbügel befestigt.

Schritt 2. Demontage des Behälters (Waschbehälters)

Die beste Option zum Ausbau des Bottichs der Waschmaschine ist die Entnahme dieses Teils durch die Öffnung, die nach dem Entfernen der oberen Gehäuseabdeckung entsteht. Einige Modelle von Indesit haben eine abnehmbare Abdeckung an der Rückwand. Diese Option ist ebenfalls für die Entnahme geeignet, gilt aber als etwas unpraktisch.

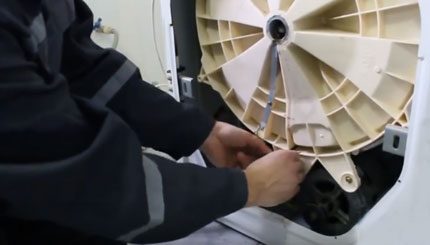

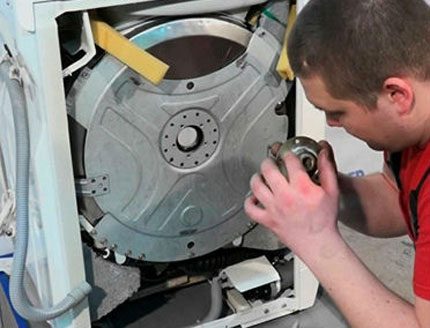

Entfernen des Behälterdeckels an der Maschine mit Rückwandklappe. Hier muss der Behälter nicht vollständig ausgebaut werden, wenn beide Hälften des Behälters mit einem radialen Bügel verbunden sind. Allerdings ist es recht problematisch, den Deckel samt Trommel durch die Luke zu ziehen.

In jedem Fall muss vor der Demontage des Laugenbehälters der Riemen abgenommen werden, der die Riemenscheiben des Elektromotors und der Trommel verbindet.

Außerdem muss der Elektromotor abgeklemmt werden, der normalerweise am Gehäuse des Laugenbehälters befestigt ist. Entfernen Sie den Bügel (oder die Klammern), der die Gummidichtung am Umfang der Einfülltür zusammenhält, und lösen Sie die Dichtung.

Dann lösen Sie mit einem Steckschlüssel die Befestigungsschraube der Trommelriemenscheibe und ziehen die Riemenscheibe mit einem Abzieher von der Welle ab. Anschließend müssen Sie die Befestigung des Gegengewichts lösen (es liegt oben auf der Trommel) und dieses Bauteil entfernen.

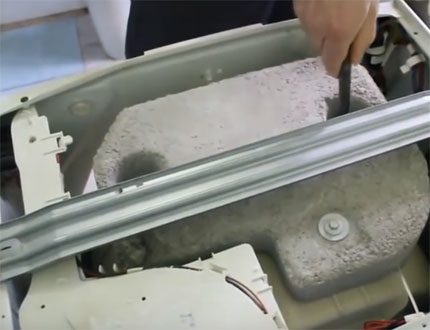

Demontage des Gegengewichts, das am oberen Teil des Laugenbehälters angebracht ist. Dieses Bauteil wird normalerweise mit drei Schrauben befestigt, von denen zwei mit einem Steckschlüssel gelöst werden. Das Gegengewicht ist ein Betonblock in einer bestimmten Form (die Formen variieren je nach Modell).

Nach allen genannten Schritten hängt der Laugenbehälter der Waschmaschine noch an den Dämpfungsfedern. Andere Modelle verfügen zusätzlich über untere Stoßdämpfer. Die Federn werden vorsichtig ausgehakt, die Stoßdämpfer gelöst und der freigelegte Laugenbehälter durch die obere Öffnung des Maschinengehäuses entnommen (oder durch die Öffnung im hinteren Bereich).

Übrigens: Wenn der Ausbau der Trommel durch die Öffnung der Rückwand des Gehäuses erfolgt, muss die gesamte Behälterkonstruktion nicht demontiert werden. Warum? Mehr dazu später.

Schritt 3. Fachgerechte Zerlegung des Waschbehälters

Um an die Lagereinheit zu gelangen, muss die Metalltrommel vom Gehäuse des Laugenbehälters getrennt werden, das aus Polyurethan besteht. In der Regel besteht die Konstruktion des Laugenbehälters aller Waschmaschinen, einschließlich der Marke Indesit, aus zwei Hälften. Diese müssen getrennt werden.

Die feste Verbindung der Gehäusehälften wird durch einen Spannbügel oder durch spezielle Metallklammern erreicht. Im ersten Fall genügt es, den Bügel zu lösen, um eine Hälfte des Laugenbehälters zusammen mit der Trommel abtrennen und demontieren zu können.

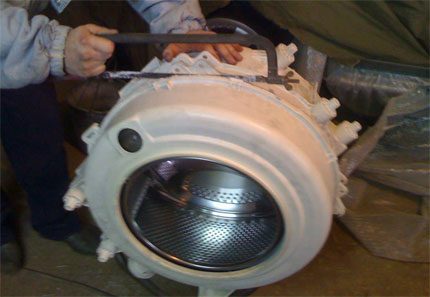

Das Aufsägen der gegossenen Behälterkonstruktion einer Waschmaschine. Diese kommen immer häufiger in den Modellen von „Indesit“ der letzten Baujahre vor. Nach der Vorstellung des Herstellers ist diese Art von Behältern nicht reparierbar. Doch geschickte Handwerker widerlegen diese technische Überlegung.

Wenn die Spannvorrichtung jedoch mit Klammern ausgeführt ist, müssen Sie den Behälter vollständig ausbauen, da die Klammern an den Seiten ohne Demontage des Behälters nicht entfernt werden können. Ferner ist die bestehende „gelötete“ Variante zu erwähnen, bei der die beiden Hälften des Gehäuses dicht verschweißt sind. Hier sägen einige Handwerker das Behältergehäuse einfach mit einer Bügelsäge entlang der Schweißlinie auf.

Schritt 4. Entnahme der Komponenten

Sie haben den Behälter entnommen und in zwei Hälften geteilt, von denen eine durch die Lagereinheit die Trommel hält. Nun ist es Zeit, die Dichtung vorsichtig zu entfernen und anschließend die Trommelwelle von der Lagereinheit zu trennen (auszuschlagen).

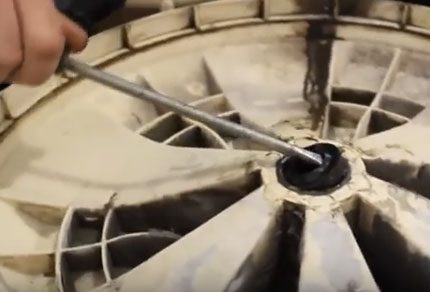

Entnahme der Dichtung mit einem Schraubendreher. Eine nicht ganz ideale (unsachgemäße) Methode der Entnahme, die in der Regel das Bauteil beschädigt. In den meisten Reparaturfällen muss die Dichtung jedoch ohnehin ausgetauscht werden.

Die Dichtung wird mit einem Schraubendreher entfernt, alternativ kann ein geeigneter Abzieher verwendet werden. Anschließend legen Sie die Behälterhälfte mit der Trommel auf Holzklötze (oder andere geeignete Stützen), um die Trommel zum Lösen durchhängen zu lassen.

Das Trennen (Ausschlagen) der Trommel sollte sehr vorsichtig erfolgen. Eine Methode besteht darin, einen Metallstift (Ausdrücker) anzufertigen, der mit Gewinde anstelle der Befestigungsschraube auf der Wellenstirnseite eingeschraubt wird. Ziehen Sie diesen Stift fest und schlagen Sie dann mit leichten Hammerschlägen die Trommel aus.

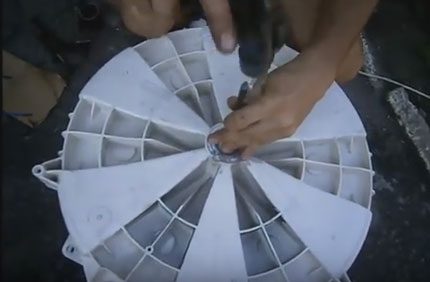

Entnahme der Welle mit der Trommel aus der Lagereinheit. Der Vorgang erfolgt durch Einschrauben (bis zum Anschlag) eines Metallstifts von 150–180 mm Länge anstelle der Befestigungsschraube und anschließendem leichten Herausschlagen mit einem Hammer.

Im Anschluss an die Entnahme der Welle mit der Trommel erfolgt die Demontage der Lager. In der Regel enthält die Lagereinheit zwei unterschiedlich große Lager.

Auch diese werden mit einem Werkzeug ausgeschlagen, das Beschädigungen der Aufnahmestellen vermeidet. Besser ist es natürlich, einen Abzieher zu verwenden, der bei Bedarf auch aus vorhandenen Materialien gefertigt werden kann.

Schritt 5. Austausch der beschädigten Lager der Einheit

Vor dem Einbau der Lager in die Aufnahmezonen ist eine gründliche Reinigung der Montageflächen erforderlich. Dabei wird von der Verwendung aggressiver Reinigungsmittel abgeraten. Die Reinigung von Kunststoffoberflächen kann mit einer Seifenlauge zufriedenstellend durchgeführt werden.

Dem Einpressen (Einsetzen) der Lager an Ort und Stelle ist besondere Aufmerksamkeit zu widmen. Eine geringste Schiefstellung beim Einpressen droht, die Auflagewände zu verformen. Wenn dies geschieht, muss der gesamte Behälter der Waschmaschine ausgetauscht werden.

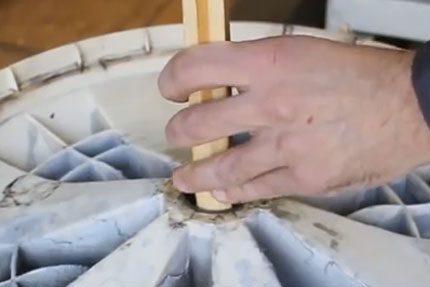

Das Verfahren zum Einpressen eines neuen Lagers. Als Presswerkzeug wird ein gewöhnlicher Holzblock aus hartem Holz verwendet, dessen Querschnitt an der Längsseite dem Lagerdurchmesser entspricht.

Das Lager muss genau an den Rändern der Aufnahmenut platziert werden. Dann wird es mit einem Holzblock, dessen Querschnitt dem Außendurchmesser des Lagers entspricht, durch gleichmäßige, leichte Hammerschläge auf den Umfang langsam an seinen Platz gepresst. Dieselbe Vorgehensweise wird auch beim zweiten Lager angewandt.

Nach dem Einpressen der Stützelemente muss von der Innenseite des Gehäuses des Tanks eine neue Wellendichtung an der Lagerbaugruppe angebracht werden. Auch der Einbau der Dichtung erfordert ein vorsichtiges und sorgfältiges Vorgehen.

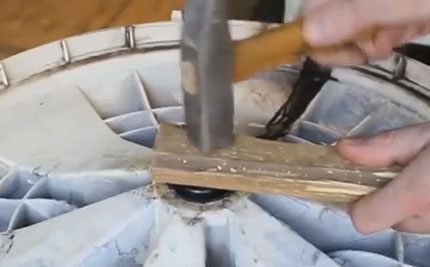

Auf diese Weise wird der Dichtring in die Nut des Trommelgehäuses eingepresst. Durch gleichmäßige Verteilung der Schläge über die gesamte Fläche des Dichtrings mit einem Holzblock.

Als nächstes wird die Trommelwelle auf die Lager aufgesetzt, jedoch muss die Welle zuerst mit feinem Schleifpapier gereinigt und ihre Oberfläche mit einer dünnen Schicht Ziatim 221 oder einem ähnlichen Mittel geschmiert werden. Es bleibt nur noch, die beiden Hälften des Tanks zu verbinden und die Maschine zusammenzubauen.

Schritt 6. Wiederzusammenbau der Waschmaschine

Die Montage des Geräts erfolgt in umgekehrter Reihenfolge. Der zusammengebaute Tank wird in das Gehäuse eingesetzt, an die Dämpfungsfedern gehängt, an die unteren Stoßdämpfer befestigt und über die Manschette mit der Einfülltür verbunden.

Danach wird das Gegengewicht auf dem oberen Teil des Tanks platziert, mit Schrauben befestigt, und man geht zur Motorhalterung über. Nachdem der Elektromotor am Gehäuse des Waschmaschinentanks befestigt ist, wird die Riemenscheibe auf die Trommelwelle aufgesetzt, mit einer Schraube gesichert und mit dem Keilriemen mit der Motorscheibe verbunden.

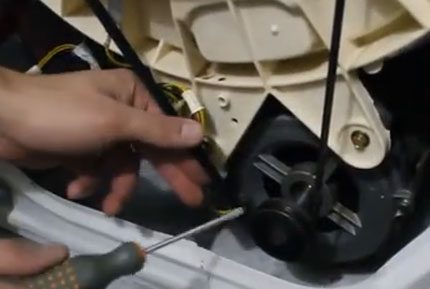

Befestigung des Motors am Gehäuse des Tanks und Montage des Antriebsriemens. Außerdem wird am Gehäuse in der Regel das Kabelbündel befestigt, das den Elektromotor mit Strom versorgt.

Als Nächstes erfolgt der Einbau der Bedienblende. Dieser Teil der Konstruktion wird unter Berücksichtigung der zuvor gemachten Markierungen für die elektrischen Anschlüsse montiert.

Anschließend wird das Gehäuse des Waschmittelbehälters eingebaut und das Gehäuse der Waschmaschine mit der oberen Abdeckung geschlossen. Das war's – der Austausch der Lager der Waschmaschine ist erfolgreich abgeschlossen.

Zum Abschluss der Montage werden die Wasserzulauf- und Ablaufschläuche angeschlossen. Dabei wird empfohlen, die Siebfilter (am Einlassventil und im Ablaufpumpengehäuse) herauszunehmen, zu reinigen oder durch neue zu ersetzen.

Besonderheiten bei der Reparatur von Modellen mit Toplader

Die Reparatur der Lagerbaugruppe für Indesit-Konstruktionen mit vertikaler Beladung ist in gewisser Weise sogar einfacher als bei Geräten mit horizontaler Bauweise. Die Konfiguration des vertikalen Beladungstanks dieser Waschmaschinen zeichnet sich dadurch aus, dass für den Austausch des (einen!) Lagers und der Wellendichtung nicht die gesamte Waschsystem demontiert werden muss.

Es genügt, die Seitenverkleidung auf der Seite zu öffnen, auf der sich die Trommelriemenscheibe befindet, und die Riemenscheibe zu demontieren.

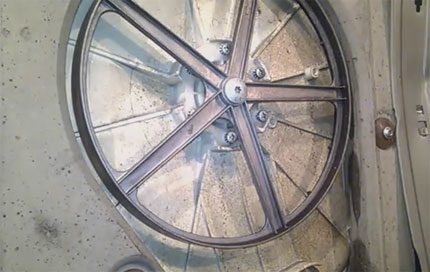

So sieht die Riemenscheibe eines Indesit-Geräts aus, das für die vertikale Beladung von Wäsche ausgelegt ist. Sie wird mit einer Schraube an der Welle befestigt, deren Kopf einen Schlitz für einen Sternschlüssel hat. Hinter der Riemenscheibe sind am Gehäuse des Laugenbehälters mehrere Schrauben zur Befestigung der Nabe zu sehen.

So wird der Zugang zur Nabe freigelegt, in deren Gehäuse das Lager eingepresst und die Wellendichtung eingebaut ist. Die Nabe ist als abnehmbares Teil ausgeführt. Sie wird mit mehreren Schrauben am Gehäuse des Laugenbehälters befestigt. Nach dem Lösen der Schrauben lässt sich die Nabe leicht abnehmen.

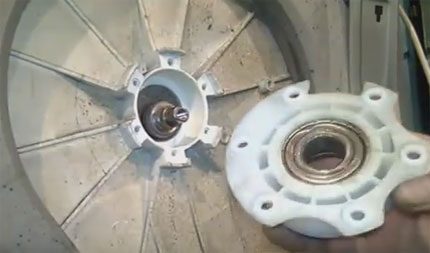

Die demontierte Nabe, in der das Stützlager sichtbar ist. Man kann es auch vorsichtig herausschlagen und durch ein neues ersetzen. Meistens wird dies jedoch nicht getan. Man tauscht einfach die gesamte Nabe aus.

Üblicherweise wird das Trommellager, wenn es zerstört ist, nicht einzeln ausgetauscht, ebenso wie die Wellendichtung.

Man erwirbt die Nabe als vollständigen Montagesatz (zusammen mit dem eingebauten Lager und der Wellendichtung) und tauscht dieses Bauteil komplett aus. Dieser Ansatz erscheint praktischer.

Mit allen möglichen Reparaturarbeiten, die dem selbstständigen Besitzer einer Indesit-Waschmaschine zugänglich sind, macht der folgende Artikel vertraut, in dem die verschiedenen Defektarten und deren Behebungsmöglichkeiten detailliert erläutert werden.

Fazit und nützliche Videos zum Thema

Wie man die Reparatur an einer Waschmaschine mit einem Kunststoffbehälter durchführt, erfahren Sie im folgenden Video:

Zum Abschluss des Themas Lager- und Nabenwechsel an Waschmaschinen der Marke Indesit ist anzumerken: Die meisten Modelle sind als Einwegprodukte konzipiert. Das heißt, der Gerätehersteller hat diese Konstruktionen standardmäßig unter dem Gesichtspunkt ihrer fehlenden Reparierbarkeit entwickelt.

Solche Geräte sollten nach Ablauf der angegebenen Lebensdauer vollständig ausgetauscht werden. Dennoch zeigt die Praxis, dass sich praktisch jedes Modell reparieren lässt.

Möchten Sie berichten, wie Sie Ihre Indesit-Waschmaschine eigenhändig wieder funktionsfähig gemacht haben? Verfügen Sie über Informationen oder technische Besonderheiten, die Sie mit den Besuchern der Website teilen möchten? Bitte schreiben Sie Ihre Kommentare in das untenstehende Formular, teilen Sie nützliche Informationen und Fotos zum Thema des Artikels.
