Bosch Geschirrspüler Installation: Wie Sie den Geschirrspüler richtig installieren und anschließen

Der Wunsch, eine elektrische Geschirrspülmaschine in der Küche zu installieren, ist nachvollziehbar: Sie spart Zeit, verbraucht minimal Wasser und reinigt das Geschirr gründlich von Fettflecken und angetrockneten Speiseresten.

Die eigenständige Installation eines Bosch Geschirrspülers unterscheidet sich grundsätzlich nicht vom Anschluss ähnlicher technischer Geräte, zudem ist die Montageanleitung mit detaillierten schematischen Darstellungen versehen. In diesem Artikel betrachten wir die Vorgehensweise bei der Installation des Geschirrspülers und die Besonderheiten seines Anschlusses an die Versorgungsleitungen, ergänzt durch Schritt-für-Schritt-Fotos und thematische Videos.

Bestimmung des Standorts für die Geschirrspülmaschine

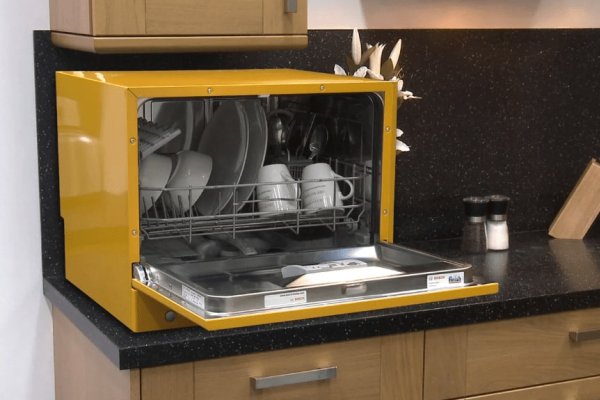

Vor dem Kauf eines Küchenhelfers sollten Sie die räumlichen Gegebenheiten prüfen und einen Platz für das neue Haushaltsgerät finden. Es gibt Tisch- und Standmodelle, Einbau-, Unterbau- und freistehende Maschinentypen, sodass Sie die am besten geeignete Variante auswählen können. Die besten Geschirrspülermodelle der Marke Bosch haben wir im folgenden Artikel besprochen.

Auf den Kauf verzichten sollten Sie nur, wenn die Küche sehr klein ist und jeder Zentimeter Nutzfläche bereits belegt ist.

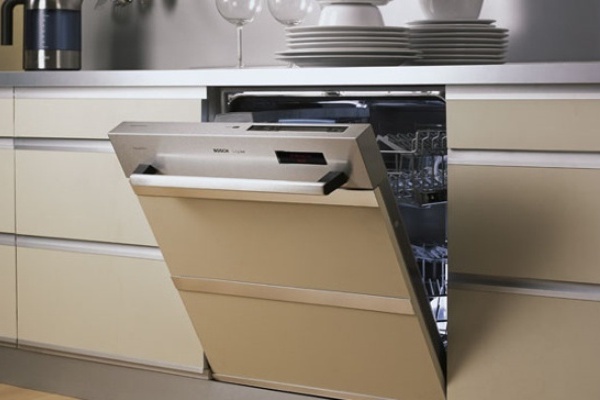

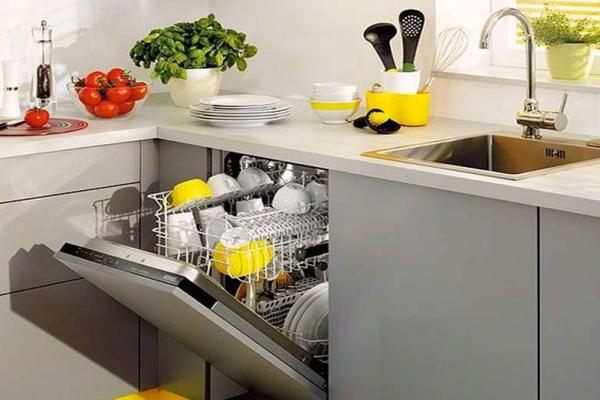

Üblicherweise wird der Geschirrspüler im unteren Bereich der Küchenmöbel in der Nähe der Spüle platziert. Der Anschlussort wird durch die Position der Abwasser- und Wasserleitungen bestimmt. Je näher das Gerät an den Rohren steht, desto weniger Probleme gibt es bei der Installation und dem Anschluss des Bosch Geschirrspülers, unabhängig von seinen technischen Eigenschaften.

Man sollte nicht vergessen, dass jede Ersparnis ein Zugeständnis ist. Nehmen wir an, schmale Einbau-Geschirrspüler verarbeiten problemlos Serviergarnituren – Teller, Besteck, Tassen – sofern sie richtig beladen werden, aber einige Modelle sind nicht zum Reinigen von Töpfen, Backblechen, Backformen und Pfannen geeignet. Und Hausfrauen in großen Familien wissen genau, wie viel Zeit und Mühe die Reinigung von großem Geschirr erfordert.

Allgemeine Empfehlungen und Regeln

Damit das Gerät während des Gebrauchs keine Beanstandungen hervorruft und keine Reparaturen oder häufige Wartung erfordert, muss die Art der Installation sorgfältig geplant werden.

Für alle Arten von Geschirrspülern gilt folgender Anschlussvorgang:

• Überprüfung des Lieferumfangs und der Unversehrtheit des Geräts nach dem Transport ins Haus.
• Aufstellung an einem vorher festgelegten Ort auf dem Tisch, dem Boden oder in einem Möbelmodul.
• Anschluss an die Kanalisation mit einem Ablaufschlauch, der in das Waschbecken eingeführt oder mit einem Adapter an den Siphon angeschlossen wird.
• Anschluss an die Wasserleitung mit einem Zulaufschlauch.
• Installation einer separaten Steckdose oder Verwendung einer bereits vorhandenen.

Wenn es Schwierigkeiten beim Anschließen der Schläuche oder beim Einrichten der Steckdose gibt, kann die Reihenfolge geändert werden, dennoch muss jeder Punkt der Liste erfüllt werden.

Der Zugang zu den Seitenwänden von Einbaugeschirrspülern ist nicht möglich, aber bei Tisch-, Anbau- und freistehenden Modellen ist er vorhanden. Sorgen Sie für Schutz vor Verbrennungen – die Seitenflächen werden während des Spülvorgangs sehr heiß. Dazu müssen die von Servicezentren angebotenen Seitenabdeckungen angebracht werden.

Es gibt eine Reihe von Regeln, deren Einhaltung hilft, Problemsituationen und Unfälle zu vermeiden. Sie sind in der Regel in der Anleitung aufgeführt, daher ist die wichtigste Anforderung ein sorgfältiges Studium der Dokumentation.

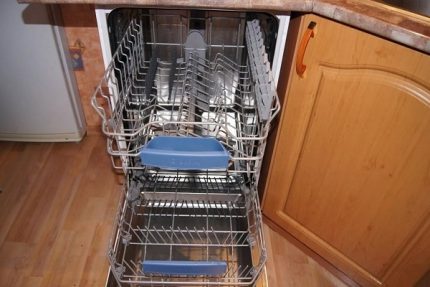

Es wird nicht empfohlen, den Geschirrspüler in der Nähe eines Heizkörpers aufzustellen: Die vom Heizkörper abgegebene Wärme beeinträchtigt sein „Wohlbefinden“. Wenn die Maschine neben dem Kühlschrank eingebaut wird, leidet im Gegenteil dieser darunter.

Achten Sie darauf, dass auch das Netzkabel keiner Erwärmung ausgesetzt ist, da sonst die Isolierung schmilzt und es zu einem Kurzschluss oder Stromleck kommen kann – beides ist gefährlich.

Wenn Sie bisher keine Haushaltsgeräte installiert oder repariert haben, ist es bei vielen Fragen besser, Ihre eigenen Bemühungen mit den Dienstleistungen eines Servicecenters zu kombinieren. Ein eigenständiger Eingriff schadet nur.

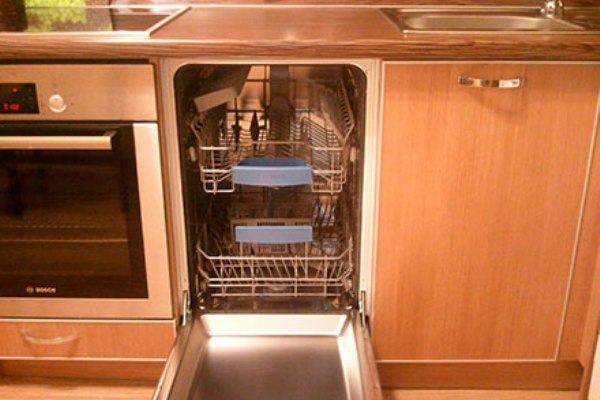

Überprüfen Sie nach der Installation unbedingt, ob die Tür gut öffnet und ob das (die) Belademodul(e) einwandfrei funktionieren. Wenn wenig Platz vorhanden ist, erzeugt die geöffnete Tür einen Platzmangel – vergessen Sie das bei der weiteren Nutzung nicht und versuchen Sie, die Möbel so zu stellen, dass die Maschine leicht zu warten ist.

Anleitung zur Installation des Bosch Geräts

Organisationen, die Haushaltsgeräte verkaufen, bieten in der Regel Installationsdienste an. Sie sollten diese nicht vernachlässigen, wenn Sie die Garantie für Ihren neuen Geschirrspüler behalten möchten. Wenn der Anruf eines Fachmanns aus irgendeinem Grund nicht möglich ist, lesen Sie die Anleitung sorgfältig.

Darin finden Sie Diagramme und Empfehlungen, wie Sie ein bestimmtes Modell der Bosch-Geschirrspülmaschine selbst richtig installieren können.

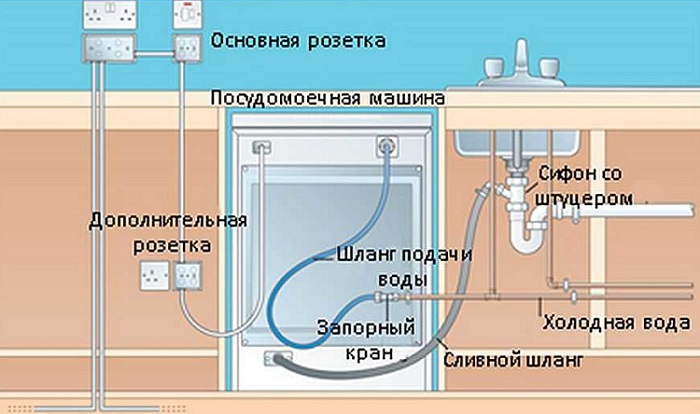

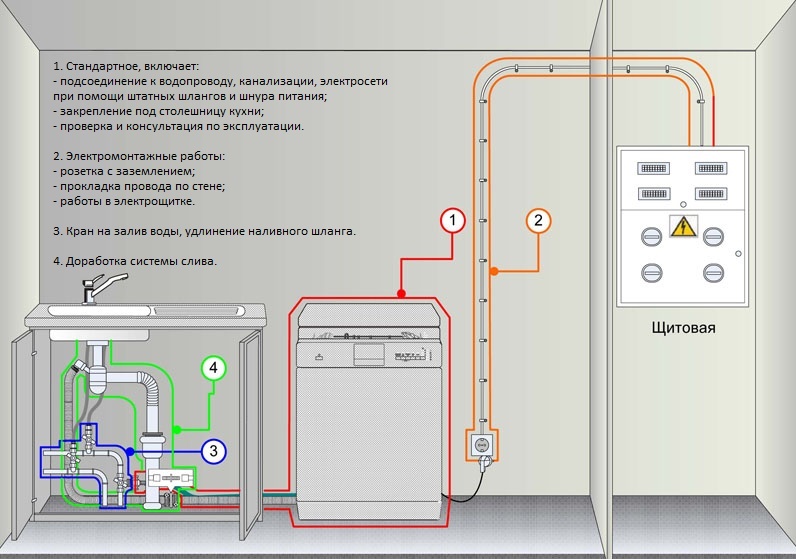

Vor der Installation einer Geschirrspülmaschine sollte der Installationsplan gründlich durchdacht und die optimale Anschlussvariante mit den kürzestmöglichen Wegen für die Kommunikationsleitungen gewählt werden.

Schritt #1 – Anschluss an die Kanalisation

Zum Verbinden des Waschbereichs der Maschine mit dem Abwasserrohr wird ein Ablaufschlauch verwendet. Er kann Teil des Lieferumfangs sein oder separat erworben werden. Der Ablaufschlauch kann glatt oder gewellt sein. Ersterer setzt weniger Ablagerungen an, letzterer lässt sich besser biegen.

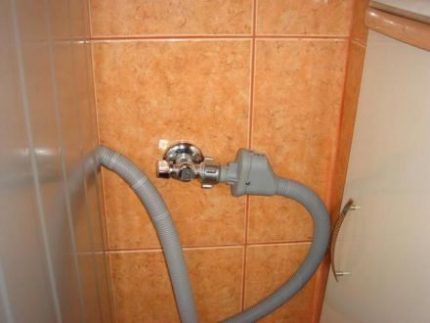

Normalerweise sind die Ablaufanschlüsse hinter den Möbeln verborgen. Falls sie jedoch aus bestimmten Gründen nach außen geführt sind, müssen Sie Heizgeräte und Gegenstände mit scharfen Kanten, wie z. B. Hocker, wegrücken.

Wir empfehlen, sich nicht mit dem einfachen Einstecken des Ablaufschlauchs in den Kanalabfluss zu begnügen, sondern eine Reihe von Maßnahmen durchzuführen, die die Maschine und den angeschlossenen Schlauch in Zukunft vor zusätzlichen Reparaturen und Reinigungen bewahren:

• Verwenden Sie unbedingt einen Siphon – so werden Sie für immer die durch unangenehme Gerüche verursachten Unannehmlichkeiten los;
• Ein schleifenförmiger Bogen in einem Abstand von 45-55 cm vom Boden hilft, einen Rückfluss des Wassers zu vermeiden;
• Stellen Sie die Dichtheit der Verbindung des Ablaufs mit dem Kanalrohr sicher, um das Risiko von Leckagen und Überschwemmungen auszuschließen.

Es ist nicht sinnvoll, die Verbindungen mit Dichtungsmasse zu vergießen – beim Austausch von Komponenten müssten Sie die gesamte Ausrüstung entfernen. Ebenso zuverlässig sind Schellen, die den Schlauch gleichmäßig über den gesamten Umfang zusammenziehen. Es gibt Geräte mit plastischen Überwurfmuttern – sie sind nicht so zuverlässig, können aber bei ständiger Kontrolle über lange Zeit Dichtheit gewährleisten.

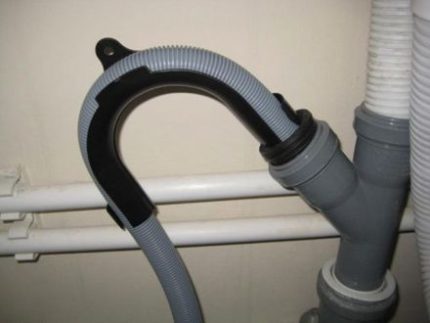

Ein Satz bestehend aus einem schrägen T-Stück, einem Wellrohr und einem gebogenen Polymer-Einsatzstück, der mehrere Aufgaben gleichzeitig löst: sorgt für den Ablauf, schützt vor Gerüchen, verhindert Rückfluss.

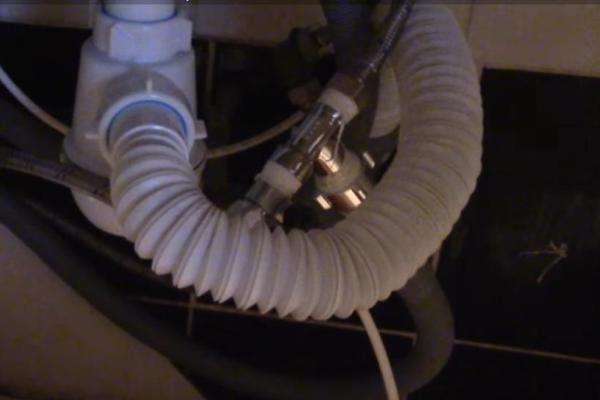

Für den Anschluss des Ablaufs von Geschirrspülern an Küchenspülen werden Siphons mit einem Stutzen hergestellt, der für die Verbindung mit dem Schlauch vorgesehen ist. Sie überzeugen durch kompakte Abmessungen, optimale Form und ein bequemes Montageschema des Systems.

Für den Anschluss an die Kanalisation ist also Folgendes erforderlich:

• Befestigen Sie den Ablaufschlauch am Ausgangsstutzen der Maschine;
• den Schlauch an den Geruchsverschluss anschließen;
• Sorgen Sie mit einem Adapter für einen dichten Eintritt in das Kanalrohr.

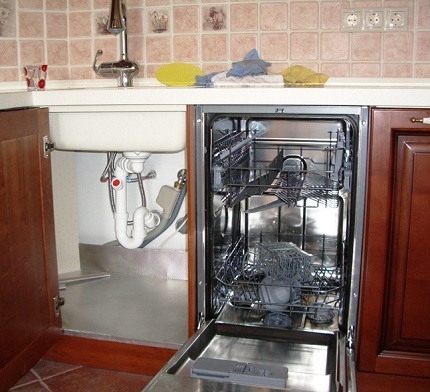

Wenn die Maschine neben der Spüle platziert wurde, erfolgt der Anschluss viel einfacher, da ein gemeinsamer Ablaufknoten eingerichtet werden kann.

Ein zusätzlicher Vorteil der Platzierung der Spülmaschine neben dem Waschbecken ist die einfache Wartung: Selbst wenn eine Verstopfung auftritt, ist es viel einfacher, die Ablaufschläuche im Inneren des Spülbeckenschranks zu demontieren, als einen Teil der Möbel zu entfernen, um an den separaten Ablauf hinter der Maschine zu gelangen.

Schritt #2 – Anschluss an die Wasserleitung

Um das Wasser richtig anzuschließen, sehen Sie unbedingt in die Anleitung. Die Hersteller geben die gewünschte Temperatur des zugeführten Wassers an, und oft sollte sie +25 °C nicht überschreiten. Das bedeutet, dass die Maschine das Wasser selbst auf die erforderliche Temperatur erhitzt und nur an den Kaltwasseranschluss angeschlossen werden kann.

Dieses Prinzip gilt auch für eine Reihe von Waschmaschinenmodellen.

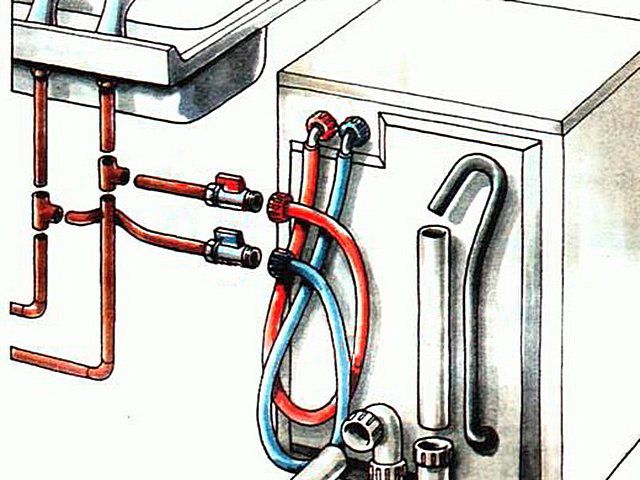

Einige Modelle sind mit einem doppelten Anschluss ausgestattet – an die Kalt- und Warmwasserleitungen. Dies ist im Gerätepass angegeben und durch die technischen Eigenschaften des Geräts begründet.

Reparaturfachleute für Geschirrspüler empfehlen dringend, kein Risiko einzugehen und sich dennoch nur auf den Kaltwasseranschluss zu beschränken, und zwar aus folgenden Gründen:

• Im Gegensatz zu Systemen mit erwärmtem Wasser in Privathäusern, die selbst geregelt werden, können zentrale Systeme die empfohlene Temperatur nicht gewährleisten, und diese überschreitet häufig die vom Hersteller angegebenen Parameter.
• Warmwasserleitungen sind manchmal nicht mit Filtern ausgestattet, und das Wasser ist von schlechter Qualität.
• Im Sommer wird das Warmwasser oft für einen Monat abgestellt, um Wartungs- und Reparaturarbeiten an den Netzen durchzuführen.
• Möglicherweise ist die Nutzung von Warmwasser teurer als der Strom zum Erhitzen von kaltem Wasser – moderne Sparmodi und Entwicklungen von Bosch haben den Energieverbrauch minimiert.

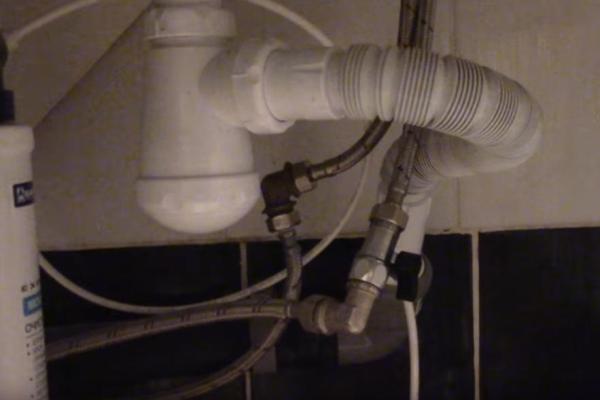

Wenn der Geschirrspüler neben der Spüle platziert wird, ist es am einfachsten, einen Anschluss an die Leitung vorzunehmen, die zum Mischer führt. Dazu wird ein T-Stück mit der Möglichkeit zum Absperren einer Leitung verwendet. Es hat die Ausgangsgrößen „Mutter“-„Vater“ ½ Zoll und einen Abgang für den Geschirrspüler mit Außengewinde ¾ Zoll.

Am Seitenausgang ist ein Absperrventil angebracht. Ein Produkt mit Absperrarmatur ist etwas teurer, ermöglicht aber das Absperren des Wassers, das über den Schlauch in die Maschine fließt. Dies ist praktisch, wenn dringend Reparaturen durchgeführt oder Teile des Geschirrspülers ausgetauscht werden müssen.

Das T-Stück muss so positioniert werden, dass es frei zugänglich ist, falls das Wasser für den Geschirrspüler abgestellt werden muss.

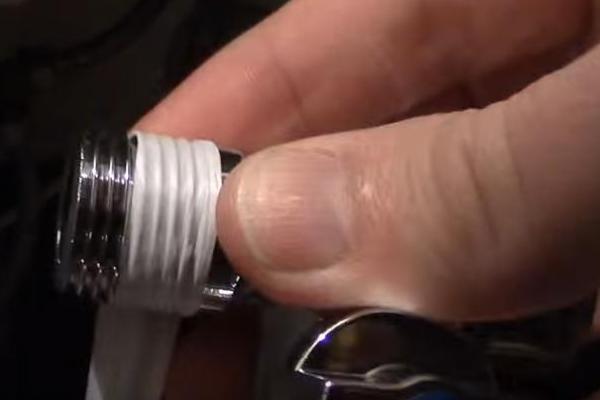

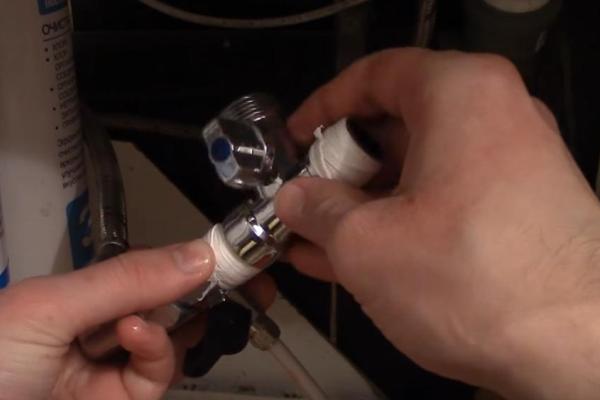

Vor der Installation des Adapters mit Ventil sollte dessen Funktionsfähigkeit überprüft werden, um eine erneute Montage zu vermeiden. Dazu wird Wasser in den seitlichen Auslassstutzen eingefüllt und das Ventil in verschiedene Positionen gedreht.

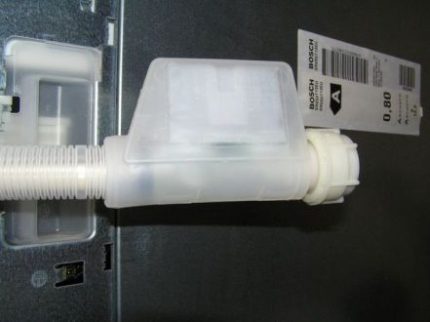

Wenn die Maschine mit einem elektromagnetischen Ventil ausgestattet ist, das die Wasserzufuhr im Notfall unterbricht (Funktion „Aqua-Stop“), dann muss auch für dessen Platzierung ein Bereich im Zugangsbereich vorgesehen werden.

Oft beschränkt sich die Kaltwasserinstallation nicht auf ein T-Stück: Unter der Spüle sind bereits Filter, der Schlauch der Waschmaschine oder der Anschluss zum Boiler installiert. In diesem Fall ist es praktischer, einen Verteiler mit mehreren Ausgangsstutzen zu verwenden. Ein aus Polypropylen oder Metall bestehendes Teil wird in die Kaltwasserzuleitung eingesetzt, und daran werden die zu den Haushaltsgeräten führenden Schläuche angeschlossen.

In der Praxis können beim Anschluss der Geschirrspülmaschine an die Wasserleitung verschiedene Probleme auftreten; die Hauptsache ist, eine optimale Lösung zu finden.

Zum Beispiel hat es sich bewährt, bei der Installation der Maschine in größerer Entfernung von der Spüle die Wasserleitung zu verlängern, anstatt die flexiblen Schläuche zu verlängern. Deshalb sollten vor der Bestellung einer neuen Küchenzeile zunächst alle Fragen zur Installation der Geräte geklärt werden.

Schritt #3 – Stromversorgung sicherstellen

Um den Anschluss der Geschirrspülmaschine von Bosch an das Stromnetz selbst durchzuführen, sind Kenntnisse in der Elektroinstallation erforderlich; andernfalls empfehlen wir, sich an einen qualifizierten Fachmann zu wenden.

Folgende Materialien werden benötigt:

• Kabel VVG (oder VVGng) 3*2,5;
• Steckdose mit Erdung, 16 A;
• Leitungsschutzschalter.

Das Kabel wird in eine vorbereitete Schlitze eingelegt und über eine Unterputzdose angeschlossen. Es ist unbedingt darauf zu achten, einen kleinen Vorrat an Leitungen in der Dose zu lassen, falls ein erneuter Anschluss erforderlich ist.

Im Voraus muss der Installationsort der Steckdose gewählt werden. Empfohlen wird oberhalb/unterhalb der Arbeitsplatte, in einer Höhe von 0,7–0,9 m über dem Boden, links/rechts/über dem Gerät, aber häufig wird sie unten installiert. Die Installation unter dem Ablaufschlauch der Geschirrspülmaschine ist verboten.

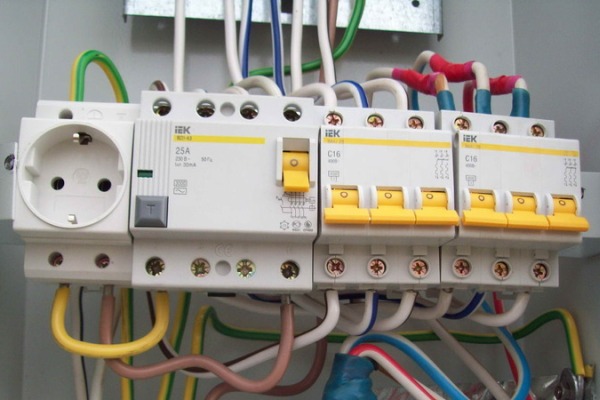

Anschließend wird im Verteilerkasten ein separater Fehlerstromschutzschalter installiert: Die blaue Ader ist der Neutralleiter (N), die weiße Ader ist Klemme 2, das gelb-grüne Kabel wird an die Erdungsklemme angeschlossen.

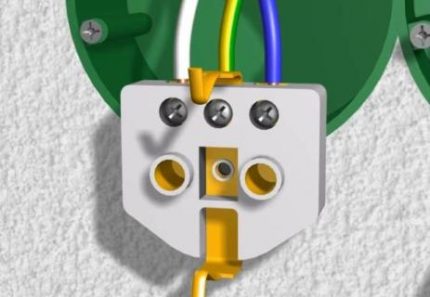

In der Steckdose werden die Leitungen in folgender Reihenfolge angeschlossen: Phase und Neutralleiter kommen an die seitlichen Klemmen, die Erde – an die mittlere Klemme, die für die Erdung vorgesehen ist.

Im Handbuch der Geschirrspülmaschine von Bosch sind die technischen Daten angegeben, die zwingend einzuhalten sind. Zum Beispiel Spannung 220–240 V, 50–60 Hz, Leistungsaufnahme 2200–2400 W, empfohlene Daten für das Schutzgerät – 16 A.

Nach dem Anschluss an das Stromnetz wird ein Testlauf des Geschirrspülers durchgeführt. Während des Tests können Sie die Ausführung der grundlegenden Funktionen überprüfen und den Geräuschpegel kontrollieren. Nach dem Betrieb sollten Sie die Schläuche auf Undichtigkeiten untersuchen. Falls welche vorhanden sind, verbinden Sie diese erneut und dichten Sie die Verbindungsstellen sorgfältiger ab.

Auch vor der Inbetriebnahme ist es ratsam, sich mit den Bedienungsanleitungen für Geschirrspüler vertraut zu machen.

Fazit und nützliche Videos zum Thema

Die Installation der Geräte erfolgt streng nach der Anleitung. Wie das in der Praxis aussieht, können Sie in den folgenden Videos sehen.

Installation des Modells BOSCH SPV58M50 – alles streng nach Anleitung:

Tipps zum Anschluss des eingebauten Bosch-Geschirrspülers SMV45IX00R:

Test des Modells Bosch SPV40X80:

Mit der Anleitung und unter Einhaltung der Sicherheitsvorschriften lässt sich selbst die teuerste Bosch-Geschirrspülmaschine installieren. Bei Schwierigkeiten mit dem Anschluss an Abwasser, Wasserleitung oder Strom wenden Sie sich jedoch unbedingt an den Kundendienst. Dort können Sie auch Wartungs- und Reparaturdienstleistungen für Haushaltsgeräte bestellen. Obwohl man eine Reihe von Störungen an einer Bosch-Geschirrspülmaschine durchaus selbst reparieren kann.

Möchten Sie unseren Beitrag mit nützlichen Informationen ergänzen oder Ihre eigenen Erfahrungen mit der Installation eines Bosch-Geschirrspülers teilen? Erzählen Sie von den Schwierigkeiten, die Ihnen bei der Montage begegnet sind, schreiben Sie Ihre Empfehlungen und teilen Sie Fotos Ihrer abgeschlossenen Arbeit in den Kommentaren zu diesem Artikel.
