So schließen Sie eine Internet-Steckdose an: Schritt-für-Schritt-Installationsanleitung

Sie haben den Bedarf, eine spezielle Dose für den Internetanschluss zu installieren, möchten aber keinesfalls einen Fachmann rufen? Geben Sie zu, dass die Eigenmontage Geld spart und Sie von der Qualität der ausgeführten Arbeiten überzeugt sein können.

Aber Sie wissen nicht, wie man eine Internetdose anschließt und was dazu benötigt wird? Wir zeigen Ihnen, wo Sie beginnen sollten – dieser Artikel erklärt dem Heimwerker und Bauingenieur die Besonderheiten des Anschlusses und gibt umfassende Antworten auf alle damit verbundenen Fragen.

Anschauliche Fotos und nützliche Videos helfen, den Montageprozess zu verstehen und zeigen, worauf Sie beim Anschluss der RJ-45-Steckdosen achten müssen.

Notwendigkeit der Installation einer Dose

Die meisten von uns leben in Mehrzimmerwohnungen und Privathäusern. Für jeden einzelnen Raum solcher Wohnungen muss eine kleine, aber ziemlich “heimtückische” Aufgabe gelöst werden: auf jede verfügbare Weise einen “Punkt” für den Internetanschluss verschiedener Gerätetypen zu schaffen.

Die Antwort scheint offensichtlich – einen WLAN-Router kaufen und installieren, und es gibt keine Probleme. Aber manche Menschen sind gelinde gesagt nicht begeistert von den negativen Auswirkungen elektromagnetischer Wellen von mittel- und leistungsschwachen Generatoren auf ihre eigene Gesundheit, die ihrer Angehörigen und insbesondere kleiner Kinder.

Bei der Auswahl einer Internetdose sollten Sie bedenken, dass für ein Wohnzimmer eine Einzel- oder Doppeldose ausreicht. Für ein Büro sollten Sie über modulare Dosen nachdenken.

Daher lohnt es sich, über die Reduzierung des elektromagnetischen “Smogs” in unseren Häusern und Wohnungen nachzudenken.

Eine dieser Methoden ist die Installation von Internetdosen direkt in den Wänden des Raumes.

Die Installation von Dosen für den Internetanschluss erfolgt nach den allgemeinen Regeln für alle Elektroinstallationsgeräte. Analog dazu werden sie für verdeckte und offene Verkabelung hergestellt.

Man muss verstehen, dass dies nur eine der Möglichkeiten ist, einen Mehrpunkt-Internetzugang für Laptops, Desktop-Computer, Miniserver und persönliche Datenspeicher im Haus/in der Wohnung/im Büro bereitzustellen.

Der Prozess des Anschließens der Steckdose mit eigenen Händen wird im Folgenden in Form einer Schritt-für-Schritt-Fotoanleitung dargestellt.

Einsatzmöglichkeiten von Internetdosen

Neben den “häuslichen” Nutzungsprojekten gibt es noch eine ganze Reihe weiterer Möglichkeiten.

Bei denen die Installation solcher Steckdosen für das Internet nicht nur relevant, sondern manchmal auch eine originelle Lösung für eine besondere, sicherheitskritische Situation unter Berücksichtigung der technischen Bedingungen für den Internetzugang ist.

Je nach Art und Zweck des Gebäudes werden technische Anforderungen an die Einrichtung der Wohnungen in solchen Gebäuden gestellt.

Man kann mehrere Hauptkategorien solcher Räume unterscheiden:

• Büros, Hörsäle und Serverräume;
• Internetcafés und elektronische Bibliotheken;
• IT-Geschäfte und Werkstätten für Computertechnik;
• Gebäude mit erhöhtem Einbruchschutz.

Für die meisten Büros und Hörsäle ist es neben dem Vorhandensein drahtloser Internetzugangspunkte zwingend erforderlich, die Wände und Büromöbel mit RJ-45-Steckdosen auszustatten, die den Anschluss von “Arbeits”-Computerstationen an das Internet sowie an lokale Netzwerke ermöglichen.

Kein Serverraum kommt ohne die an den Wänden installierten Buchsen für Twisted-Pair-Kabel aus. Dies ist eine zwingende Anforderung jedes IT-Ingenieurs, der mit dem Bau eines “Serverraums” oder eines Datenspeichers beauftragt ist.

Die Konstruktion ist eine ideale Methode, um auf begrenztem Raum alle notwendigen Schnittstellen zum Anschluss von Laptop, Telefon, Drucker usw. bereitzustellen.

Die rasante Entwicklung der Technik beeinflusst alle Aspekte unseres Lebens, insbesondere die Bildung.

Heute ist es kaum vorstellbar, eine Bildungseinrichtung jeder Stufe, von der Schule bis zur Universität, ohne unterstützende Suchinstrumente (Computer) zu haben. Diese suchen und liefern die notwendigen Informationen in einer riesigen “Wissensdatenbank” – der elektronischen Bibliothek.

Wenn Sie ein Einzelunternehmer oder Geschäftsinhaber sind, der mit dem Verkauf und/oder der Reparatur von Computer- und Bürogeräten zu tun hat, dann ist das Vorhandensein von Steckdosenmodulen für normale Arbeitsbedingungen Ihrer Mitarbeiter einfach “lebensnotwendig”.

Ein weiteres Beispiel für die obligatorische Ausstattung mit Internetdosen und Modulen sind Räume für Unternehmens- und staatliche Sicherheitsdienste.

Sowie Banktresore und andere Lagerstätten mit erhöhtem Einbruchschutz, in denen praktisch jede nennenswerte elektromagnetische Strahlung verboten ist oder ein Abfangen von Paketinformationen durch drahtlose Datenübertragung möglich ist.

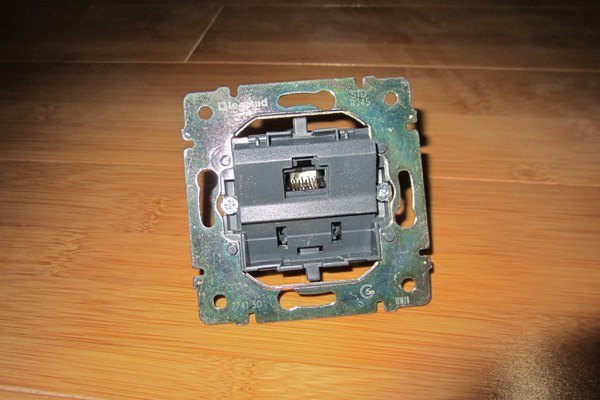

Arten und Typen von Internetdosen

Um zu verstehen, welchen Dosentyp wir in einem bestimmten Fall verwenden müssen, ist es notwendig, die allgemeine Klassifizierung der Dosen für RJ45-Stecker zu verstehen.

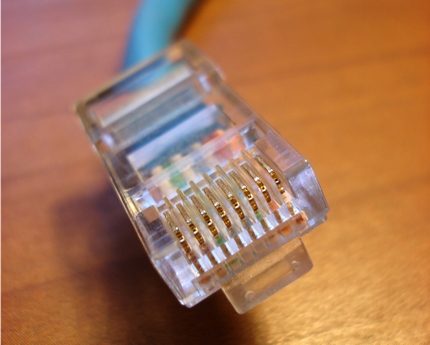

Zuvor: RJ-45 – dies ist ein einheitlicher Standard für die physische Verbindung von Computern und Netzwerk-Switches über ein standardmäßiges 8-adriges abgeschirmtes Kabel, das oft als “Twisted-Pair” bezeichnet wird.

Denn wenn man einen Querschnitt des Kabels macht, kann man leicht 4 verdrillte Drahtpaare erkennen. Mit dieser Art von Kabel wird die überwiegende Mehrheit der Informationsübertragungskanäle in lokalen und öffentlichen Netzen aufgebaut.

Sie könnten auch an Informationen über verschiedene Internetkabel-Varianten und Kaufempfehlungen interessiert sein.

Auf Basis der RJ-45-Schnittstelle wurde eine unzählige Anzahl lokaler, Unternehmensnetzwerke sowie der kabelgebundene Teil des Internets aufgebaut. Es ist der allgemein akzeptierte Steckerstandard für die Datenübertragung im Netzwerk.

Fachleute nennen die folgende Klassifizierung von Steckdosen:

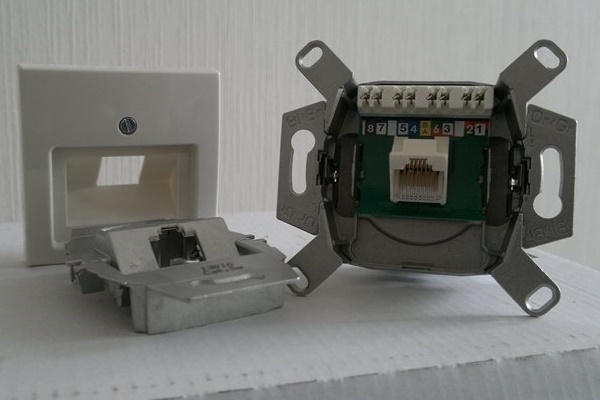

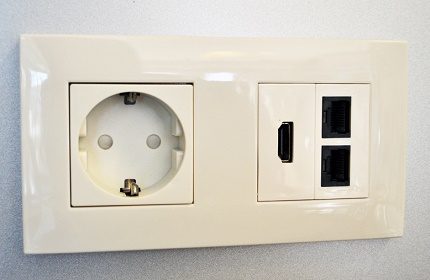

1. Nach Anzahl der Anschlüsse. Man unterscheidet Einzel-, Doppel- und Terminalanschlussdosen mit 4-8 Anschlüssen. Darüber hinaus gibt es eine separate Art von kombinierten Anschlussdosen. In solchen Modulen können zusätzliche Schnittstellentypen enthalten sein, darunter Audio-, USB-, HDMI- und RJ-45 selbst.
2. Nach Datenübertragungsgeschwindigkeit. Es gibt viele Varianten und Kategorien, von denen die wichtigsten die Kategorie 3 – Übertragungsrate bis zu 100 Mbit/s, Kategorie 5e – bis zu 1000 Mbit/s und Kategorie 6 – bis zu 10 Gbit/s auf eine Entfernung von bis zu 55 Metern – sind.
3. Nach dem Befestigungsprinzip. Analog zu stromführenden Elektroinstallationsprodukten gibt es interne und aufputz Computeranschlussdosen. Bei der internen Anschlussdose ist der Mechanismus (Kontaktgruppe der Klemmen) in die Wand eingelassen, bei der Aufputzvariante ist er auf der Wandoberfläche verlegt.

Bei einer verdeckt in der Wand verlegten Anschlussdose ist zwingend ein schützender Kunststoffbecher in der Wand erforderlich, in den der Klemmenblock eingesetzt wird. Die Aufputzdose wird in der Regel mit einer Aufputzplatte an der Wandoberfläche befestigt.

Was die Hersteller betrifft: Es gibt viele, inländische und ausländische. In letzter Zeit beginnen die “chinesischen” Unternehmen für Netzwerkausrüstung, sich in Bezug auf die Qualität der Endprodukte im Vergleich zu anderen anzugleichen.

Eindeutig hochwertig ist die Produktion von Weltmarken wie Digitus, Legrand, VIKO usw.

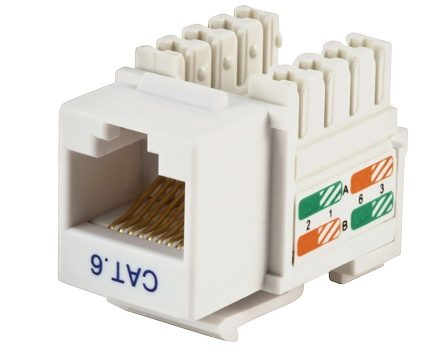

Besonders zu erwähnen sind die “Keystones” – Keystones.

Die Besonderheit von Keystones ist, dass man mit ihnen praktisch jeden Computer mit jeder beliebigen Schnittstellenausstattung versorgen kann. In letzter Zeit gewinnen HDMI-Keystones weite Verbreitung.

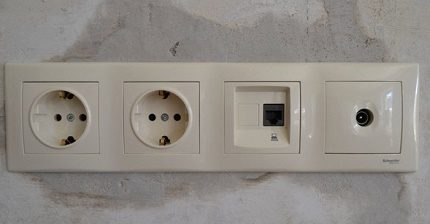

Dies ist eine modulare Architektur zur Platzierung einzelner “Steine” – modularer Anschlüsse für die unterschiedlichsten Audio-, Video-, Telefon-, optischen, Mini-DIN- und andere Schnittstellen, einschließlich RJ-45 auf einer standardisierten Steckdosenblockplatte.

Dies ist ein recht flexibles und skalierbares System zur Bereitstellung von Schnittstellen für den Endbenutzer.

Verlegung von “Twisted-Pair”-Kabeln in/an Wänden

Gehen wir von der Theorie zur Praxis über. Wenn es um das Verlegen von Kabeln und Leitungen in einem Neubau geht, sollten keine besonderen Fragen auftauchen: Sie legen das Twisted-Pair neben die anderen Leitungen, meist in gewellte Schläuche, und diese in die geschnittenen Rillen.

Sie müssen unbedingt die Anzahl der in den Kanal eingeführten Kabel und deren durchschnittlichen Durchmesser beachten und auch den Kanaldurchmesser +25 % der Summe aller Kabeldurchmesser berücksichtigen.

Anders ist es, wenn Sie Renovierungen in einem bestehenden Raum durchführen und Kanäle neu erstellen. Sie müssen das Material berücksichtigen, aus dem die Wände bestehen: Rahmen-Gipskartonplatten, Ziegel, Beton usw.

Das Schwierigste ist es, Kanäle in Beton/Ziegel zu machen, ohne dabei die anderen Leitungen zu beschädigen.

Zur Lokalisierung von Leitungen in Wänden können Sie alle verfügbaren elektromagnetischen Leitungssucher verwenden.

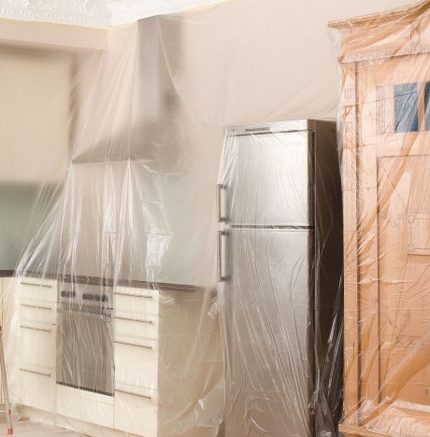

Wenn es nicht möglich ist, die Möbel aus dem Raum zu entfernen, dann sollten Sie sie mit einer Schutzfolie abdecken. Die Dicke beträgt nicht mehr als 1 mm, und die benötigte Menge berechnet sich nach der Formel: (Raumhöhe * Raumumfang) + 10 %

Sie sollten beachten, dass sehr viel Staub entsteht, wenn Sie in Beton arbeiten. Durch das Schlitzen wird alles im Raum mit abrasivem Staub und kleinen Steinchen bedeckt: Wände, Decke, Boden, Möbel, Ausrüstung.

Daher sollten Sie den Raum zuerst leerräumen oder alles mit einer Polyethylenfolie abdecken.

Wir empfehlen Ihnen dringend, folgende Ausrüstung zu tragen:

• einen dichten Overall (Jacke/Hose);
• Kopfschutz (z. B. Badekappe, Stirnband);
• Schutzbrille (wir empfehlen Skibrillen oder andere mit Schutz der Schläfenbereiche);
• dünne und bequeme Handschuhe, Arbeitsschuhe, Atemschutzausrüstung (Schutzmasken, Atemschutzmasken, Mundbinden usw.).

Zum Schlitzen (Erstellen von Kanälen in Porenbeton- oder Ziegelwänden) sollten Sie folgende Werkzeuge verwenden: Schiltzfräsen, Schiltzmaschinen, Nutfräsen.

Alternativ können Sie auch leistungsstarke “Winkelschleifer” mit Trennscheiben (mit Diamantbeschichtung) verwenden. Die Schnitttiefe des Kanals sollte 30–35 mm betragen, die Breite bis 25 mm, ausschließlich für ein oder mehrere Kabel des Twisted-Pair.

Absolut alle Kanäle und Rinnen müssen im rechten Winkel verlegt werden – das ist eine zwingende Regel bei jeder Baurenovierung.

Um die Zeit für die Installation der Dosen zu verkürzen und den Arbeitsaufwand zu reduzieren, können Sie Kunststoff-Montagekanäle – Kabelkanäle – verwenden.

Was die Aussparungen für die Dosen betrifft, werden sie mit einem Bohrhammer, einem elektrischen Hammer oder einer Bohrmaschine/Schlagschrauber mit einem Dosenfräser hergestellt.

Zunächst muss die ungefähre Platzierung der Internetdosen in den Räumen festgelegt werden. In der Regel werden die Löcher für RJ45-Dosen in einer Höhe von 1000-1200 mm über dem Boden oder 150-300 mm gebohrt.

Für Wohnräume reichen eine oder zwei Dosen an gegenüberliegenden Wänden des Raumes aus. Für Büros wird in der Regel eine Dose in der Nähe des zukünftigen Arbeitsplatzes installiert.

In Serverräumen und ähnlich genutzten Räumen wird eine andere Strategie verfolgt: Es werden 3-4 Öffnungen für modulare Dosenblöcke vorbereitet, zwei Blöcke an einer Wand und je einer an den übrigen Wänden.

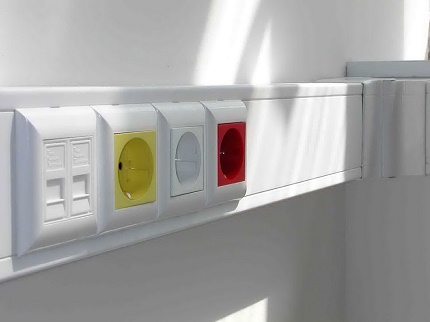

Und das Letzte, worauf Sie bei der Verlegung der Kabel achten müssen: Manchmal besteht die Möglichkeit, die Leitungen unter dem Boden oder in der Raumdecke zu verlegen.

In einer solchen Situation stellt sich die Frage nach dem Schlitzen der Wände nicht. Es reicht aus, das Kabel unter den Boden oder in die Decke zu führen und im Bereich der Dosenöffnung an der Wand herauszuführen.

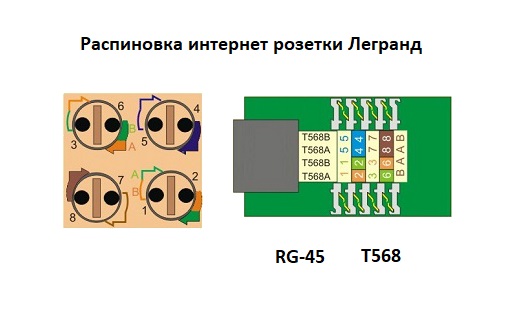

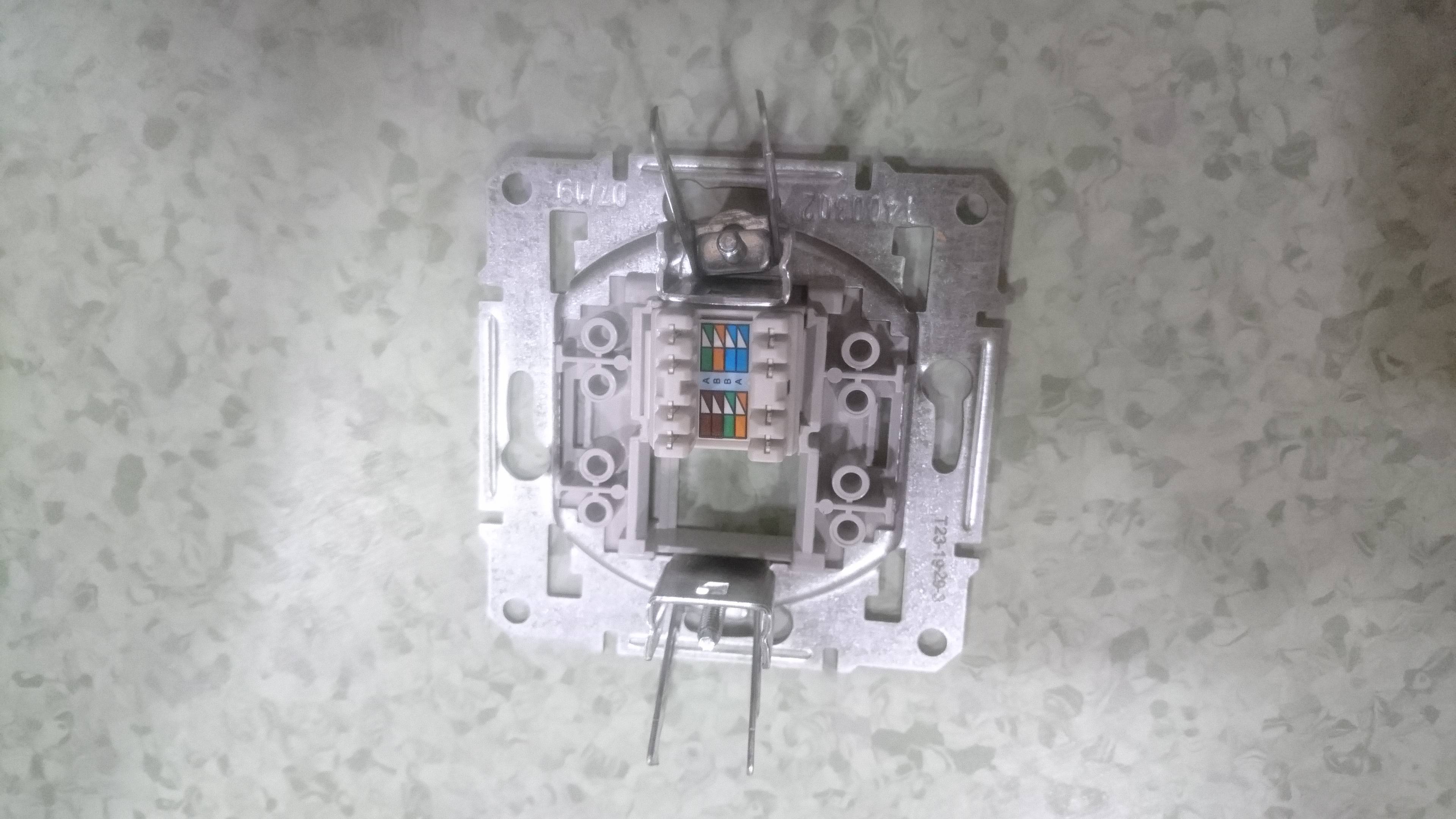

Beim Anschluss der Internetdose ist es äußerst wichtig, die korrekte Pinbelegung vorzunehmen. Im linken Diagramm sind zwei unterschiedliche Varianten der Verkabelung der Dose mit Klemmkontakten farblich gekennzeichnet. Im rechten Diagramm erfolgt die Befestigung mit Schneidklemmen.

Besonderheiten der RJ-45-Kabelbelegung

Bevor Sie Internetsteckdosen anschließen, müssen Sie genau wissen und verstehen, wohin und in welcher Farbe jeder einzelne Ader der Twisted-Pair-Leitung zu montieren ist. Dazu müssen Sie das Crimpschema und die Regeln für das eigenhändige Crimpen von RJ-45-Kabeln kennen.

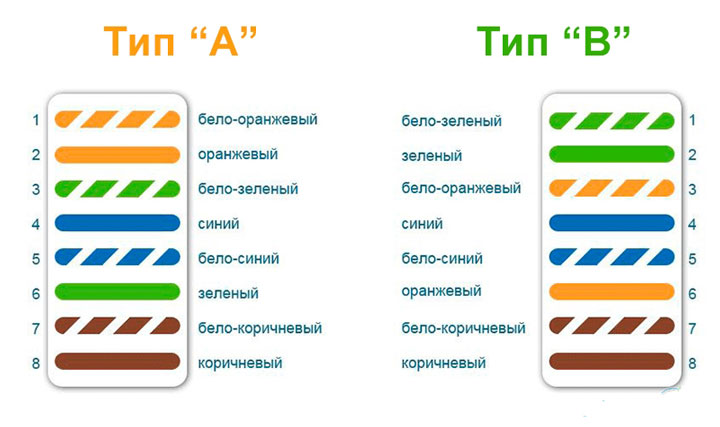

Es gibt zwei Hauptarten von RJ-45-Verdrahtungsschemata: gerade und gekreuzte. Die erste Kabelart wird zum Verbinden von Endgeräten (Computer/PC, Smart-TV/Smart TV, Switch/Switch) mit dem sogenannten Router verwendet.

Die zweite Kabelart wird verwendet, um funktionsgleiche Geräte miteinander zu verbinden (Computer – Computer, Router – Router, Switch – Switch).

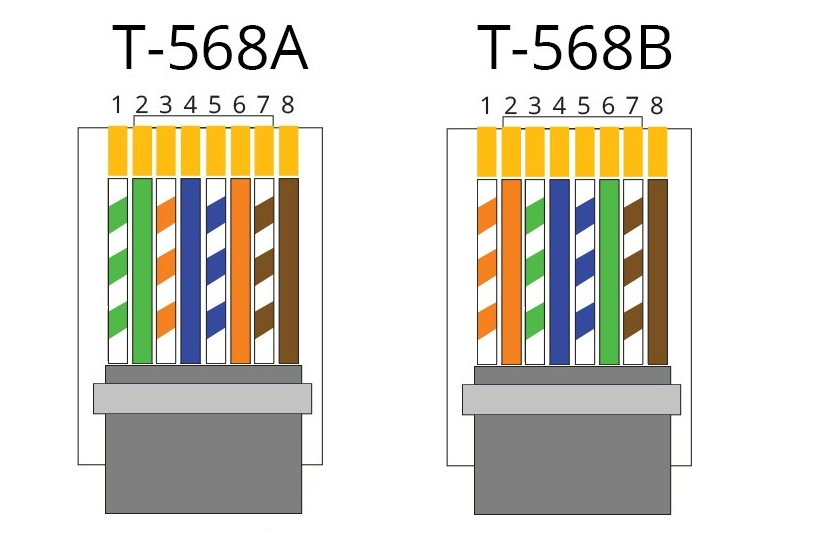

Bei der geraden Schaltung stimmt die Farbe mit der Farbe in der folgenden Reihenfolge überein: Weiß-Orange, Orange, Weiß-Grün, Blau, Weiß-Blau, Grün, Weiß-Braun, Braun. Bei der gekreuzten Schaltung ist alles gleich, jedoch werden Grün und Orange entsprechend vertauscht.

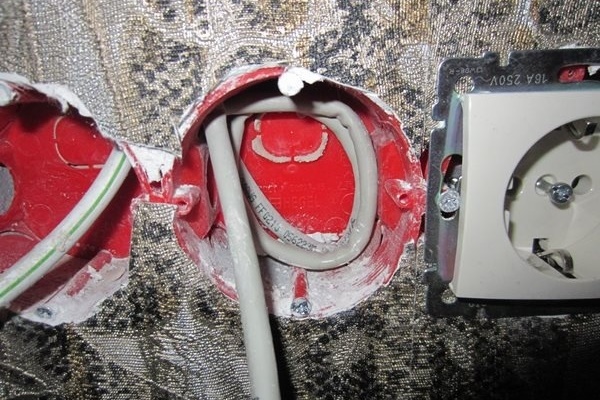

Vorab lassen wir von der Wandebene aus etwa 100-150 mm Kabellänge übrig und schneiden den Rest des Kabels ab. Diese Länge reicht für ein mögliches späteres Neuverkabeln der Drähte aus.

Vor Beginn der Elektroinstallationsarbeiten können Sie sich die Crimpdiagramme für Twisted-Pair mit 8 und 4 Adern ansehen, die in einem anderen unserer Artikel behandelt werden.

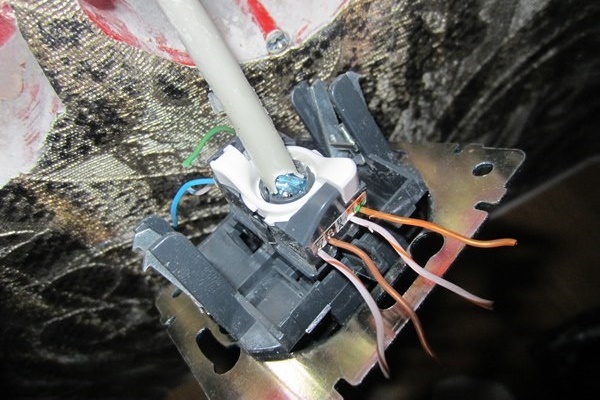

Nun müssen die 4 Adernpaare von der äußeren Ummantelung und von der Folie (sie dient als Schutzschirmung) befreit werden, falls vorhanden.

Im Inneren des Twisted-Pair-Kabels befindet sich auch ein spezieller Faden, mit dem Sie die benötigten Adern leicht freilegen können. Sie können auch ein normales Messer oder die spezielle Schneidfläche verwenden, mit der fast alle Crimpzangen ausgestattet sind.

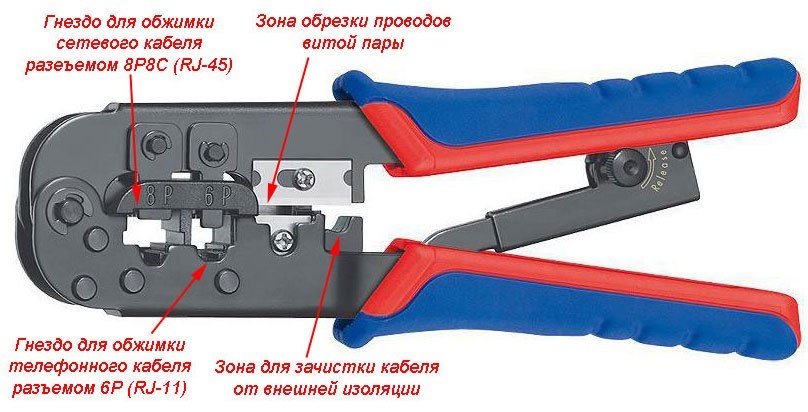

Mit einer Crimpzange können Sie jeden RJ-45- und RJ-11-Stecker problemlos montieren. Wichtig zu beachten: Wenn das Werkzeug die Drähte nicht vollständig drückt, können Sie diese mit einem Messer oder einem dünnen Schraubendreher nachdrücken.

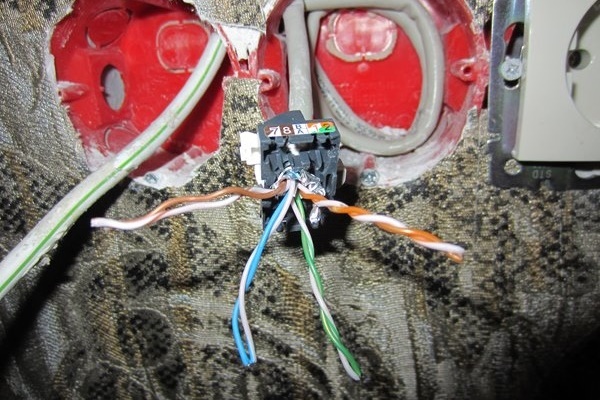

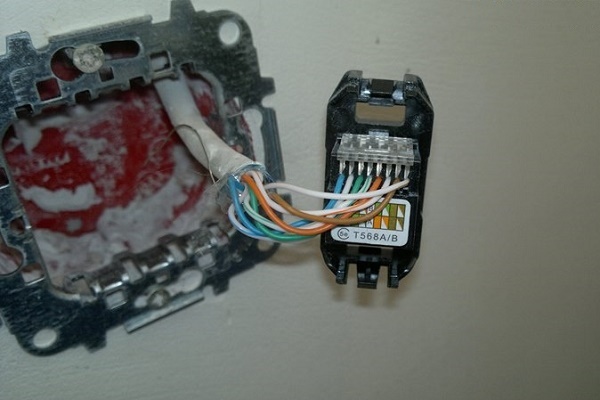

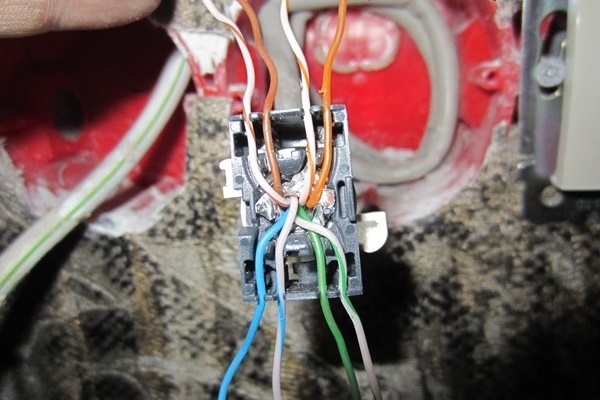

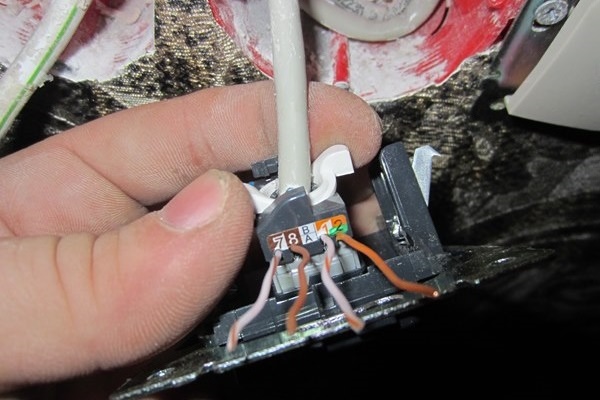

Im nächsten Schritt richten Sie alle verdrillten farbigen Adernpaare gerade und setzen jede Farbe vorsichtig in ihre entsprechende Nische gemäß der Farbkodierung in die Klemmleiste der Dose ein.

Dies muss so erfolgen, dass der restliche Teil des Kabels mit der unberührten Isolierung unter die Fixierklemme der Klemmleiste gelangt. Nun ziehen Sie die Fixierschrauben mit einem Schraubendreher an der Klemmleiste an und drücken gleichzeitig die restlichen Adern an, damit sie nicht aus ihren Positionen rutschen.

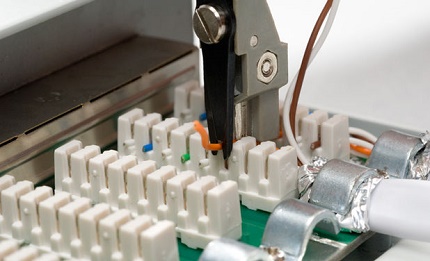

Abschließend drücken Sie die Anschlussstecker mit einem Schraubendreher mit „Kraftgefühl“ in die Klemmleiste und befestigen jede Ader einzeln in der Klemmgruppe, wobei Sie die Ummantelung der dünnen Adern durchschneiden. Danach schneiden Sie die Reste ab. Die Adern sollten alle auf gleicher Höhe von der Basis der Klemmleiste angeordnet sein.

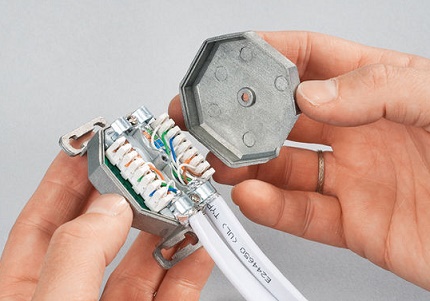

Sie könnten auch von Informationen über Methoden zum Verlängern von Twisted-Pair-Kabeln profitieren.

Überprüfung der Verkabelungssignale

Separat ist die Möglichkeit zu erwähnen, das Vorhandensein und vor allem die Richtigkeit der durch die 8 Adern des Twisted-Pair-Kabels verlaufenden Signale zu prüfen. Dies kann mit einem einfachen elektrischen Tester erfolgen.

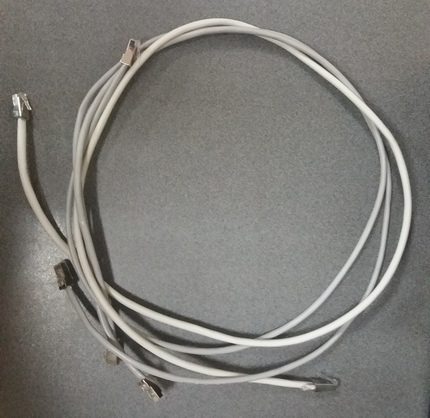

Zuvor benötigen Sie ein Patchkabel (ein gebrauchsfertiges Kabel, an dessen beiden Enden wiederum nach dem geraden Belegungsschema RJ-45-Stecker montiert sind) und eine zweite unmontierte Internetdose oder einen Keystone.

Ein normales Patchkabel können Sie im Geschäft kaufen oder selbst herstellen (Stecker nach geradem Belegungsschema). Die Länge von Standard-Patchkabeln liegt zwischen 0,3 m und 5 m.

Montieren Sie zunächst das andere Ende des verlegten Kabels in eine unmontierte Dose/einen Keystone, in die/den Sie ein Ende des Patchkabels einstecken.

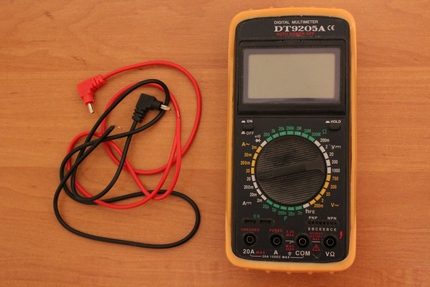

Schalten Sie den Tester in den Piepton-Modus und vergleichen Sie die entsprechenden Kanäle der Stecker am Patchkabel und an der Internetdose. Sie erhalten einen Piepton, der das Vorhandensein einer Verbindung anzeigt.

Nicht jeder elektrische Tester verfügt über einen Piepton-Modus. Daher können Sie für die Prüfung in den Widerstandsmodus wechseln und die Daten auf dem Digitaldisplay ablesen.

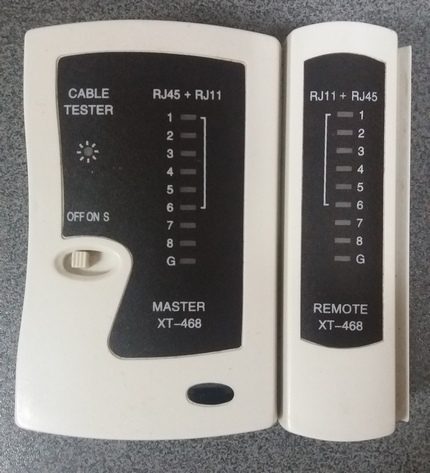

Es gibt auch die Möglichkeit, die Signale mit speziellen Kabeltestern zu prüfen, aber dazu benötigen Sie ein weiteres fertiges und nach direkter Schaltung funktionierendes Patchkabel. Stecken Sie ein Ende jedes Patchkabels in die Dosen (neue und provisorische) und die beiden anderen Enden in den Kabeltester.

Die optischen und akustischen Anzeigen auf dem Tester-Panel zeigen an, ob auf einer bestimmten Ader des Twisted-Pair-Kabels ein Signal vorhanden ist oder nicht. Überprüfen Sie das Signal.

Manche Kabeltester liefern neben der Signalprüfung auch Informationen über die Kabelkategorie. Diese Funktion ist sehr nützlich für die Zertifizierung von Räumen.

Im Idealfall erhalten Sie nacheinander 8 optische und akustische Signale am Kabeltester. Mit diesen beiden Methoden können Sie die korrekte Pinbelegung und das Vorhandensein eines vollständigen Signals für die Datenübertragung über das Twisted-Pair-Kabel überprüfen.

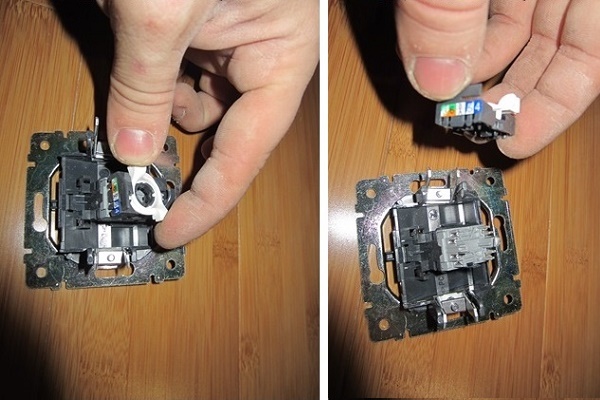

Installation der Klemmenleiste und Montage der Abdeckung

Nach der Überprüfung der Signale gehen Sie zum letzten Teil der Installation der Internetdose über.

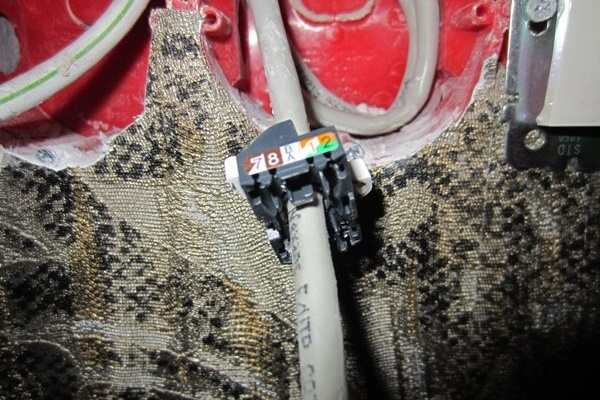

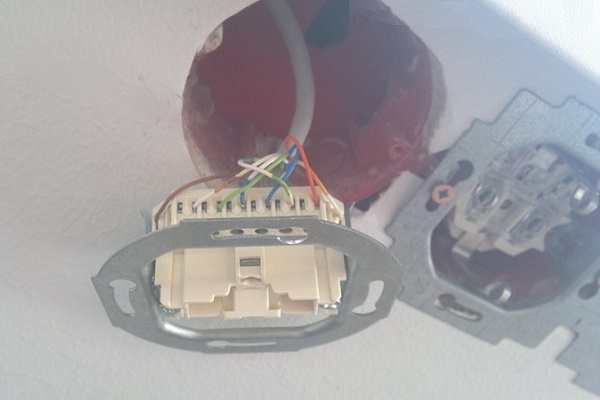

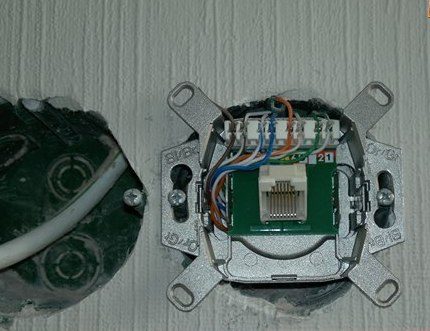

Dazu verstauen Sie vorsichtig die restlichen Kabel, setzen die Klemmleiste mit den angeschlossenen Adern zurück in die Dosenbuchse und ziehen sie mit den Fixierschrauben an die eingebaute “Unterputzkasten” an.

Die Klemmleiste muss fest in der Buchse “sitzen”, es dürfen keine herausstehenden oder geknickten Kabel vorhanden sein.

Wenn die Klemmleiste nicht in die Wandvertiefung passt, können Sie den hinteren Teil des Montage-“Unterputzkastens” ausschneiden. Meistens fehlen beim Einsetzen der Klemmleiste nur ein paar Millimeter.

Überprüfen Sie die korrekte Verbindung noch einmal, indem Sie ein Gerät, z. B. einen Laptop, anschließen und prüfen, ob es das angeschlossene lokale Netzwerk oder das Internet erkennt.

Falls auf dem Gerät keine Verbindung besteht, gehen Sie zurück zum Punkt Pinbelegung und überprüfen Sie die korrekte Durchführung sowie die Qualität des Anpressens. Oft ist einer der Kabel in der Klemmleiste nicht fest genug angepresst. Dazu müssen Sie den Adernhalter nur fester eindrücken.

Nach der erneuten Überprüfung der Netzwerkfunktion schneiden Sie alle überstehenden Adernreste ab und gehen zur Montage der Abdeckung über. Die Abdeckung ist normalerweise mit mehreren Kunststoffclips versehen.

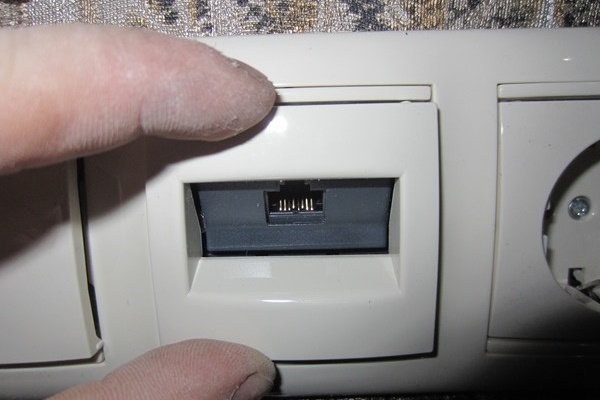

Sie müssen sie nur genau an die Dosenbuchse anlegen und drücken, bis ein Einrastgeräusch zu hören ist. Fertig, die Internetdose ist installiert und betriebsbereit.

Wenn bei der Überprüfung des Anschlusses kein Signal durchkommt, müssen Sie die Qualität des Kontakts überprüfen. Es ist möglich, dass er einfach zu schwach geklemmt ist.

Fazit und nützliche Videos zum Thema

Sie können eine ähnliche Anleitung für den Anschluss und die Montage aller Arten von Internetdosen verwenden:

Sie können sich in der Anordnung der Kontaktgruppen, der Anzahl der Schnittstellen und der Montageart unterscheiden, das ändert jedoch nichts an der Sache:

Der Anschluss von einzelnen oder modularen Internetdosen ist für jeden Heimwerker möglich, ganz zu schweigen von IT-Ingenieuren. Wichtig ist, auf Anhieb “richtig zu liegen” mit der Farbcodierung der Adern und ein qualitativ hochwertiges Datensignal über Twisted-Pair-Kabel zu erhalten.

Sie haben bereits mehrfach Elektroinstallationsarbeiten durchgeführt und können die Informationen in unserem Artikel mit praktischen Tipps ergänzen? Oder haben Sie selbst eine solche Dose installiert und sind auf einen interessanten Punkt gestoßen, den wir hier nicht erwähnt haben? Bitte teilen Sie Ihre Ratschläge mit unseren Lesern – hinterlassen Sie Kommentare unter diesem Artikel.
