Anschluss einer Deckenleuchte an einen Doppelschalter: Schaltpläne + Installationsregeln

Ein Kronleuchter ergänzt nicht nur das allgemeine Raumdesign, sondern dient auch als Lichtquelle in der Dunkelheit. Allerdings wird die maximal mögliche Beleuchtungsstärke nicht so oft genutzt, nicht wahr? Meistens besteht der Bedarf, einen Sparmodus zu verwenden, bei dem nur ein Teil der Lampen funktioniert.

Zu diesem Zweck erfolgt der Anschluss des Kronleuchters an einen Doppelschalter, der die Regulierung der Raumbeleuchtungsstärke ermöglicht. Möchten Sie die Montage des Schaltgeräts selbst durchführen, wissen aber nicht, wie man dies richtig macht?

Wir helfen Ihnen, alle Nuancen dieses Prozesses zu verstehen – im Artikel werden Schaltpläne für den Anschluss des Geräts an einen Zweitastenschalter gezeigt und die häufigsten Fehler von Anfängern behandelt. Die korrekte Verbindung der Drähte ermöglicht eine Steuerung, die eine komfortable Beleuchtung gewährleistet.

Der Artikel enthält Fotos, Schaltpläne und Videoempfehlungen zur korrekten Durchführung des Kronleuchteranschlusses in Eigenregie. Nachdem Sie die grundlegenden Regeln und Montageschemata studiert haben, können Sie mit der Arbeit beginnen.

Sicherheit geht vor

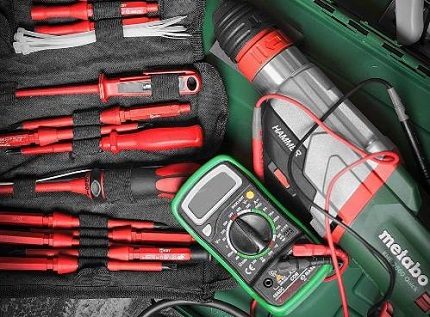

Arbeiten an der Elektroinstallation müssen unter Einhaltung der Sicherheitsvorschriften und mit einer klaren Reihenfolge der Schritte durchgeführt werden.

In erster Linie betreffen die Regeln das Spannungsfreischalten der Verkabelung während des Anpassens und des Abisolierens der Drähte, des Einbaus des Schaltermechanismus, des Anschlusses der Leiter an die Klemmen und anderer Tätigkeiten.

Der wichtigste Aspekt, auf den bei der Durchführung von häuslichen Elektroarbeiten zu achten ist, ist der Kontakt mit blanken Drähten. Alle Handlungen müssen nach dem Ausschalten des Hauptschalters und mit speziellen Werkzeugen durchgeführt werden.

Allerdings ist für die Identifizierung des richtigen Kabels dennoch die Stromversorgung erforderlich, daher müssen Sie bei der Arbeit äußerst vorsichtig sein und alle Handlungen nur mit speziellen Werkzeugen mit hochwertiger Griffisolierung durchführen.

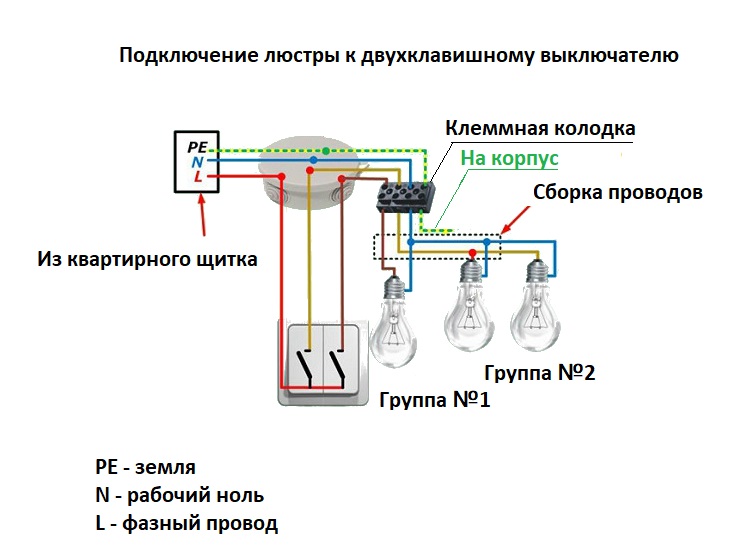

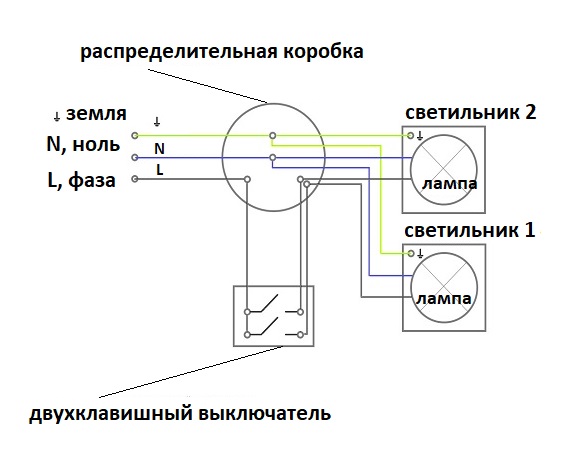

In der Abbildung ist zu sehen, dass an den Doppelschalter 3 Leiter angeschlossen sind, einer davon führt vom Verteilerkasten, die anderen dienen dem Kontakt mit dem Kronleuchter. Die elektrische Verkabelung besteht aus Aluminium und ist ein dreiadriges Kabel.

Der Einbau eines Doppelschalters erfolgt ausschließlich in die Unterbrechung des Phasenleiters.

Bei der Überprüfung der ausgeführten Schaltung dürfen die Beleuchtungskörper erst nach vollständiger Isolierung der blanken Adern und deren endgültiger Befestigung ein- und ausgeschaltet werden.

Verwendung von Doppelschaltern

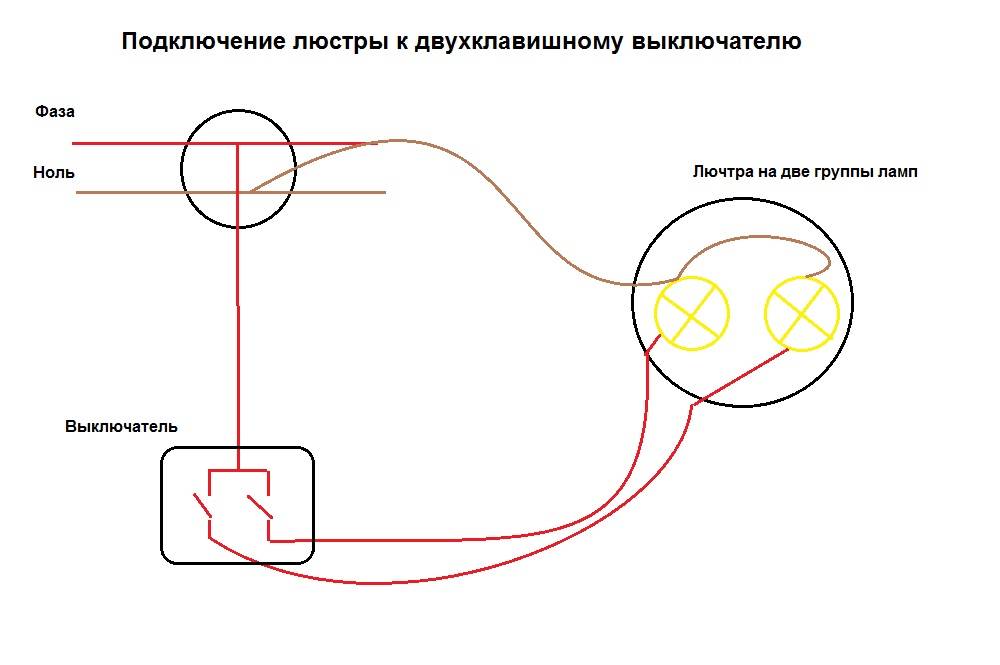

Der Anschluss eines Kronleuchters an einen Stromkreis über einen Doppelschalter ermöglicht es, die Lampengruppe abwechselnd zu aktivieren und das Beleuchtungsgerät mit voller Leistung einzuschalten.

Dabei kann das zweiphasige Gerät nur mit zwei Gruppen zusammenwirken, deren Lampenanzahl nicht begrenzt ist.

Mit einem Zweitastschalter können zwei beliebige Beleuchtungsgruppen angeschlossen werden, die parallel oder abwechselnd eingeschaltet werden müssen. Dabei ändert sich die Schaltung praktisch nicht.

Solche Steuerungsarmaturen können in einem Einfamilienhaus verwendet werden, wo die erste Leitung die Außenbeleuchtung und die zweite den Flur versorgt, sowie in Wohnungen, indem sie die Stromversorgung auf zwei Räume des Badezimmers verteilt.

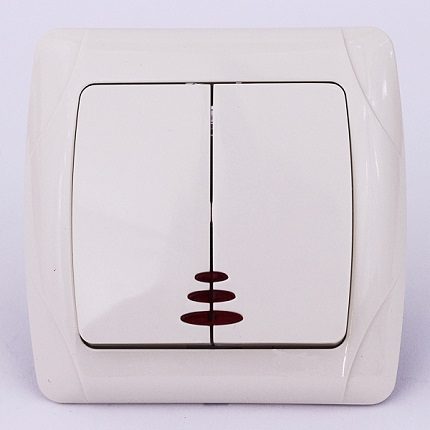

Ein Zweitastschalter ist ein Paar von Eintastschaltern, die in einem Gehäuse zusammengefasst sind, daher ist der Anschlussplan praktisch identisch.

Um den Montageplan umzusetzen, ist es zunächst erforderlich, sich mit den konstruktiven Merkmalen des Geräts und den an das Stromnetz anzuschließenden Elementen vertraut zu machen.

Aufbau des Geräts mit zwei Tasten

Es gibt zahlreiche Modifikationen und Arten von Lichtschaltern. Allerdings erlangte das zweifache Schalterelement erst vor relativ kurzer Zeit Popularität, als die Beleuchtung mit mehrflammigen Kronleuchtern realisiert wurde.

So entstand der Bedarf, das Licht durch Zonierung mit Punktleuchten zu verteilen.

Nr. 1 – Modell einer selbstklemmenden Klemme

Das Gehäuse des Geräts hat Standardabmessungen. Je nach Modell kann es aufputz oder unterputz sein und lässt sich einfach an der Außen- oder Innenseite der Wand montieren.

Die zweite Variante ist mit verstellbaren Fixierern ausgestattet. Mit Hilfe von Schrauben wird das Gehäuse des Geräts in der gewünschten Position befestigt.

Im Zweitastschalter sind zwei unabhängige Mechanismen untergebracht, mit denen der Stromkreislauf verbunden und unterbrochen wird.

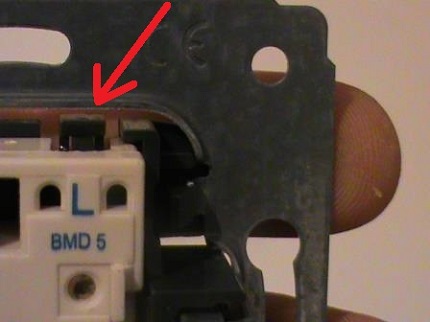

Zur Befestigung der Drähte werden in modernen Varianten der Armatur Plattenklemmen oder eine Klemmleiste mit Schrauben verwendet.

Das schraubenlose Modell hat sich weit verbreitet und ist bei der Selbstmontage für Anfänger einfach unverzichtbar. Der Anschlussplan und die Kontaktverteilung sind in den meisten Fällen auf der Rückseite des Gehäuses dargestellt. Es werden auch allgemein übliche Kennzeichnungswerte verwendet.

Die grundlegende Kennzeichnung ist der lateinische Buchstabe L, der den Kontakt für den Phasenleiter bedeutet. Daneben sind zwei nach unten gerichtete Pfeile angebracht. Sie werden als Hinweis auf die Richtung der beiden abgehenden Phasen interpretiert. Die gleiche Bedeutung haben auch die Zahlen, die anstelle der Pfeile angegeben sind.

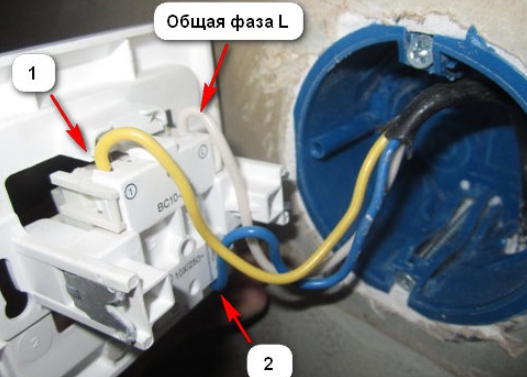

Bei diesem deutschen Zweistellungsschalter wird der Phasenleiter an die Klemme mit der Kennzeichnung L angeschlossen, und die abgehenden Phasen, die zu den entsprechenden Tasten führen, an die Klemmen 1 und 2

Im linken Teil befinden sich die Doppelkontakte der ersten Taste des Schalters, im rechten die der zweiten.

Je nach Anschlussmethode kann jede Taste Spannung in verschiedenen Richtungen liefern, z. B. mehrere Glühbirnen einer Leuchte einschalten oder einen angrenzenden Raum beleuchten.

Für jeden Leiter ist eine bestimmte Funktion festgelegt, daher ist die optimale Lösung die Verwendung eines Kabels mit Adern in verschiedenen Farben. Dies vereinfacht und beschleunigt den Elektroinstallationsprozess erheblich.

Nr. 2 – Anschluss einer schraubenlosen Klemme

Der Anschlussprozess von selbstklemmenden Kontakten ist im Vergleich zu Schraubkontakten wesentlich einfacher. Zunächst wird die Stromzufuhr unterbrochen. Danach müssen alle Adern des zukünftigen Kontakts auf 1 cm von der Isolierung befreit werden.

Jeder Kontakt sieht die Fixierung eines Aderpaares vor. Die abisolierte Ader wird bis zum Anschlag in die entsprechende Öffnung des Mechanismus eingeführt.

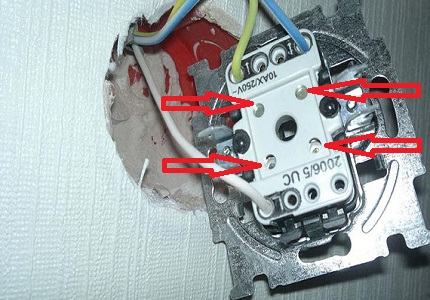

Nach dem Einschalten des Stroms muss die Versorgungsphase ermittelt werden. Dazu wird ein Spannungsprüfer verwendet. Nach der Überprüfung muss die Stromzufuhr unterbrochen werden.

Die Prüfung auf Vorhandensein oder Fehlen der Phase an den Kontakten erfolgt durch spezielle Fenster, die im Mechanismus des zweiphasigen Schalters vorgesehen sind.

Gemäß dem auf der Rückseite des Arbeitsteils des Schalters angegebenen Schema müssen nacheinander die farbigen Adern angeschlossen und auf die Tasten verteilt werden.

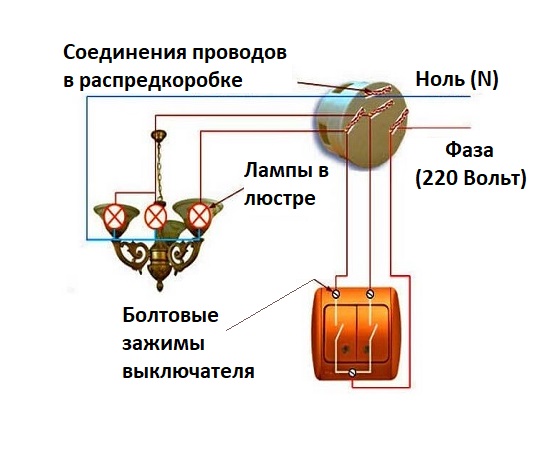

Betrachten wir einen detaillierten Aktionsplan anhand eines konkreten Beispiels.

Vom elektrischen Verteiler der Wohnung kommt die Stromversorgung in Form eines Aderpaares in den Verteiler: Phase (rot gekennzeichnet) und Nullleiter (blau). Daneben kann auch ein gelb-grüner Erdungsleiter verlaufen.

In unserem Beispiel wird die rote Versorgungsphase mit dem roten Kabel verbunden, das zum gemeinsamen Kontakt des Zweistellungsschalters führt. Am Ausgang ergeben sich dann zwei Kabel – in den Farben Bordeaux und Gelb.

Der Draht in bordeauxrot ist zum Verteilerkasten geführt. Dort wird er mit dem gleichfarbigen Kontakt verbunden und führt zur ersten Lampengruppe des Kronleuchters.

Laut Schema muss der gelbe Phasenkontakt, der zum Verteiler führt, mit dem gleichfarbigen Kabel verbunden werden, das zur zweiten Leuchtengruppe führt.

Der im Schema blau dargestellte Neutralleiter, der ebenfalls vom Wohnungsverteiler kommt, geht direkt zum Verteilerkasten und dann zur Klemmleiste, wo der Neutralleiter jeder Lampengruppe des Kronleuchters angeschlossen wird.

Analog zum Neutralleiter verläuft der gelb-grüne Leiter, der für die Erde zuständig ist.

Die Zuverlässigkeit der Kontaktklemme muss unbedingt überprüft werden – es ist ein leichtes Ziehen am Kabel erforderlich. Falls Korrekturen nötig sind, sollte die Taste am Ende des entsprechenden Kontakts gedrückt werden. Im Bild steht L – der Kontakt für den Phasenanschluss.

Bei der Installation und dem Anschluss eines Doppelschalters wird sein Arbeitsmechanismus in die Unterputzdose versenkt und mit Schraubbefestigung in der gewünschten Position fixiert. Anschließend werden die Wippen und die dekorative Abdeckung auf das Gerät gesetzt.

Nr. 3 – Installation von Schraubkontakten

In diesem Fall gibt es keine schematischen Anweisungen. Visuell müssen die beiden unteren Kontakte identifiziert werden, die höchstwahrscheinlich die abgehenden Phasen darstellen, und der obere die versorgende Phase.

Die Richtigkeit der Handlungen kann durch methodisches Ein- und Ausschalten der Kontakte überprüft werden: Bei eingeschalteten Wippen wird der Stromkreis geschlossen, in der Aus-Position wird der Stromkreis unterbrochen.

Je nach Hersteller kann die Kennzeichnung der Klemmen abweichen. Bei diesem chinesischen Schalter ist die Markierung wie folgt: L – gemeinsame Phase, abgehende Phasen L1 und L2.

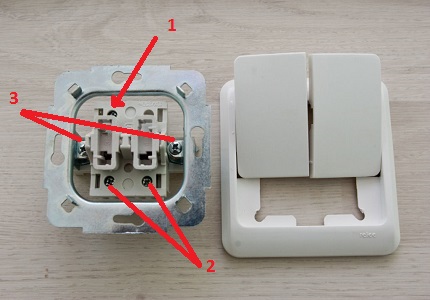

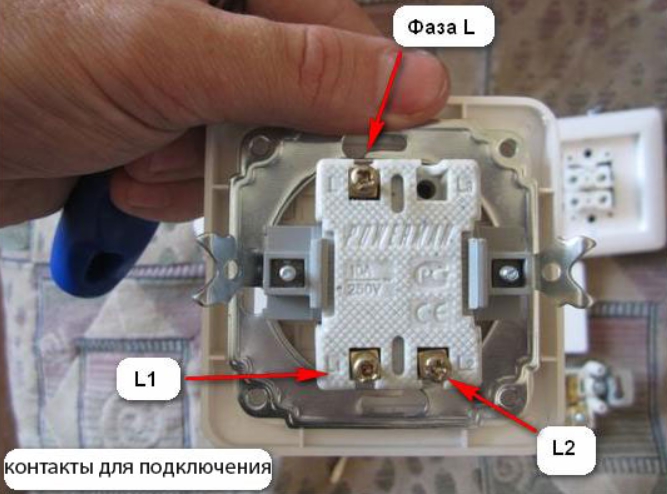

Der Mechanismus dieses Schaltertyps ist mit drei Schraubkontakten ausgestattet, über die die Adern angeschlossen werden, sowie mit zwei Schrauben, die die Spreizkrallen betätigen.

Auf den oberen Einzelkontakt wird die Versorgungsphase (1) aufgesetzt, die beiden unteren sind die abgehenden Phasen der Leuchte (2), die Spreizschrauben befinden sich auf der rechten und linken Seite des Geräts (3).

Bei Schraubkontakten müssen die Adern auf 0,5 cm abisoliert werden. Die Fixierung der Adern erfolgt mit einer Platte, die durch die Schrauben bewegt wird.

Überprüfung der korrekten Verdrahtung

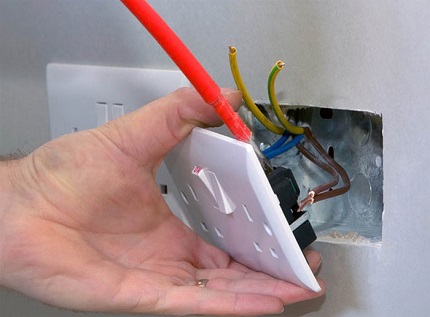

Die erste Aufgabe besteht darin, zu überprüfen, ob der Schalter korrekt angeschlossen wurde. An einer der Leitungen sollte der Spannungsprüfer in der geöffneten Stellung das Vorhandensein des Phasenpotentials anzeigen.

An der Stelle, an der der Kronleuchter installiert werden soll, sollten zwei Adern austreten, nämlich der Neutralleiter und der Phasenleiter, der vom Schalter kommt.

Die Anzahl der Leiter am Gerät selbst ist größer, besonders wenn ein mehrarmiger Leuchter angeschlossen wird. Außerdem kann ein Erdungsleiter vorhanden sein, wenn im Haus eine Elektroinstallation mit dem TN-C-S-Erdungssystem betrieben wird.

Wenn bei der Überprüfung keine Phase gefunden wird, deutet dies auf eine falsche Verkabelung oder auf Probleme mit der Befestigung der Leiter im Arbeitsmechanismus des Schalters hin.

Um die Funktion jedes Kabels richtig zuordnen zu können, muss das Vorhandensein von Spannung überprüft werden. Dafür gibt es mehrere spezielle Geräte: Spannungsprüfer, Voltmeter, Digitalmultimeter usw.

Die Arbeit mit dem Spannungsprüfer ist einfach: Man muss mit seiner Spitze den von der Isolierung befreiten Leitungsabschnitt berühren.

Nur ein Kabel leuchtet nicht auf – der Nullleiter, die anderen verursachen bei Kontakt mit dem Schraubendreher ein Leuchten – die Phase. Das abwechselnde Betätigen der beiden Wippen des Schalters hilft, die Zugehörigkeit des Drahtes zur richtigen Wippe zu erkennen.

Neben Nullleiter und Phase wird in Neubauten zusätzlich eine Erdung verlegt. Der gelb-grüne Draht wird mit dem entsprechenden Kabel der Leuchte verbunden.

Eine ähnliche Bestimmungsmethode wird auch bei der Messung mit einem Digitalmultimeter verwendet. Dieses muss in den Modus „Volt“ geschaltet und der Messbereich auf über 220 V eingestellt werden. Abwechselnd müssen die Messspitzen an die Leitungsadernpaare gehalten werden.

Ein Phasenpaar führt zu keiner Änderung auf dem Display des Geräts. Wenn man mit den Messspitzen eine mögliche Phase und den Nullleiter verbindet, kann man auf dem Anzeiger die Zahl 220 V sehen. Wenn die Verkabelung die gleiche Farbe hat, ist es besser, sie mit Markern zu kennzeichnen.

Entschlüsselung der Kennzeichnung von elektrischen Leitungen

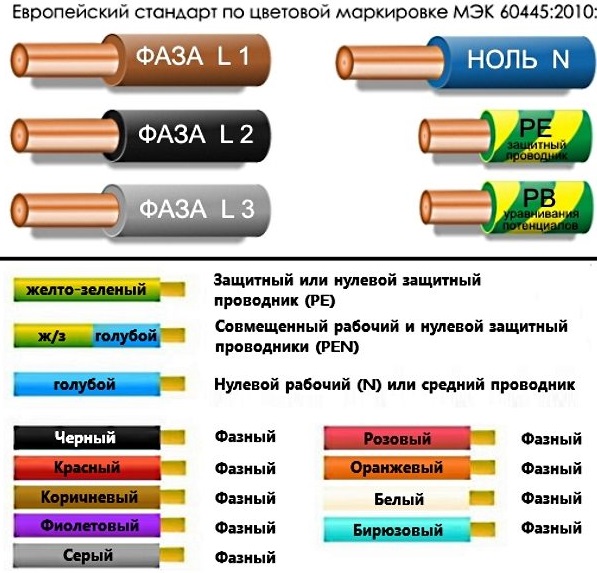

Zur einfachen Identifikation und um Verwechslungen zu vermeiden, unterscheidet sich die Isolierung der Adern des Kabels durch Farben. Gemäß den Normen hat der Erdungsleiter eine gelbe Farbe mit einem grünen Streifen.

Ein solcher Leiter kommt in Neubauten vor, wo ein hohes Schutzniveau gegen Stromschlag gewährleistet ist.

In Häusern mit alter Verkabelung ist die Entschlüsselung der Kabelbelegung schwierig, da früher die Farbe des Isoliermaterials gleich war. Vor Beginn der Elektroinstallationsarbeiten muss eine Durchgangsprüfung des Kabels durchgeführt werden (+)

Die Kennzeichnung des Neutralleiters erfolgt durch eine Isolierhülle in blauer oder himmelblauer Farbe, in die der Leiter eingeschlossen ist. Für die Phase können alle anderen Farbvarianten außer den genannten verwendet werden.

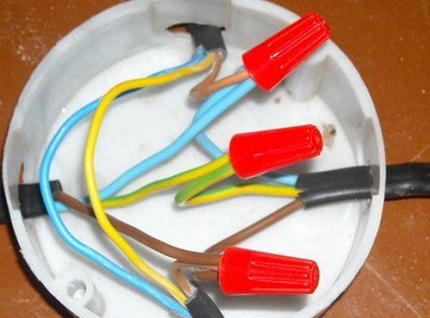

Varianten der Verbindungsausführung

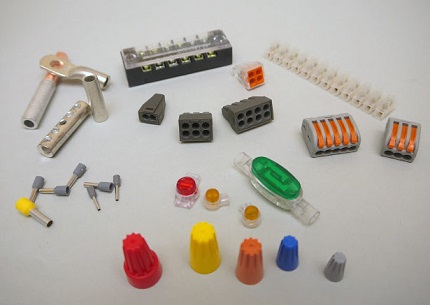

Der Anschluss von Kronleuchtern und anderen Beleuchtungsgeräten erfolgt durch Pressen, Löten oder mittels Klemmverbindern.

Die erste Variante sieht die Verbindung von Leiteradern durch Pressen mit einer Fixierhülse vor. Der gesamte Vorgang wird mit einem Spezialwerkzeug – Presszangen – durchgeführt. Diese Methode entspricht allen normativen Dokumenten.

Die zweite Methode gilt als eine der zuverlässigsten, jedoch schwierig nachzuvollziehen. Sie wird aufgrund der Unannehmlichkeiten bei der Arbeit in der Höhe praktisch nicht angewendet.

Wenn Sie eine der Kontaktmethoden für Leiter gewählt haben, müssen Sie bedenken, dass Aluminium unter Dauerbelastung plastisch wird. Verbindungen dieser Art benötigen eine regelmäßige Inspektion. Außerdem müssen die Befestigungsschrauben regelmäßig nachgezogen werden.

Sie dürfen Aluminium- und Kupferdrähte nicht miteinander verdrillen – es entsteht ein galvanisches Paar, das selbst bei einem geringfügigen Anstieg der Luftfeuchtigkeit in der Wohnung eine elektrochemische Reaktion in Form von Oxidation auslösen kann.

Dieser Prozess stört die Kontakte, und die Verbindungsstelle beginnt sich zu erwärmen. Aus diesem Grund entstehen Brandherde.

Wenn Sie Klemmen für die Verbindung verwenden, müssen Sie die Isolierung der Leiter auf 9–11 mm abisolieren. Dazu gibt es an den Klemmen spezielle Markierungen, die den erforderlichen Abisoliergrad angeben.

Als aktuell gilt die Verwendung von Klemmenblöcken. Derzeit ist die Modellpalette dieses Verbindungselements recht breit – von der klassischen Schraubversion bis zur Federausführung.

Wie schließt man einen Kronleuchter richtig an?

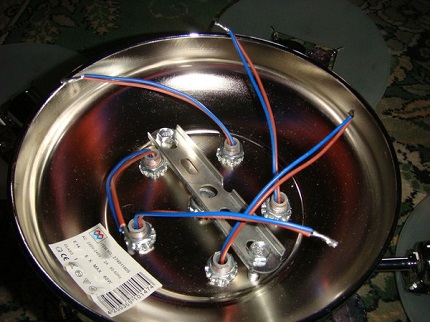

Wenn Sie einen fünfarmigen Kronleuchter betrachten, hat dieser eine ziemlich große Anzahl von Drähten, weshalb unerfahrene Handwerker solche Leuchten meiden.

Allerdings ist der Vorgang des Anschließens der vom Verteiler zu dieser Leuchte führenden Adern nicht kompliziert.

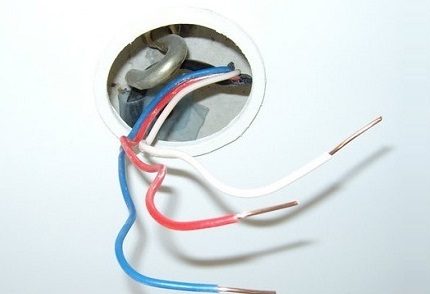

Da die Bestimmung der Phasenzugehörigkeit bei eingeschalteter Stromversorgung erfolgt, müssen Sie darauf achten, dass die freiliegenden Aderenden sich nicht berühren. Falls erforderlich, müssen Sie sie vorsichtig in verschiedene Richtungen spreizen, nachdem Sie zuvor den Sicherungskasten ausgeschaltet haben.

Zunächst müssen Sie sich mit der Verkabelung an der Decke vertraut machen, die im Standardfall drei Drähte hat:

• L1 – Phase der ersten Schaltertaste;
• L2 – Phase der zweiten Schaltertaste;
• N – Nullleiter.

Wenn die Drähte farblich gleich sind, wird mit einem Spannungsprüfer die Zugehörigkeit jedes einzelnen bestimmt, d. h. die Phasen L1 und L2. Entsprechend ist die verbleibende Ader der Nullleiter.

Danach können Sie mit dem Prozess der Bildung der Kontaktknoten fortfahren. Betrachten wir das Beispiel eines fünfarmigen Kronleuchters mit 10 Drähten: 5 braune Phasenleiter und ebenso viele blaue Neutralleiter.

Die meisten Kronleuchter chinesischer Herkunft sind nicht mit den erforderlichen Verbindungen ausgestattet. Daher müssen Sie zunächst bestimmen, in wie viele Gruppen die Lampen unterteilt werden. Jede Lampenfassung hat zwei Leiter in verschiedenen Farben – schwarz oder blau und braun.

Diese Leuchte hat einen unbestreitbaren Vorteil – die Lampenkombination kann nach Ihren Wünschen zusammengestellt werden. Gemäß dem unten beschriebenen Schema gehören zur ersten Gruppe zwei Lampen, zur zweiten die restlichen drei.

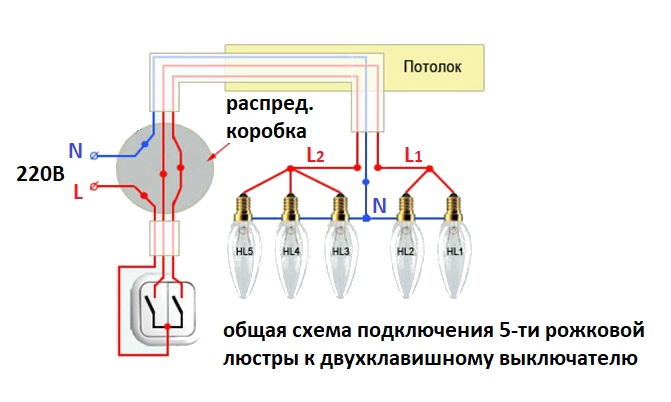

Anschlussplan des fünfarmigen Kronleuchters. Bedeutung der Symbole: L – Phase der allgemeinen Stromversorgung des Schalters, L1 und L2 – Phasenleiter der Lampenserien (rote Farbe), Neutralleiter N – blau.

Ausgehend von diesem Schema erfolgt der Anschluss des fünfarmigen Leuchten in mehreren Schritten. Zunächst fassen Sie ein Paar brauner Drähte zu einem Knoten zusammen.

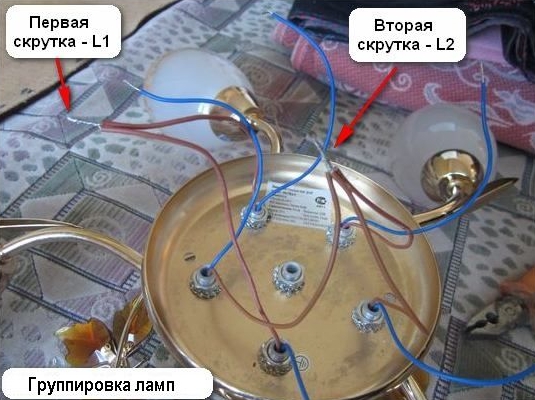

Es ist wünschenswert, dass die Lampen einer Serie parallel angeschlossen werden. Diese Verdrehung nennen Sie L1.

Der nächste Schritt ist das analoge Verdrillen der drei ungenutzten braunen Drähte. Dies wird die Serie L2 sein. Anschließend werden die beiden erhaltenen Knoten in zweipolige Klemmverbinder WAGO eingeführt.

Es ist besser, alle Kontakte mit Klemmen zu verbinden, anstatt mit der Verdrehungsmethode. Sie können sowohl ein gemeinsames Klemmmodul als auch eine individuelle Konstruktion verwenden.

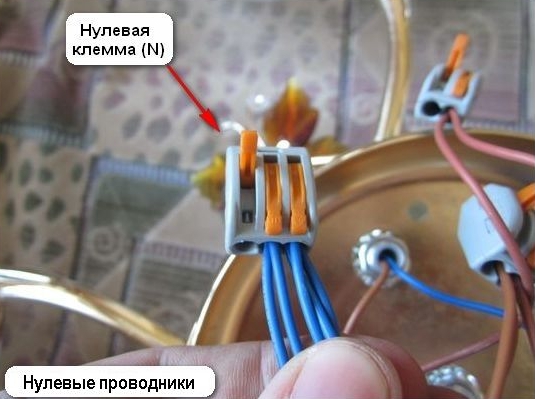

Im nächsten Schritt verdrillen Sie die blauen Adern und schließen sie an eine dreipolige Klemme an.

Die Reihenfolge des Anschlusses spielt keine Rolle. Die Kombination kann 3+2 oder 2+3 sein. Dies wird der Neutralknoten — N.

Der einzige Nachteil von WAGO-Klemmen ist, dass sie nicht mit Quarzpaste behandelt sind, die die Kontakte vor Oxidation schützt. Sie können dieses Problem jedoch lösen, indem Sie eine solche Paste kaufen und sie selbst in die Klemme einspritzen.

Am Ende erhalten Sie 3 Verbindungsknoten: Phase der ersten und zweiten Lampengruppe — L1 und L2, gemeinsamer Neutralknoten — N. Unter Berücksichtigung der Drahtmarkierungen müssen Sie diese an die entsprechenden Leitungen an der Decke anschließen.

Es gibt zwei Phasenleiter (L1, L2), die aus der Leuchte kommen, und nur einen Neutralleiter (N), der an den zweiten Kontakt der Fassung angeschlossen wird.

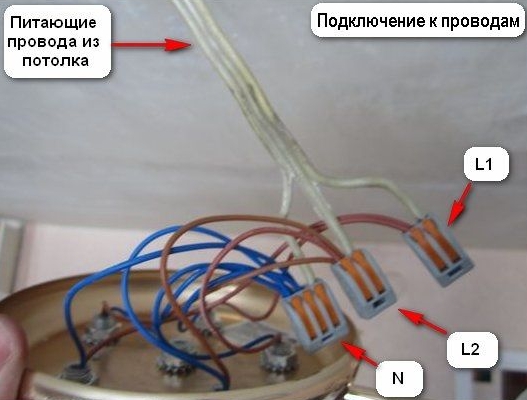

Im letzten Schritt müssen alle Kabel in die Klemmenleiste der Lüsterschale gelegt und diese montiert werden. Die Befestigung erfolgt auf eine der folgenden Arten: Aufhängen an einem Haken oder Anschrauben mit Schrauben. Anschließend werden die dekorativen Abdeckungen der Leuchte festgezogen.

Verwendung des Erdungskabels

Bei der Installation von Elektroinstallationen in neuen Häusern ist gemäß den allgemein geltenden Normen zwingend ein Erdungskabel in der Verkabelung vorhanden.

In solchen Räumen kann man bei der Montage des Lüsters feststellen, dass von der Decke 4 Kabel kommen: zwei Phasen vom Schalter, der Nullleiter und die Erde.

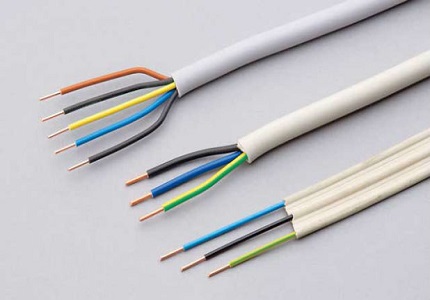

Die Kennzeichnung des Erdungskabels erfolgt durch eine Kombination von Gelb mit einem grünen Streifen. In einem einphasigen Netz ist es die dritte Ader, in einem dreiphasigen die fünfte.

Bei den meisten Lüstern mit zwei Lampengruppen und Metallteilen ist im Lieferumfang ein Klemmenblock vorgesehen, über den der Erdungsanschluss erfolgt.

Bei der Montage der Leuchte sollte man darauf achten und das Kabel anschließen.

Anschluss eines Halogenleuchters

Kronleuchter mit Halogenlampen arbeiten nicht immer an einem Wechselspannungsnetz von 220 V – es können Modelle sein, die für eine Wechselspannung von 6, 12 oder 24 V ausgelegt sind. Daher wird im zweiten Fall ein Abwärtstransformator benötigt.

Manchmal baut der Hersteller in jedes Modell einer mit Halogenlampen betriebenen Leuchte spezielle Transformatoren zur Stromreduzierung ein.

Dabei ist der Schaltplan bereits zusammengebaut und muss nur noch installiert werden. Es bleiben 2 Kabel ungenutzt, die mit der Deckenverkabelung verbunden werden; der Anschluss erfolgt dabei beliebig.

In der Abbildung ist das Anschlussprinzip eines Lüsters mit elektronischem Transformator dargestellt. Bei dieser Variante der Leuchte gibt es eine Controller-Einheit. Auf der Rückseite des Gehäuses ist ein Anschlussplan abgebildet. Im Schema: PE – Erde, N – Nullleiter, L – Phase.

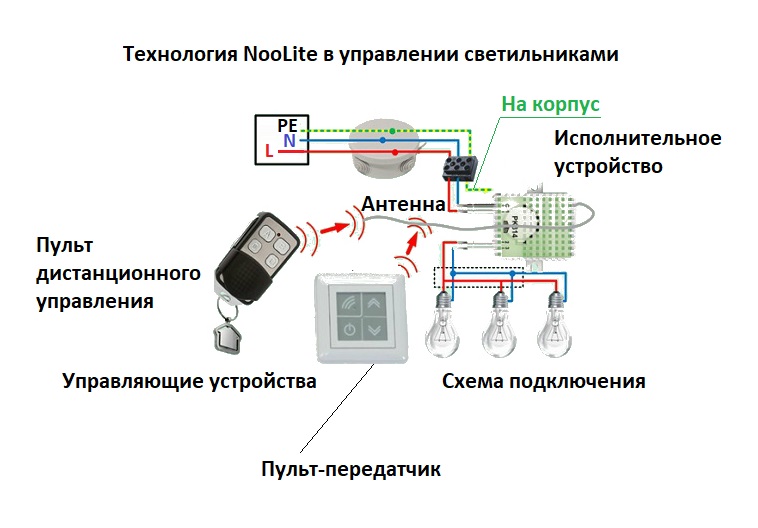

Lüster, die mit einer Fernbedienung ausgestattet sind, können in verschiedenen Ausführungen erhältlich sein: mit Halogen-, LED- oder Glühlampen.

Es gibt auch Modelle des kombinierten Typs. Ein solches Gerät ist durch das Vorhandensein einer Funksteuereinheit komplizierter. Im Wesentlichen handelt es sich bei diesem Controller um ein drahtloses Gerät, das über die Fernbedienung oder einen herkömmlichen Tastschalter gesteuert wird.

Der Anschluss eines solchen Beleuchtungsgeräts erfolgt ähnlich wie beim vorherigen Modell, jedoch wird hier ein weiteres Kabel hinzugefügt, das dünnste von allen.

Dies ist eine Antenne, über die die zusammenwirkenden Aktionen von Fernbedienung und Controller reproduziert werden. Sie bleibt unverändert im Inneren des Lampenschirms der Deckenleuchte.

Fazit und nützliche Videos zum Thema

Der gesamte Prozess der Vorbereitung der Deckenleuchte für den Anschluss und des direkten Anschließens an die Stromversorgung des Doppelschalters ist im Video beschrieben:

Unerfahrene Handwerker machen bei der Elektroinstallation recht häufig Fehler. Welche das genau sind und wie Sie diese vermeiden, sehen Sie im Videobeitrag:

Wenn Sie alle Montageschritte korrekt ausführen und dem Schaltplan folgen, können Sie sich vor unangenehmen Folgen bei der direkten Nutzung der Leuchte schützen. Darüber hinaus wird es Ihnen gelingen, eine einzigartige Lichtatmosphäre im Raum zu schaffen, indem Sie diese an Ihre Bedürfnisse anpassen.

Teilen Sie Ihre Erfahrungen mit dem Anschluss der Deckenleuchte an einen Doppelschalter mit den Lesern. Bitte hinterlassen Sie Kommentare zum Artikel, stellen Sie Ihre Fragen und beteiligen Sie sich an Diskussionen. Das Kontaktformular befindet sich unten.
