Bodenventil: Zweck, Aufbau + Anleitung zum Austausch

Die Europäer zeigen erstaunlichen Einfallsreichtum, wenn es ums Sparen geht. Ein solches Gerät ist das Bodenventil, das es ermöglicht, viel weniger Wasser zu verbrauchen und nicht zu viel an die Versorger zu zahlen. Das Produkt hat eine genial einfache Konstruktion und ist dennoch sehr praktisch und bequem in der Anwendung.

Obwohl die Vorrichtung zuerst in England auftauchte, haben auch unsere Landsleute sie sehr geschätzt und nutzen sie immer häufiger.

Wir schlagen vor, sich mit der Konstruktion und dem Funktionsprinzip der Stopfen, ihren Vor- und Nachteilen zu befassen. Die Antworten auf die genannten Fragen werden im Artikel ausführlich dargelegt. Darüber hinaus haben wir Tipps zur Auswahl des Bodenventils gegeben und eine Schritt-für-Schritt-Anleitung für dessen Installation vorbereitet.

Bequemes Sparen mit dem Bodenventil

Dies sind kleine Absperrvorrichtungen, die in den Abläufen von Waschbecken installiert werden, um Wasser zurückzuhalten. Ursprünglich waren sie für Wasserversorgungssysteme gedacht, bei denen heißes und kaltes Wasser aus verschiedenen Wasserhähnen entnommen wird. So werden die Badezimmer in einigen europäischen Ländern üblicherweise ausgestattet.

Bei uns übernehmen verschiedene Arten von Mischbatterien diese Funktion, daher haben Absperrventile für Waschbecken eine andere Verwendung gefunden. Sie werden verwendet, wenn man sich waschen, rasieren oder Kinderkleidung oder Wäsche von Hand waschen möchte.

Die Geräte ersparen die Notwendigkeit, fließendes Wasser laufen zu lassen oder es in einer Schüssel aufzufangen. Es genügt, das Ventil einfach zu schließen – und schon ist das Waschbecken buchstäblich innerhalb einer Minute gefüllt.

Damit das Gerät auslöst, muss man auf die Abdeckung drücken. Die Feder des Mechanismus wird sich entspannen und den Stopfen verschieben, der das Abflussloch des Waschbeckens verschließt.

Es gibt zwei Haupttypen von Ventilen:

1. Mit Mischbatterie. Die Geräte sind im Lieferumfang enthalten. Ihre Installation ist vom Modell des Sanitärgeräts vorgesehen. Zur Steuerung eines solchen Bodenventils dient ein kleiner Hebel, der hinter dem Wasserhahn oder seitlich davon angebracht wird.
2. Push Open. Diese Modelle werden separat von den Mischbatterien verkauft. Sie sind weniger beliebt als Geräte des ersten Typs. Oft werden sie von Menschen gekauft, die bereits an die Verwendung eines Absperrventils gewöhnt sind, aber das alte abgenutzt ist und ersetzt werden muss.

Die Vorrichtungen hätten im postsowjetischen Raum wohl keine weite Verbreitung gefunden, wenn sie nicht im Lieferumfang einiger Mischbatteriemodelle enthalten gewesen wären. Ziemlich schnell wurden die Vorteile ihrer Nutzung deutlich, und nun sind Absperrventile für Waschbecken bei den Käufern gefragt.

Ein weiterer Pluspunkt: Für die Montage müssen keine grundlegenden Änderungen an den Wasser- oder Abwassersystemen vorgenommen werden.

Der größte Teil der Konstruktionsteile befindet sich unter dem Waschbecken: die Verbindungsstange, die Gewindeverbindung und der Siphon. Sie fallen nicht auf und beeinträchtigen nicht die Inneneinrichtung.

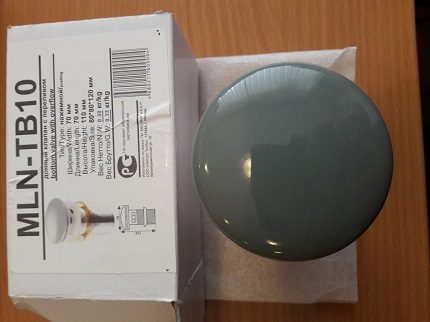

Die Konstruktionen können mit oder ohne Überlauf sein. Äußerlich unterscheiden sie sich kaum, der Unterschied in den Funktionen ist jedoch deutlich.

Ventile des ersten Typs sind sicher: Wenn der Wasserdruck plötzlich steigt oder der Besitzer kurz weggeht, fließen die überschüssigen Flüssigkeiten in den Abfluss und nicht auf den Boden.

Es ist besser, ein Modell mit Überlauf zu erwerben. Dies schützt das Badezimmer vor einer Überschwemmung, falls das Ventil verschleißt und seine Funktion nicht mehr erfüllt.

Wenn das Gerät ohne Überlauf ist, kann die geringste Nachlässigkeit zu unangenehmen Folgen führen.

Aufbau und Funktionsweise

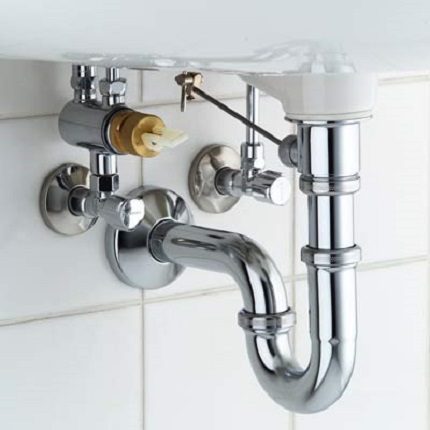

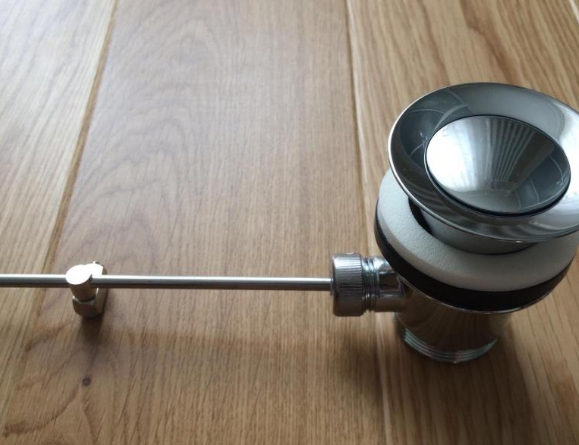

Hebelmodelle (automatische) bestehen aus mehreren funktionalen Elementen:

1. Stopfen. Dies ist das Ventil, das die Ablauföffnung im Waschbecken verschließt.
2. Betätigungshebel (Speiche). Mit seiner Hilfe wird der Stopfen angehoben und abgesenkt. Das ist praktisch – man muss die Hand nicht in das mit Wasser gefüllte Waschbecken tauchen.
3. Stange. Sie verbindet den Betätigungshebel und den Stopfen.
4. Gewinde. Das Gerät wird mit einer Gewindeverbindung am Siphon befestigt.
5. Siphon. Die gesamte zusammengebaute Konstruktion stellt eine integrale Einheit zur Steuerung des Wasserablaufs dar.

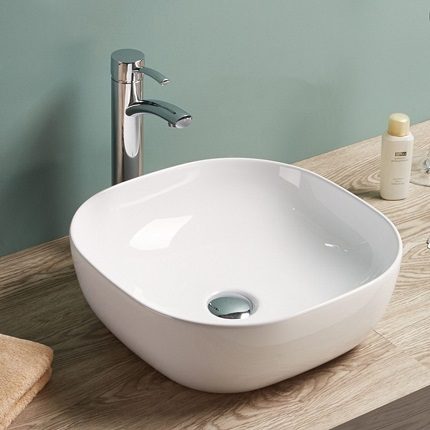

Push-Open-Ventile sind Druckmechanismen, bei denen der Stopfen mit einer Feder betätigt wird.

Die Konstruktion ist einfacher als die Hebelkonstruktion, aber weniger bequem in der Handhabung. Um den Stopfen zu drücken, muss man die Hand ins Wasser tauchen. Viele Menschen empfinden das als unangenehm, besonders wenn im Waschbecken schmutzige Sachen gewaschen oder gespült wurden.

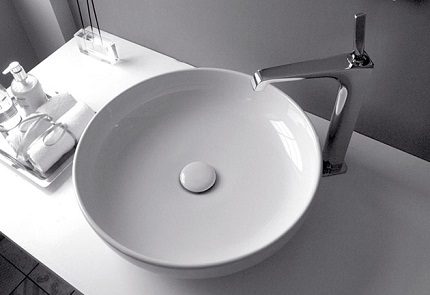

Modelle des Click-Clack-Systems sind sehr kompakt und schön. Einige Designerventile sind wahre Kunstwerke, aber dennoch voll funktionsfähig.

Ein gewichtiger Vorteil der Push-Open-Modelle ist das ästhetische Erscheinungsbild. Der kompakte Stopfen auf dem Boden des Waschbeckens sieht viel ansprechender aus als die komplizierte Konstruktion mit Hebel. Von außen ist nur ein runder Deckel in Messing-, Bronze- oder Chromfarben zu sehen.

Vor- und Nachteile der Verwendung des Ventils

Die Verwendung neuer Wasserabsperrvorrichtungen bietet mehrere Vorteile.

1. Wirtschaftlicher Vorteil. Aufgrund der gestiegenen Nebenkosten mussten viele über Einsparungen nachdenken. Der Preis der Vorrichtungen liegt je nach Modell und Hersteller zwischen 5 und 20 €. Dies ist ein geringer Preis für die Reduzierung der Rechnungsbeträge.
2. Einfache Bedienung. Das Ventil wird mit einem Finger bedient. Zum Absenken oder Anheben ist kein Kraftaufwand erforderlich. Es ist sogar für Kinder zugänglich.
3. Ergonomische Form. Das Gerät ist bequem und leicht von Verschmutzungen zu reinigen.
4. Schönes Design. Ein sauberer Metall- oder Keramikdeckel sieht viel angenehmer aus als ein Loch im Waschbecken. Er gewinnt auch im Vergleich zum herkömmlichen Plastikstopfen.
5. Zuverlässige Befestigung. Traditionelle Stopfen für Badewannen und Waschbecken werden mit einer Angelschnur an der Sanitäranlage befestigt, die jederzeit reißen kann. Metallketten verbessern die Situation etwas, aber sie sind auch nicht ganz zuverlässig und zudem laut im Gebrauch.
6. Geruchsschutz. Unangenehme Gerüche im Badezimmer entstehen nicht immer durch die Schuld der Nutzer, und durch Reinigen werden sie nicht beseitigt.

Der Gestank kann schwer zu bekämpfen sein, aber das ist notwendig, da Kanalgase gesundheitsschädliche Stoffe wie Schwefelwasserstoff und Ammoniak enthalten. Indem man den Abfluss verschließt, kann man das Problem einfach beseitigen.

Bodenstopfen haben keine gravierenden Nachteile, aber einige Nuancen sind zu beachten. Es braucht Zeit, um sich an die Besonderheiten der Verwendung des Mechanismus zu gewöhnen: Man muss den Wasserstand beim Füllen des Waschbeckens im Auge behalten.

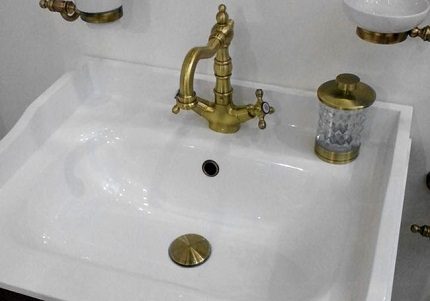

Das Design kann bei der Auswahl der Sanitäranlagen eine entscheidende Rolle spielen. Modelle des Click-Clack-Systems können nach Stil und Farbe ausgewählt werden.

Es gibt auch ärgerliche Momente bei der Verwendung von Federmechanismen – das Eintauchen der Hand in schmutziges, zu heißes oder zu kaltes Wasser. Und bei Hebelmechanismen – die Unannehmlichkeit der Reinigung von Teilen, die sich unter dem Waschbecken und hinter der Armatur befinden.

Nach welchen Kriterien wählt man die Stopfen aus?

Zunächst sollte man sich über den Preis klar werden. Man muss gut verstehen, was der Käufer für sein Geld bekommt – Qualität der Materialien und Verarbeitung, Design oder zusätzlichen Komfort.

Ein wichtiges Auswahlkriterium ist die Qualität des Metalls und der Gewindeverbindung. Um zu verstehen, wie zuverlässig das gewählte Modell ist, muss man die Festigkeit des Materials überprüfen. Es ist ratsam zu prüfen, wie der Stopfen zusammengebaut und auseinandergenommen wird.

Betrachten wir einige Konstruktionsmerkmale, von denen der Preis abhängt:

• Vorhandensein eines Überlaufs;
• Bedienungsart;
• Design;
• Marke.

Das Modell sollte je nach Waschbeckentyp ausgewählt werden. Wenn darin keine Möglichkeit zur Ableitung von überschüssigem Wasser vorgesehen ist, wird ein Abflussventil ohne Überlauf installiert. Eine Alternative ist der Austausch des Siphons durch einen praktischeren.

Was den Steuerungsmechanismus betrifft, so müssen Sie sich klar über Ihre Ziele im Klaren sein. Wenn das Waschbecken zum Händewaschen mit Wasser gefüllt wird, ist es nach der Benutzung wahrscheinlich nicht zu schmutzig. Es wird keine Probleme geben, die Hand zur Federklappe zu führen.

Wenn Sie jedoch vorhaben, schmutzige Schuhe oder fettige Gegenstände zu waschen, ist es besser, Ihrer natürlichen Abneigung nachzugeben und ein Hebelgerät zu kaufen.

Das Design beeinflusst die Kosten des Produkts. Angesichts der Preisspanne ist der Aufpreis für eine schöne Gestaltung des Bodenventils nicht allzu hoch. Daher sollten Sie sich nicht das Vergnügen verwehren, einen schönen Stopfen am Waschbecken anzubringen.

Die Rolle der Marke bei der Auswahl der Armaturen ist nicht zu unterschätzen. Der Ruf der Marke ist nicht nur Werbung, sondern auch ein Indikator für die tatsächliche Qualität der Produkte. Vor dem Kauf ist es ratsam, sich mit den Bewertungen der Nutzer vertraut zu machen und deren Kritik an verschiedenen Herstellern zu berücksichtigen.

Das Bodenventil ist ein kleines Teil, kann aber unangenehme Momente bereiten, wenn es schnell ausfällt. Es ist besser, ein paar Euro mehr zu bezahlen und einen zuverlässigen schönen Stopfen zu kaufen, der mehrere Jahre ohne Störungen hält.

Detaillierte Montageanleitung

Das Abflussventil, das im Lieferumfang der Mischbatterie enthalten ist, wird schrittweise installiert. Für die Installation werden einfachste Werkzeuge und Sanitär-Dichtmittel benötigt, das zum Abdichten von Fugen bei der Sanitärmontage verwendet wird. Alle Arbeiten können selbst durchgeführt werden.

Der einzige Vorbehalt: Im Standardset sind alle Werkzeuge mit scharfen Kanten, die die Oberfläche des Waschbeckens beschädigen können. Es ist ratsam, vorher Dichtungen vorzubereiten und die Metallteile durch diese anzudrücken, um die Sanitäranlage zu schützen.

Schritt 1 – Vorbereitungsarbeiten

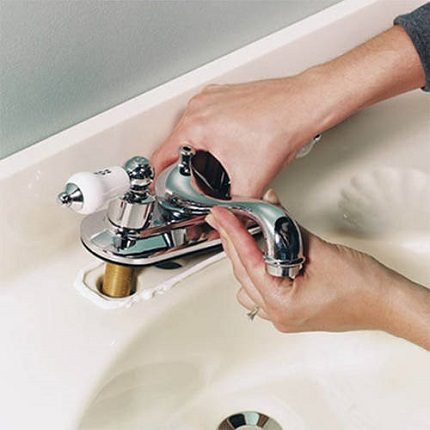

Der Hebel und die Schläuche werden durch die Öffnung nach unten, unter das Waschbecken geführt. In der Regel werden Armaturen mit flexiblen Schläuchen geliefert. Wenn das Modell mit starren Schläuchen ausgestattet ist, müssen diese selbst gebogen werden.

Es ist wichtig, die Arbeit äußerst sorgfältig durchzuführen, um die Rohrwände nicht zu beschädigen, da sie sonst schnell rosten und undicht werden.

Es ist äußerst unerwünscht, die Teile zu feilen, da Späne leicht in den Mechanismus des Wasserhahns gelangen können. Im Betrieb treten Probleme auf, die zu vorzeitigem Verschleiß der Teile führen.

Wenn es nicht möglich ist, auf das Kürzen der starren Rohre zu verzichten, müssen nach Abschluss der Arbeiten alle Konstruktionselemente gründlich mit einem starken Strahl fließenden Wassers gespült werden.

Damit die Armatur sicher am Waschbecken befestigt ist, wird sie mit Dichtmittel aufgesetzt. Es sollte eine feuchtigkeitsbeständige Masse mit Antiseptika (sanitär) gewählt werden, um Schimmelbildung zu verhindern.

Den Wasserhahn mit der Überwurfmutter fixieren. Bei Zweifeln an der zuverlässigen Montage kann Dichtmittel als zusätzliche Fixierungsmethode verwendet werden.

Schritt 2 – Zusammenbau und Verbinden der Teile

Mit Hilfe von Muttern mit Gummidichtungen werden die Schläuche an die Zuleitungsrohre angeschlossen. Dabei ist auf die Biegeform zu achten. Wenn sie die Form eines Buchstabens U hat, ist alles in Ordnung: Das Wasser kann ungehindert fließen.

Eine S-förmige Biegung ist jedoch unerwünscht. Zusätzliche Hindernisse schaffen Bedingungen für einen ungleichmäßigen Druckanstieg im System, was innerhalb von ein bis zwei Jahren zu Undichtigkeiten an den Verbindungsstellen führt.

Zum Lieferumfang jedes Modells sollte ein Kunststoffstecker für die Speichen gehören. Beim Kauf des Ventils ist sicherzustellen, dass dieses Teil vorhanden ist. Wenn es separat nachgekauft werden muss, könnte es Schwierigkeiten bei der Größenauswahl geben.

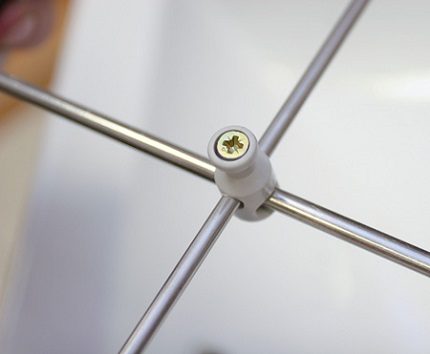

Das Absperrventil wird in das Abflussloch des Waschbeckens eingesetzt und die Speichen werden montiert. Sie werden kreuzweise mit Hilfe eines speziellen Kunststoffsteckers angelegt.

Die Klemme selbst wird mit einem Schraubendreher festgezogen. Es entsteht eine einfache, aber zuverlässige kreuzförmige Konstruktion.

Schritt 3 – Montage des Hebels und des Siphons

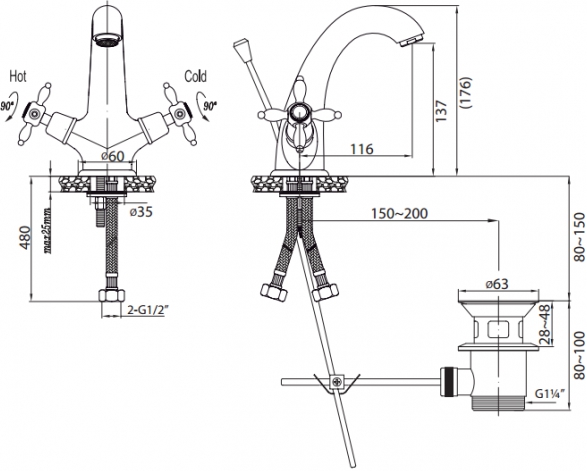

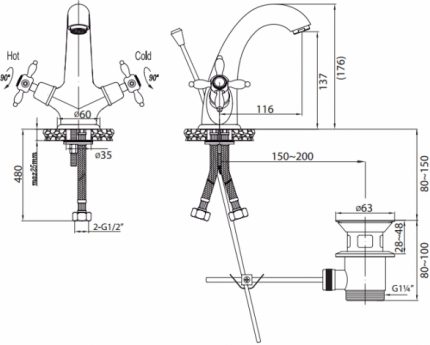

Die Speiche muss mit dem Hebel verbunden und an der Öse des Geräts befestigt werden, wie in der folgenden Abbildung dargestellt.

Nach dieser Arbeit sollte sofort überprüft werden, ob der Hebel bei Auf- und Abbewegung die Speiche leicht anhebt und senkt. Manchmal muss die Befestigung nachjustiert werden (+).

Es bleibt nur noch, den Wellschlauch von unten anzuschließen und den Siphon zu befestigen. Wichtig ist, dass der Stopfen die Abflussöffnung dicht verschließt, daher wird sofort die Qualität der Montage überprüft.

Es ist notwendig, den Wasserhahn zu öffnen und zu beobachten, wie die Sanitäranlage 3–5 Minuten lang funktioniert.

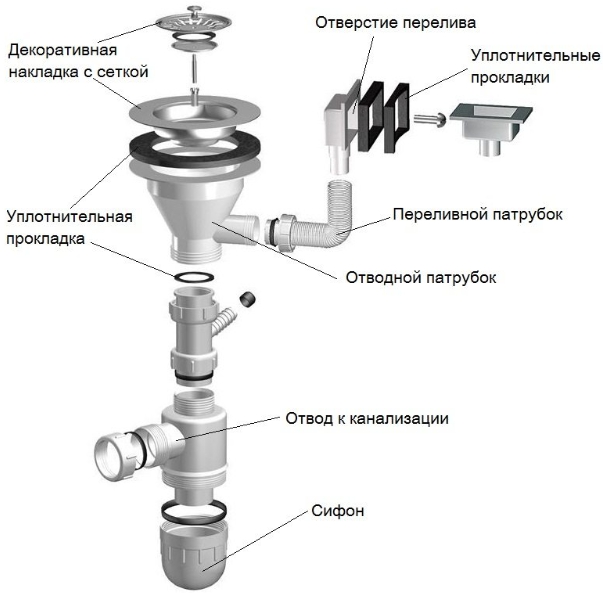

Ein Waschbecken mit Bodenventil, aber ohne Überlaufloch, kann verbessert werden. Dazu kauft und installiert man einfach einen passenden Siphon (+).

Wenn das Wasser gut in den Abfluss fließt und die Verbindungsstellen trocken bleiben, ist alles in Ordnung. Bei Anzeichen von Undichtigkeiten sollten die Muttern nachgezogen werden.

Wenn die Fugen auch danach nass bleiben, muss das gesamte System demontiert und die Arbeit neu gemacht werden, da die Montage offensichtlich falsch ausgeführt wurde. Dichtband kann die Situation beheben, aber wohl nicht auf Dauer.

Schritt 4 – Überprüfung der Dichtheit des Stopfens

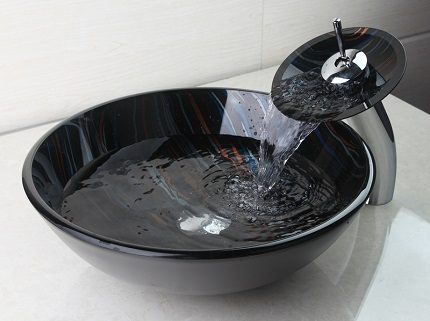

Die Arbeit kann als abgeschlossen betrachtet werden, wenn der Siphon nicht undicht ist und das Absperrventil die Abflussöffnung dicht verschließt. Die Prüfung erfolgt so: Den Stopfen senken, die maximale Wassermenge in das Waschbecken einlaufen lassen und es eine halbe bis ganze Stunde stehen lassen.

Ein undichter Stopfen bringt keinen besonderen Nutzen. Wenn das Wasser schnell aus dem Waschbecken in den Abfluss läuft, ist es besser, die Arbeit zu wiederholen – das Ventil zu demontieren und neu zusammenzubauen.

Ein Zeichen für die korrekte Funktion des Geräts ist ein gleichbleibender Wasserstand. Es ist besser, sich nicht auf das eigene Augenmaß zu verlassen und am Waschbecken eine Markierung mit einem Marker anzubringen.

Wenn das Wasser nach einer Stunde auf dem gleichen Stand ist, wurde das Absperrventil einwandfrei montiert. Geringfügige Veränderungen sind ein Grund, die Dichtheit der Abdeckung am Boden des Waschbeckens zu überprüfen.

Fazit und nützliche Videos zum Thema

Bodenstopfen werden derzeit noch selten verwendet, daher kann es bei der Auswahl, Installation und dem Austausch zu Schwierigkeiten kommen. Wir bieten Videomaterialien an, die helfen, Probleme zu vermeiden.

Ausführliches Video-Tutorial zur Installation des Bodenventils:

Geräte des Klick-Klack-Systems der Marke AlcaPlast:

Video-Review des Modells Nicoll SAS L2264:

Review des Ventils der italienischen Marke Webert:

Jeder Käufer von Bodenventilen hat seine eigenen Ziele. Manchem ist es angenehm, sich an einem mit warmem Wasser gefüllten Waschbecken zu waschen, andere bevorzugen es, darin kleine Wäschestücke zu waschen oder zu spülen. Auch die Vorstellungen von Bequemlichkeit unterscheiden sich erheblich.

Um Fehler zu vermeiden, muss man vor dem Kauf genau verstehen, wie das Gerät verwendet werden soll. Wenn ein neuer Stopfen anstelle eines abgenutzten installiert werden muss, sollte man das gleiche Modell wählen.

Haben Sie etwas hinzuzufügen oder haben Sie Fragen zur Auswahl eines Bodenventils für ein Waschbecken oder eine Spüle? Sie können Kommentare zum Beitrag hinterlassen, an Diskussionen teilnehmen und Ihre eigenen Erfahrungen mit solchen Geräten teilen. Das Kontaktformular befindet sich im unteren Bereich.
