Gastank schlüsselfertig: Wie die Montage des Gasbehälters und die Installation der Anlage durchgeführt werden

Schlüsselfertige Projekte beinhalten die vollständig abgeschlossene Bau-, Produktions- oder Montagearbeiten von Objekten, die sofort genutzt werden können. Private Immobilienbesitzer wählen oft genau diese Art der Installation neuer Gasgeräte.

Einen schlüsselfertigen Gastank bei einer Organisation zu bestellen, ist viel einfacher, als Verträge mit mehreren Unternehmen abzuschließen. In jedem Fall erfolgt die Montage streng nach den Anforderungen und Normen.

In diesem Artikel befassen wir uns mit den Etappen der schlüsselfertigen Montage eines Gastanks.

Vorteile der schlüsselfertigen Projektdurchführung

Private Hausbesitzer versuchen manchmal, um Geld zu sparen, einen Teil der Arbeiten selbst durchzuführen. Und das ist sinnvoll, wenn Erfahrung in der Durchführung der Montage oder des Anschlusses vorhanden ist und keine rechtlichen Hindernisse bestehen.

Allerdings bleiben bei der Organisation einer unabhängigen Gasversorgung praktisch keine 'Schlupflöcher' für eigenständige Eingriffe:

• sämtliche Arbeiten zur Montage, Ausstattung mit Zusatzgeräten, Anschluss, Inbetriebnahme müssen von einem Unternehmen mit spezieller Lizenz durchgeführt werden;
• die Entwicklung der technischen Bedingungen und die Projekterstellung übernehmen ebenfalls zugelassene Unternehmen;
• vor dem Vertragsabschluss mit den Monteuren sammelt der Eigentümer ein Paket von Dokumenten (technische Bedingungen für die Gasifizierung des Hauses, Eigentumsnachweise für das Grundstück, Lageplan, Genehmigungen von vielen Stellen usw.), was viel Zeit in Anspruch nimmt.

Wenn ein Hausbesitzer zum ersten Mal mit der Planung und Montage einer autonomen Gasanlage konfrontiert wird und dazu noch viel beschäftigt ist, ist es besser, sich direkt an ein privates Unternehmen zu wenden, das seit langem erfolgreich schlüsselfertige Gastankinstallationen und die Wartung von Gassystemen durchführt.

Ein Unternehmen mit 10-15 Jahren Erfahrung in der autonomen Gasifizierung verfügt über einen Stab qualifizierter Mitarbeiter, die alle Normen und Regeln der Gerätemontage genau kennen.

Die Vertreter eines privaten Unternehmens haben in der Regel die erforderlichen Kontakte zu verschiedenen angrenzenden Behörden, so dass der Abstimmungsprozess der Dokumentation viel schneller verläuft.

Zu den Vorteilen des „Komplettpakets“ gehört auch die schnelle Montage des Gastanks, einschließlich Erdarbeiten, Transport und Installation, Anschluss und Druckprüfung.

Die Spezialisten des Unternehmens tragen die volle Verantwortung für die Durchführung aller Montagearbeiten, die gemäß den Normen PB, SNiP, GOST und SP durchgeführt werden, und geben nach Abschluss der Arbeiten eine Garantie.

Wenn während der Montage Fehler auftreten, werden diese kostenlos behoben. Der Abschluss eines Wartungsvertrags (Wartung, Befüllung) mit dem Unternehmen, das den Gastank installiert, erleichtert Reparatur- oder Austauscharbeiten. Weitere Informationen zu den Kosten der Installation eines Gastanks in einem Privathaus finden Sie in diesem Artikel.

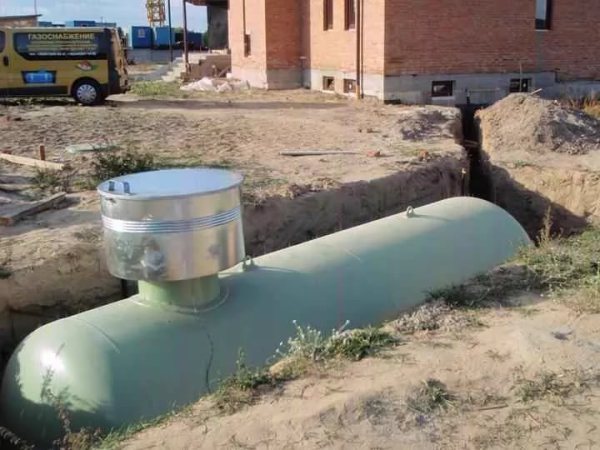

Anforderungen an die Montage des Gastanks

Ein autonomer Gasspeicher ist ebenso wie eine Gasleitung eine Anlage mit erhöhtem Gefährdungspotenzial, daher werden eine Reihe von Anforderungen an die Montage und den Anschluss von Gasgeräten gestellt.

Sie sind in den Normdokumenten festgelegt: Zum Beispiel in PB 03-576-03 sind die Bedingungen für die Montage von Druckbehältern zu finden, und in SP 62.13330.201 die allgemeinen Bestimmungen für den Bau von Gasverteilungssystemen.

Ähnliche Anforderungen gelten auch für die Gasleitung, über die der Brennstoff vom Tank zum Gebäude gelangt:

• Tiefe der Gräben für Polyethylenrohre (Stahlrohre werden äußerst selten verwendet) – mindestens 1,7 m;
• zwingender Einbau eines Kondensatsammlers;
• Gefälle des Rohrs zum Kondensatsammler – 1 cm pro 1 m;
• Die Rohre werden durch eine unlösbare Verbindung verbunden;
• Abstand zu parallel verlegten Rohrleitungen – mindestens 1 m.

Beim Verfüllen der Gräben wird der Verlegebereich der Gasleitung mit einem breiten Warnband markiert, das über die gesamte Rohrlänge gespannt und mit Erde bedeckt wird.

Vertragsvarianten mit dem Auftragnehmer

Wenn der Hausbesitzer an einer schlüsselfertigen Installation eines Gastanks interessiert ist, muss er aus mehreren sich in Nuancen unterscheidenden Optionen wählen. Um den Kundenkreis zu erweitern, bieten Unternehmen 3–4 Lösungen an. Üblicherweise werden sie als „Wirtschaft“, „Standard“, „Optima“, „Premium“, „Luxus“ und ähnlich bezeichnet.

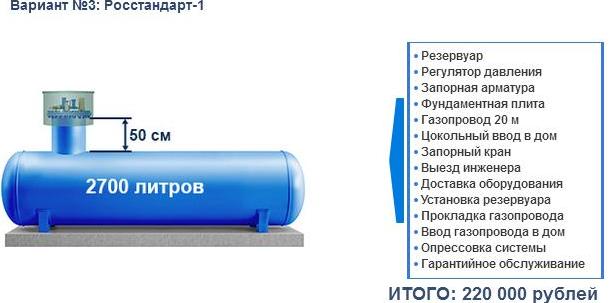

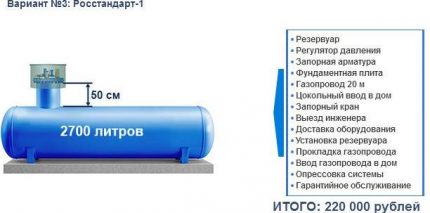

Eine der Optionen für die schlüsselfertige Installation eines Gastanks für ein Haus mit einer Fläche von bis zu 150 m². Das Basispaket umfasst Planung, den Tank selbst mit Armaturen, Transport, Montage, Anschluss, Inbetriebnahme und Übergabe an den Betrieb. Zusätzlich bezahlt werden Erdarbeiten und die Gasbefüllung.

Die Auswahl ist gut, weil man ein optimales Paket finden kann, indem man bei den Erdarbeiten spart oder einen Gasliefervertrag mit einem anderen Unternehmen abschließt.

Wichtige Etappen der schlüsselfertigen Gastankinstallation

Eine schlüsselfertige Montage bedeutet die Durchführung aller Schritte der autonomen Gasversorgung durch das Unternehmen, mit dem der Vertrag geschlossen wurde. Ein gewisses Maß an Kontrolle durch die Hausbesitzer über die Arbeit der Monteure schadet jedoch nicht.

Projekterstellung und Tankauswahl

Die Projektdokumentation wird erst nach einem Vor-Ort-Besuch des Spezialisten erstellt. Die Wahl des Gastanks und die Montagedetails hängen von der Grundstücksgröße, der Lage des Hauses und der Leitungen, der Zusammensetzung des Untergrundgesteins und dem Grundwasserspiegel ab.

Vor Ort wird entschieden, welches Tankvolumen optimal ist. Dieser Parameter ist an die Hausfläche gebunden, daher verwenden selbst Profis häufig Korrespondenztabellen.

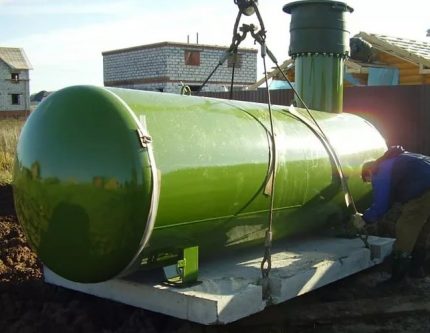

Horizontaler Gastank der tschechischen Marke Kadatec. Volumenberechnung nach Gebäudefläche: bis 150 m² – Tank mit 2400 l, bis 250 m² – 4300 l, bis 400 m² – 6200 l usw.

Aufgrund ihrer Erfahrung mit Montagearbeiten können die Vertreter des ausführenden Unternehmens bei der Auswahl des Herstellers von Gasanlagen beraten. In der Praxis sind sie jedoch in der Regel Vertriebspartner eines oder mehrerer Hersteller von Gastanks und empfehlen daher ihre eigenen Produkte.

Es ist logisch anzunehmen, dass es für sie nicht vorteilhaft ist, Tanks minderer Qualität anzubieten, da sie die volle Verantwortung für die Sicherheit der Anlage tragen.

Weitere Informationen zu den verschiedenen Arten von Gastanks finden Sie hier.

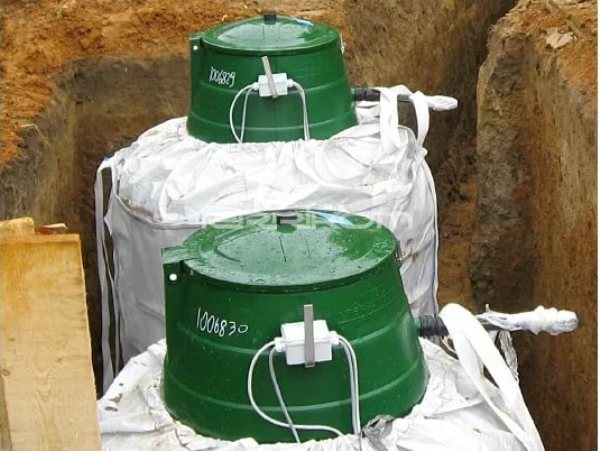

Varianten von Gastanks für Häuser:

Nach der Besichtigung des Geländes und der Auswahl der Ausstattung wird ein detaillierter Aktionsplan erstellt und ein Kostenvoranschlag erstellt, der berücksichtigt, was genau im Begriff „schlüsselfertig“ enthalten ist.

Wenn bestimmte Arbeiten zusätzlich zu bezahlen sind, wird dies vor Beginn der Arbeiten vereinbart. Die Projektdokumentation wird zusammen mit den Unterlagen des Kunden zur Einholung der Genehmigung für die Installation des autonomen Gassystems zur Verfügung gestellt.

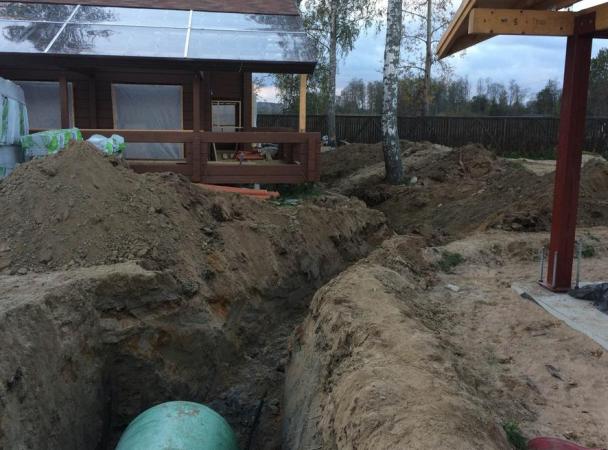

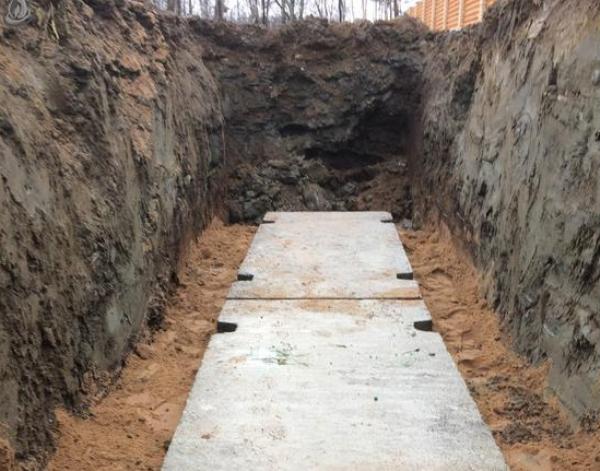

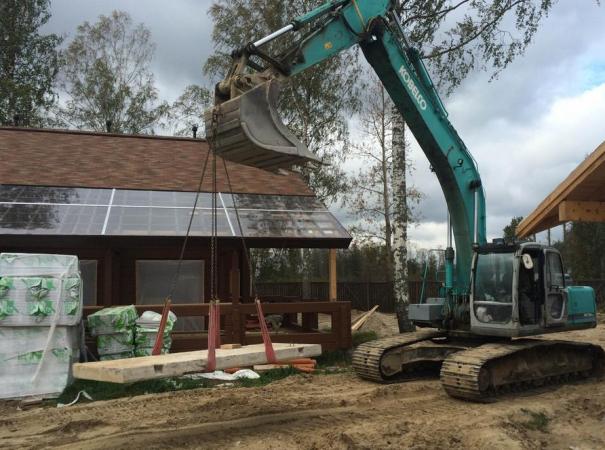

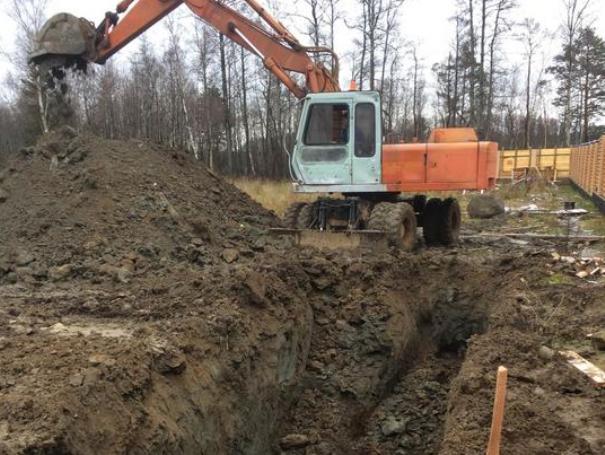

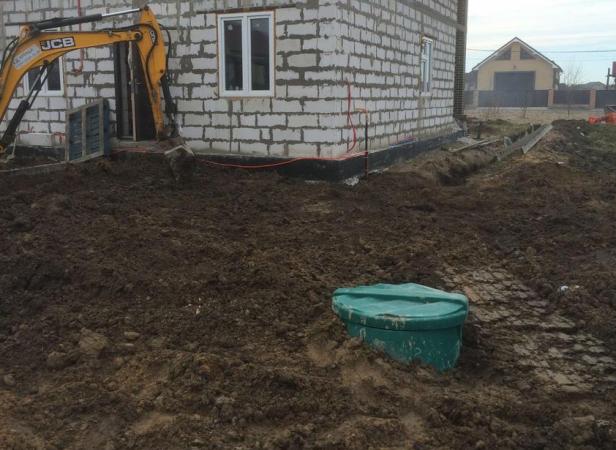

Vorbereitung der Baugrube und des Grabens

Einige Unternehmen, die Dienstleistungen zur autonomen Vergasung von Landhäusern und Vorstadtvillen anbieten, beziehen die Erdarbeiten nicht in die schlüsselfertige Komplettbetreuung ein oder nur in Pakete wie „Luxus“, also den teuersten.

Folglich kann man in der Phase des Aushebens der Baugrube und des Grabens 150-200 € sparen und die Erdarbeiten selbst durchführen.

Was ist dafür nötig:

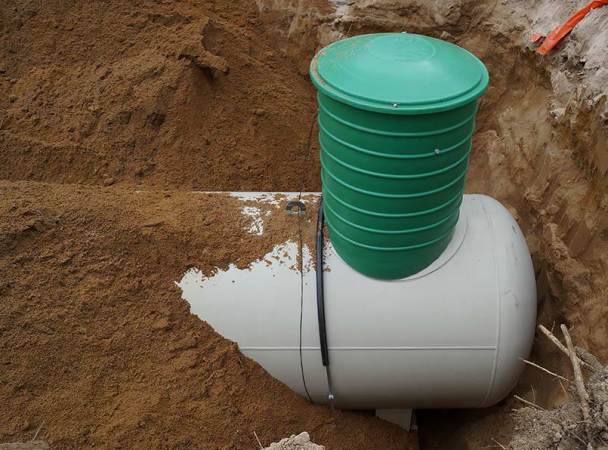

Die Verfüllung erfolgt nach der Montage des Gastanks und der Armaturen, dem Anschluss und der Prüfung. Für die Verfüllung wird Flusssand verwendet, und nur für die obere Schicht (20 % der gesamten Verfüllung) ist die Verwendung des Mutterbodens zulässig.

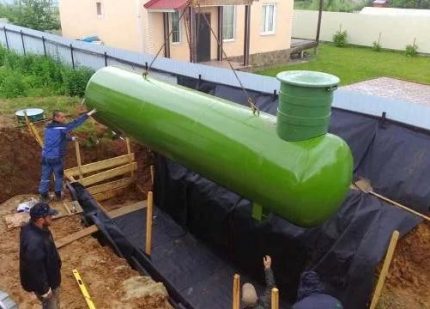

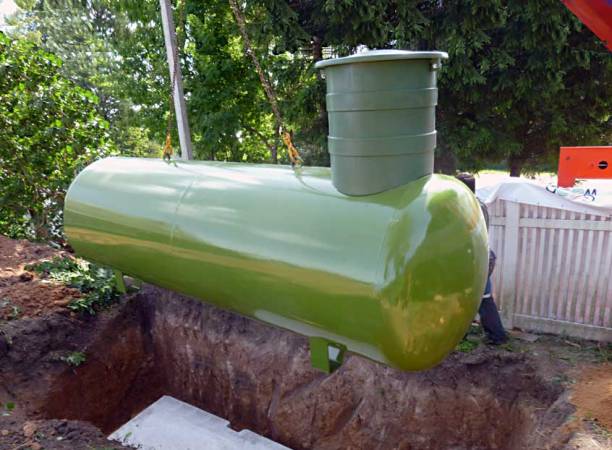

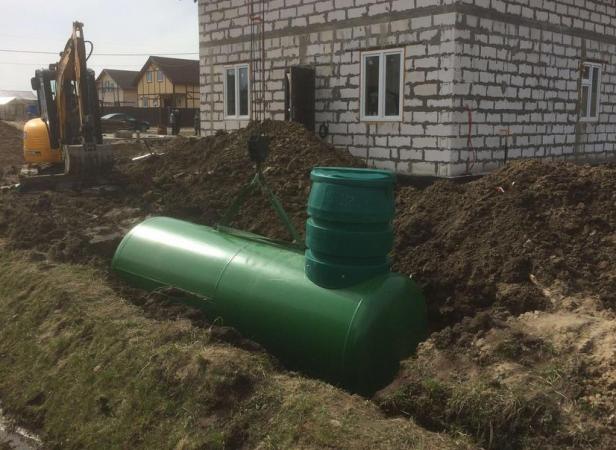

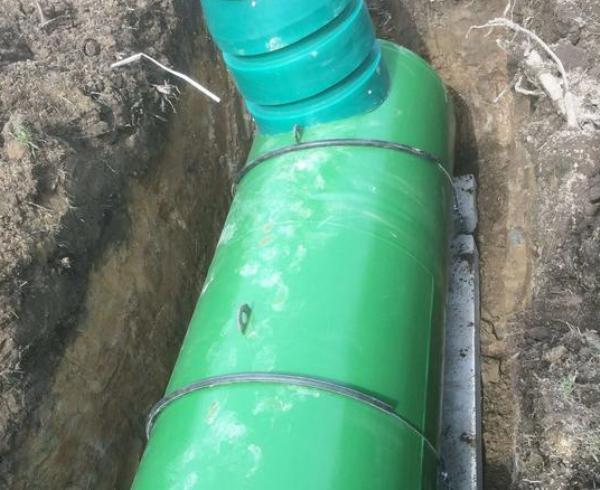

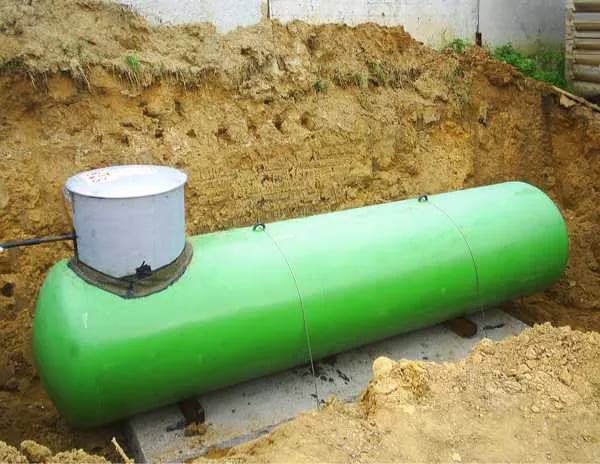

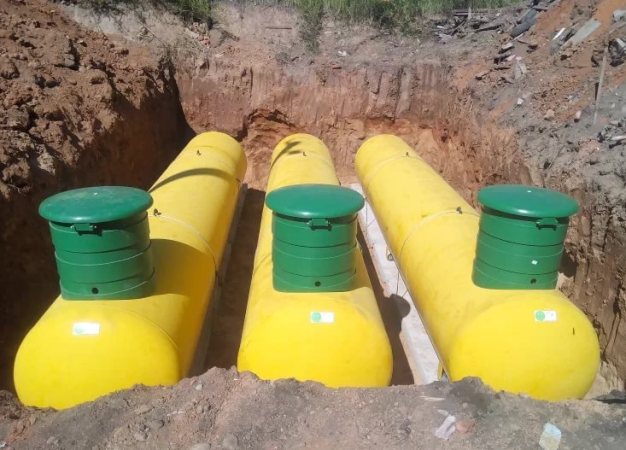

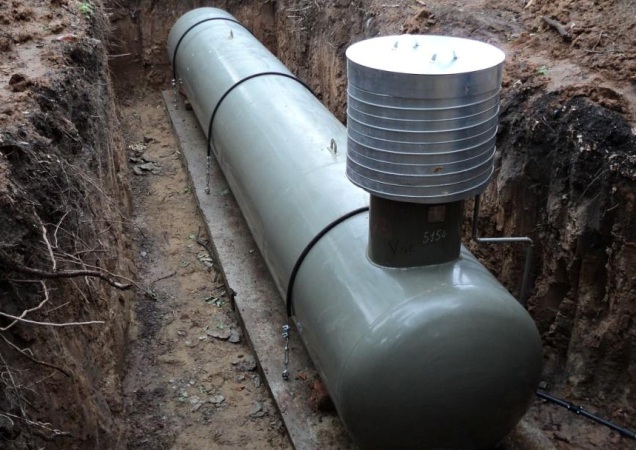

Montage des Gastanks in der Grube

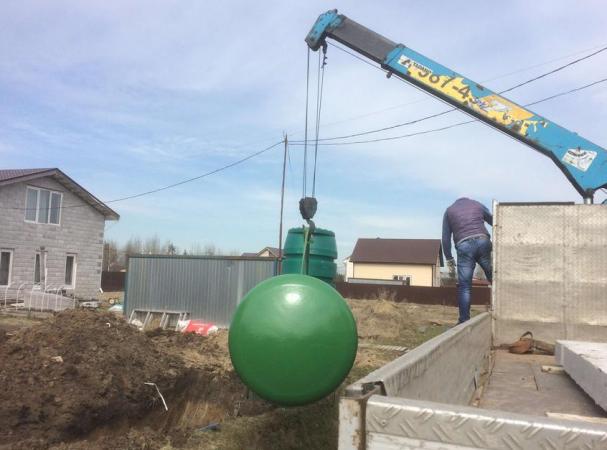

Der Transport des Gastanks erfolgt mit Spezialfahrzeugen. Kleintanks können auch mit dem eigenen Fahrzeug geliefert werden, aber für Einfamilienhäuser werden in der Regel große Behälter ab 2000 l verwendet. Wenn eine Zufahrt zur Baugrube vorhanden ist, ist die beste Option ein LKW mit Ladekran.

Die Montage wird von einem Unternehmen durchgeführt, das eine Lizenz für Arbeiten an Gasanlagen besitzt. Es ist strengstens verboten, den Gastank selbst zu installieren, die Gasleitung und andere Geräte anzuschließen.

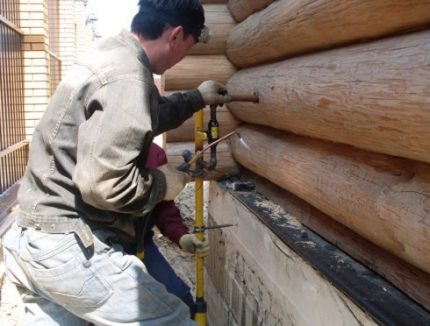

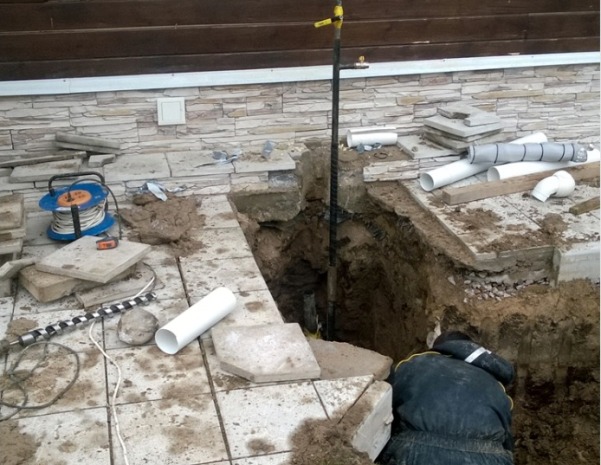

Organisation des Kelleranschlusses im Haus

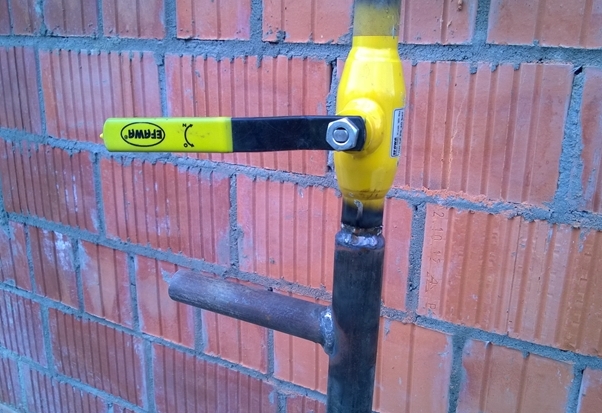

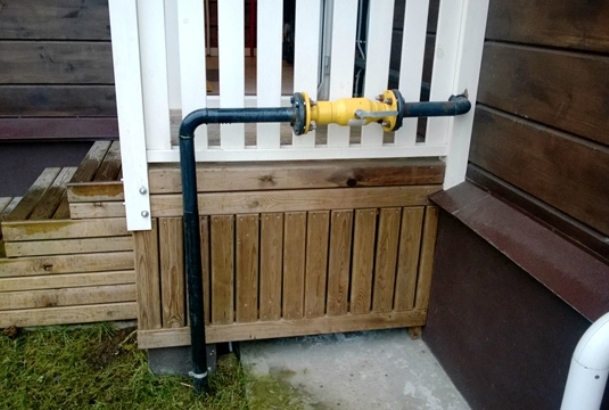

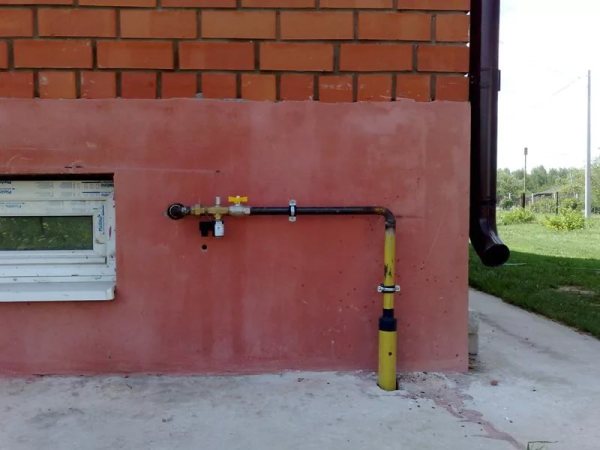

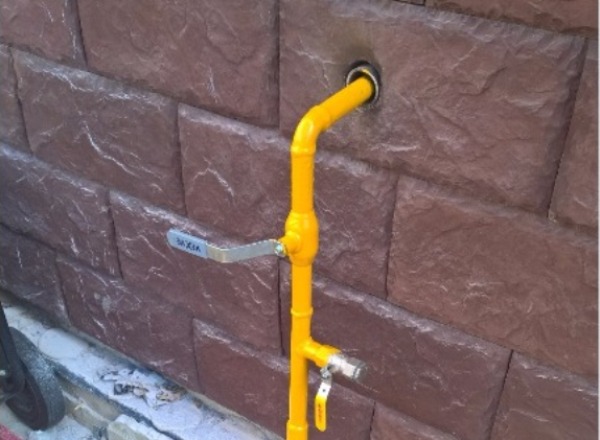

Die Einspeisung von Niederdruckgas in das Gebäude erfolgt nach einer speziellen Technologie, die als „Kelleranschluss“ bezeichnet wird. Im Wesentlichen handelt es sich um den Übergang von einem Polyethylenrohr, das vom Gastank kommt, zu einem Stahlrohr, das ins Haus führt.

Für die Installation des Anschlusses wird in der Regel der kürzeste Weg gewählt. Während der Installation wird darauf geachtet, dass die Gasleitungen nicht mit anderen Versorgungsleitungen kreuzen.

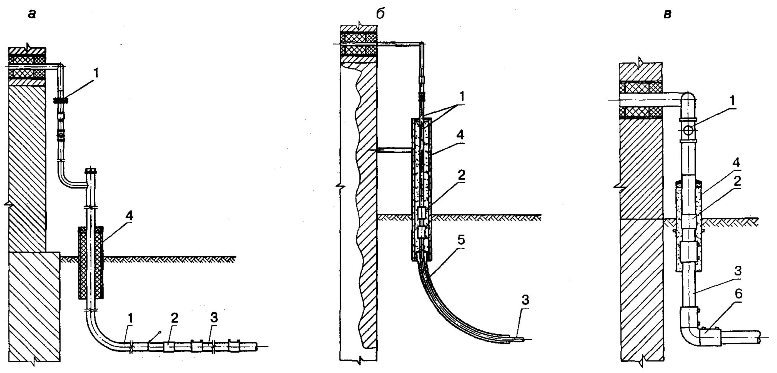

Drei Varianten der Gestaltung des Kelleranschlusses: a – Stahl; b – Polyethylen mit freiem Rohrbogen; c – Polyethylen mit ZN-Abzweig. Bezeichnungen: 1 – Abschnitt aus Stahlrohr; 2 – Übergang von Stahl- auf Polyethylenrohr; 3 – Polyethylenrohr; 4 – Schutzhülle; 5 – flexibler Polyethylen-Mantel; 6 – Abzweig mit ZN

Sockelabzweigungen werden werkseitig gemäß SNiP 42-103-2003 hergestellt. Die Abmessungen der Teile können je nach Montagebedingungen variieren.

Die beiden Arten von Sockeleingängen – für Flüssiggas und für feuchtes oder getrocknetes Gas – dürfen nicht verwechselt werden. Werden sie nicht bestimmungsgemäß verwendet, kann die Brennstoffzufuhr bei Frost gestört werden.

Wir empfehlen auch, den Artikel darüber zu lesen, in welchem Abstand ein Gastank installiert werden sollte. Weitere Details – folgen Sie dem Link.

Anschluss der Gasgeräte

Nach der Installation des Tanks auf der Platte erfolgt die Montage der Geräte, ohne die die Gaszufuhr nicht vorgenommen werden darf:

• elektrochemischer Korrosionsschutz (anodisch-kathodisch);
• Kompensator (Wellbalg) zur Gewährleistung der Längenausdehnung und -zusammenziehung bei Bodenbewegungen;
• Kondensatsammler zur Vermeidung von Eisblöcken bei Frost (wird am tiefsten Punkt der Gasleitung montiert);
• Erdungsanlage und Blitzschutzsystem.

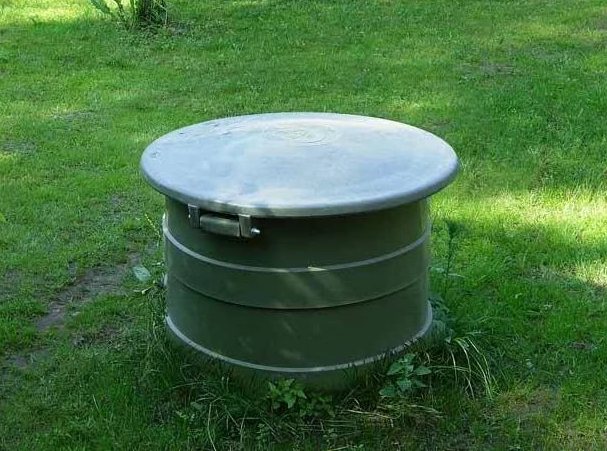

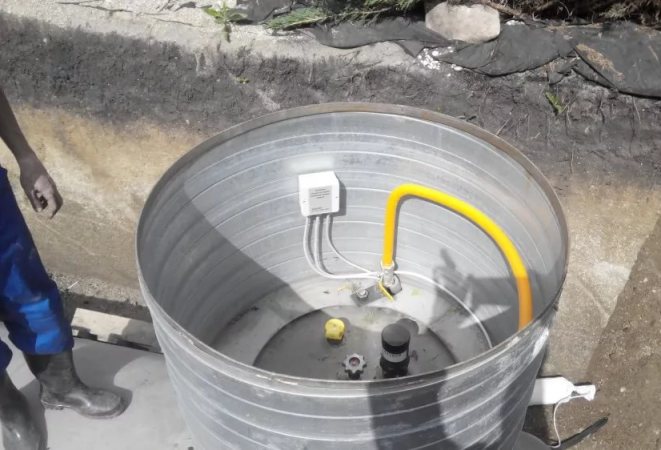

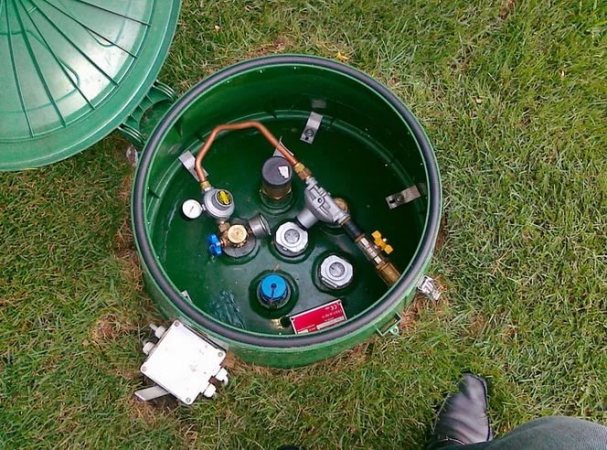

An der Armaturentafel des Halsstutzens, die über die Erdoberfläche hinausragt, müssen alle Ventile und Hähne in einwandfreiem Zustand sein. Dies betrifft das Sicherheits- und Füllventil, das Manometer mit Hahn, den Regelungsdruckminderer, die Prozenthähne usw.

Vom Tank bis zum Sockeleingang wird eine Gasleitung aus PE-HD verlegt. Polyethylen niedriger Dichte wurde nicht ohne Grund als Rohrmaterial gewählt: Es ist fest, elastisch, reagiert nicht chemisch mit dem Brennstoff, hält dem Erddruck stand und hat eine lange Lebensdauer.

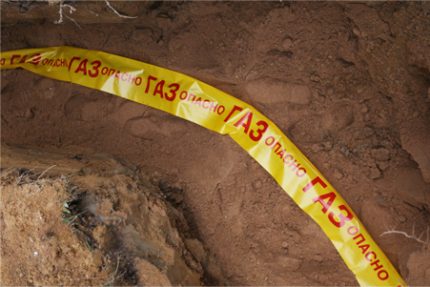

Nach der Verlegung der Gasleitung wird diese mit einer mindestens 20 cm dicken Sandschicht bedeckt, über die ein hellgelbes Signalband mit einem Verbotshinweis gezogen wird. Dies ist notwendig, um die Hauptleitung bei späteren Erdarbeiten nicht zu beschädigen.

Im Gegensatz zur externen Gasleitung wird die interne aus Stahlrohren montiert. Diese werden mit lösbaren Verbindungen miteinander verbunden und in offenem Zustand belassen, um Reparaturen oder den Anschluss zusätzlicher Geräte zu ermöglichen.

Bei der schlüsselfertigen Installation eines Gastanks wird der interne Anschluss von Herden oder Heizkesseln meistens nicht berücksichtigt, außer im teuersten Servicepaket. Diese Frage wird gesondert besprochen.

Inbetriebnahmearbeiten und Verfüllung

Die Inbetriebnahme wird vor der Verfüllung durchgeführt, um mögliche Fehler zu korrigieren, Verbindungen nachzuziehen und einen zusätzlichen Schutz der Gasleitung an den Stoßstellen zu gewährleisten.

Zuerst werden der Behälter und die Rohre mit pneumatischer Ausrüstung unter einem Druck von 50 kg/h abgedrückt und gespült, anschließend erfolgt eine Leckagekontrolle. Wenn alles in Ordnung ist, wird der Behälter mit Gas befüllt und alle Verbindungen werden erneut auf Leckagen überprüft.

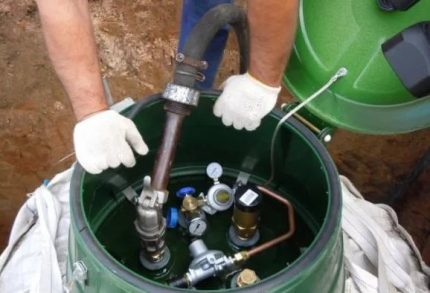

Die Monteure prüfen den Zustand der Ventile am Ein- und Ausgang, kontrollieren und justieren den Druck im System an den Kontrollpunkten – am Ausgang des Reglers und am Eingang zu den Verbrauchern.

Alle Daten werden im Inbetriebnahmeprotokoll festgehalten, Gassensoren (auf Wunsch) und ein thermisches Absperrventil werden montiert. Erst nach vollständigem Abschluss der Inbetriebnahmearbeiten wird der Behälter mit Sand verfüllt.

Wenn im Anschlusspaket die Montage der internen Ausrüstung enthalten ist, kann sofort die Funktion des Gasheizkessels, des Herdes, des Kamins usw. überprüft werden. Auf die Montagearbeiten sowie auf alle Geräte wird eine Garantie gegeben.

Wartungsvertrag für die Gasversorgungsanlage

Die Wartung und Befüllung der autonomen Gasstation sind obligatorische Punkte, daher wird der Vertrag für die weitere Wartung entweder mit der Organisation geschlossen, die den Gastank installiert hat, oder mit einem anderen Unternehmen (z. B. einem, das näher liegt oder günstigere Preise für die Befüllung anbietet).

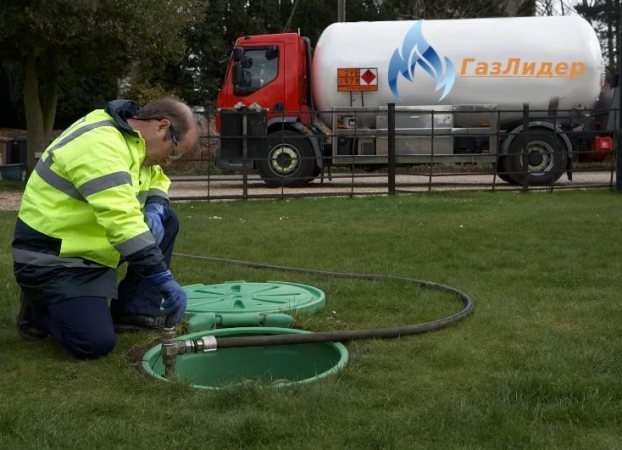

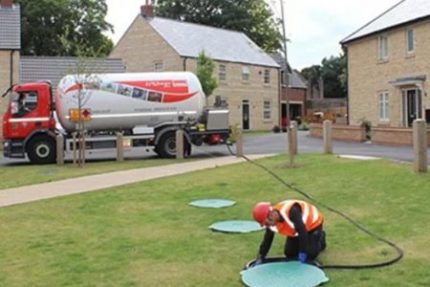

Der Tankwagen wird nach Bedarf gerufen, etwa 1-2 Mal pro Jahr, aber bei aktivem Gasverbrauch können die Intervalle zwischen den Befüllungen verkürzt werden.

Die Gasbezahlung erfolgt bar zum Zeitpunkt des Service (anhand des Zählers auf dem Gastransporter) oder per bargeldloser Zahlung.

Die Systemwartung unterteilt sich in planmäßige, außerplanmäßige (Reparatur) und Notfallwartung. Die planmäßige umfasst die Inspektion der Ausrüstung, die Überprüfung der Funktion aller Geräte, die Bestimmung des Gasdrucks und bei Bedarf die Einstellung.

Der Austausch des Sicherheitsventils erfolgt nach Plan. Der Behälter wird alle 4-5 Jahre auf seine Unversehrtheit überprüft.

Wenn noch Zweifel bestehen, ob ein Gastank auf dem Grundstück installiert werden sollte, empfehlen wir, den Artikel zu lesen, in dem wir die Installation eines Gastanks und Erdgas verglichen haben. Weitere Informationen finden Sie hier.

Fazit und nützliche Videos zum Thema

Wie Gasbehälter aussehen und funktionieren, wie sie installiert und befüllt werden, können Sie den folgenden Videos entnehmen, die von professionellen Monteuren gedreht wurden.

Über die Besonderheiten der Nutzung von Flüssiggas und der autarken Gasversorgung:

Verständlich über Installation und Armaturen:

Beispiel einer fehlerhaften Installation eines Gasbehälters:

Die Nutzung von Gas im Haushalt macht das Leben auf dem Land komfortabel, jedoch nur unter der Bedingung absoluter Sicherheit. Die professionelle Installation der Anlage durch ein Unternehmen, das über eine Lizenz und umfangreiche Erfahrung verfügt, ist die einzige Möglichkeit für einen korrekten und legalen Anschluss des Gasbehälters. Eine schlüsselfertige Installation ist in diesem Fall praktisch und sinnvoll.
