Was ist ein Dimmer und wie funktioniert er: Aufbau und Funktionsweise eines typischen Helligkeitsreglers

Bei der Nutzung eines Dimmers denkt selten jemand über seinen Aufbau und sein Funktionsprinzip nach. Jedoch kann ein kleines elektronisches oder mechanisches Gerät mit einer recht einfachen Konstruktion den Komfort spürbar erhöhen.

Wenn man versteht, was ein Dimmer ist und wie er funktioniert, kann man das nützliche Gerät selbst anschließen oder sogar zusammenbauen.

In diesem Material erklären wir, was ein Dimmer ist und wozu er benötigt wird, und geben eine Anleitung zur eigenständigen Montage dieses Geräts.

Was ist ein Dimmer?

Das Wort Dimmer wird aus dem Englischen als «Verdunkler» übersetzt, was der Realität vollständig entspricht.

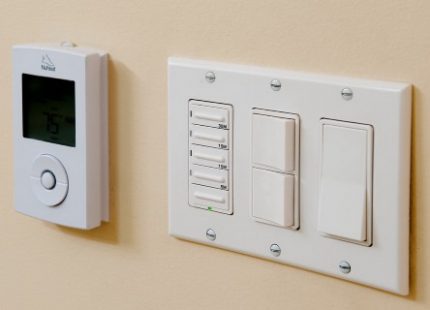

Ein kompaktes elektronisches oder elektromechanisches Gerät dient zum Ein-/Ausschalten und zur Leistungsregelung von Beleuchtungsgeräten. Aus diesem Grund hat es eine weitere verbreitete Bezeichnung erhalten – Lichtregler.

Die Raumbeleuchtung ist nicht der einzige Bereich, in dem Dimmer eingesetzt werden, aber gerade dadurch sind sie im Haushalt gefragt geworden.

Es ist sehr bequem, die Beleuchtungslast mit einem Gerät zu steuern, das in seinem Aufbau und Aussehen einem Schalter ähnelt.

Geräte, die die Beleuchtungsstärke im Raum verändern, sind für verschiedene Lampentypen ausgelegt. Beispielsweise unterscheiden sich Dimmer für LEDs von denen für Glühlampen.

Der Prototyp des modernen Geräts war ein Rheostat, der im vorletzten Jahrhundert von dem Deutschen J. Poggendorff erfunden wurde. Das Funktionsprinzip bestand in der Spannungsregelung im Stromkreis durch den Widerstandsgrad.

Der Hauptnachteil der Versuchsanordnungen bestand darin, dass zur Verringerung der Beleuchtungshelligkeit die Spannung gesenkt werden musste. Dadurch erhöhte sich die Stromstärke und der Widerstand, wodurch das Gerät stark erhitzt wurde und einen reduzierten Wirkungsgrad hatte.

Der Wirkungsgrad konnte durch den Einsatz von Spartransformatoren mit stabilen Spannungs- und Frequenzwerten erhöht werden. Aber dies sind sperrige, für den Haushalt ungeeignete Anlagen. Letztendlich wurden elektronische Modelle als die besten anerkannt – effizient, wirtschaftlich und klein in der Größe.

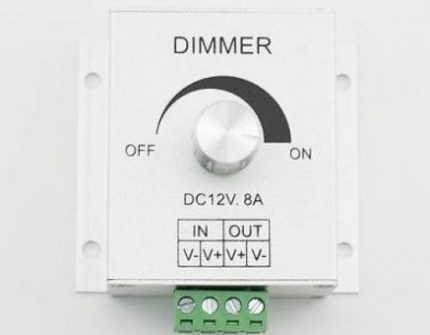

Muster eines Einkanal-Dimmers mit Drehregler. Das Gerät ist in einem Kunststoffgehäuse untergebracht, die Leistungsstufe der LED-Streifen wird durch Drehen des aus Aluminium gefertigten Knopfes eingestellt.

Viele Nutzer von Geräten glauben, dass ein Dimmer den Stromverbrauch drastisch senken und somit die Zahlungskosten reduzieren kann.

Tatsächlich beträgt die Einsparung etwa 15–18 %, im Vordergrund steht jedoch der Komfort.

Hier sind nur einige Beispiele für die produktive Nutzung eines Dimmers:

• Reduzierung der Beleuchtung, leichte Abdunkelung am Abend, um eine ruhige Atmosphäre im Schlafzimmer, Kinderzimmer oder Wohnzimmer zu schaffen;
• Umsetzung eines Designer-Beleuchtungskonzepts;
• Erstellung einer Beleuchtung für abgehängte Deckenkonstruktionen;
• Betrieb des Beleuchtungssystems in verschiedenen Modi.

Durch Verringern oder Erhöhen der Leistung von Decken- oder Wandleuchten kann die gesamte Raumgestaltung verändert werden.

Diese nützliche Funktion wird aktiv in öffentlichen und Unterhaltungseinrichtungen (Theatern, Bars, Nachtclubs) eingesetzt, um einen unerwarteten, hellen, farbenfrohen Lichteffekt zu erzielen.

Mit dem Aufkommen elektronischer Modelle haben sich die Möglichkeiten von Dimmern erweitert: Es können Blink-, Puls-, sanfte oder abrupte Abdunklungsmodi eingestellt werden. Es gibt Programme, die ungewöhnliche Lichtbilder allein durch Änderung der Leistung der Beleuchtungsgeräte nachbilden.

Vor- und Nachteile der Anwendung

Bevor Sie einen Dimmer kaufen, sollten Sie die Situation richtig einschätzen und entscheiden, ob er wirklich notwendig ist.

Manchmal erweist sich die Installation eines Dimmers im Haus tatsächlich als nützlich, da das Gerät bemerkenswerte Vorteile bietet.

Jedoch gibt es auch Nachteile. Die wichtigsten betreffen die Montagearbeiten. Möglicherweise muss für die Installation die Verkabelung geändert und anschließend eine kosmetische Reparatur durchgeführt werden. Manche Geräte können empfindliche Instrumente stören, da sie elektromagnetische Störungen verursachen.

Die meisten Dimmer sind nicht universell, das heißt, sie funktionieren nur mit einer Lampenart, zum Beispiel mit herkömmlichen Glühlampen mit 40 W oder 60 W.

Wenn Sie möchten, dass der Wirkungsgrad des Geräts maximal ist, sollten Sie gerade die Verwendung von Glühlampen vermeiden. Eine höhere Effizienz ist von Leuchten mit LED-Quellen zu erwarten.

Kategorien der Lichtregelgeräte

Es gibt verschiedene Klassifikationen von Lichtreglern, die auf der Art und dem Ort ihrer Montage, den konstruktiven Merkmalen und den Lampentypen, die sie bedienen, basieren.

Jährlich erscheinen neue Modifikationen, die die Listen der bereits vorhandenen Geräte erweitern. Betrachten wir die Arten, die im Haushaltsbereich am häufigsten vorkommen.

Nach Ort und Installationsmethode

Ein Nutzer, der nicht mit Elektrik vertraut ist, stellt sich einen Dimmer als ein Gerät vor, das einen Schalter ersetzt. Das ist richtig, aber bei den kastenförmigen Wandgeräten endet die Vielfalt der Lichtregler nicht.

Es gibt drei Arten, die sich sowohl im Aussehen, als auch in der Anschlussart und in den Nuancen der Regelfunktionen unterscheiden:

• modulare Geräte, die im Schaltschrank auf einer Hutschiene installiert werden;
• monoblockartige Wandkonstruktionen mit Drehknopf, Taste oder einer anderen Regeleinrichtung;
• Einbaugeräte (Kastenmodelle), die in eine Installationsdose eingesetzt und direkt an den Schalter angeschlossen werden.

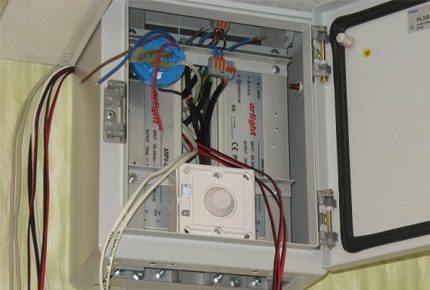

Erstere helfen, wenn die vorhandenen Bedingungen nicht für die Montage in der Schalterdose geeignet sind. Anstatt mehrerer Modelle, die verschiedene Beleuchtungskreise bedienen, wird in der Wohnungsverteilung ein Mehrkanalgerät untergebracht, das auf alle Leitungen wirkt.

Dafür muss jedoch ausreichend Platz im Schaltschrank vorhanden sein, da der Dimmer im Vergleich zu beispielsweise den Schutzschaltern relativ große Abmessungen hat.

Ein gemeinsames Gerät, das die Arbeit von 2-3 Kreisen regelt, ist ideal geeignet, wenn die Last einzelner Leitungen 230-300 W übersteigt, was eine Überhitzung der Installationsdosen drohen lässt.

Die zweite Art ist ein „intelligenterer“ Ersatz für den Schalter. Ein Kunststoff-Monoblock wird genau so installiert wie die gewohnte Elektroinstallation zum Ein-/Ausschalten von Lampen. Er hat ein einheitliches Gehäuse, und der elektronische Mechanismus ist darin verborgen.

Äußere Arbeitselemente sind Klemmen zum Anschluss der Adern und ein Drehknopf oder eine Taste zur Steuerung. Neben Geräten mechanischer Art gibt es auch berührungsempfindliche und fernbedienbare.

Das Monoblockgerät wird an einem für die dauerhafte Nutzung bequemen Ort installiert – in der Nähe von Türen zum Wohnzimmer oder Flur, neben dem Bett oder Sofa, das für die Nachtruhe bestimmt ist.

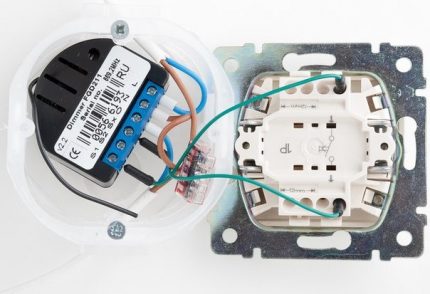

Die dritte Art ist kleiner als andere vergleichbare Modelle. Es handelt sich um eine kleine Box in rechteckiger oder runder Form, die mit einer praktischen Klemme für Kabel ausgestattet ist.

Wenn im Raum eine Vorsatzwand, eine Gipskarton-Trennwand oder abgehängte Konstruktionen vorhanden sind, kann das Produkt auch dahinter installiert werden, ohne zusätzliche Ausrüstung – eine Montagedose. Geräte, die sich in unerreichbaren Bereichen befinden, werden mit der Fernbedienung gesteuert.

Die Abmessungen des Einbaudimmers ermöglichen es, ihn problemlos in die Unterputzdose einzubauen. Zuerst wird der Dimmer angeschlossen und in die Montagedose eingesetzt, dann werden die gleichen Schritte mit dem Schaltergehäuse wiederholt.

Nach Konstruktionsmerkmalen

Der Aufbau von Einbaugeräten unterscheidet sich praktisch nicht, während die Konstruktionen von Monoblock-Modellen mit externen Bedienfeldern meist nach der Steuerungsart unterteilt werden: elektronisch-mechanisch oder elektronisch.

Somit werden folgende Gerätetypen unterschieden:

• Drehregler;
• Dreh-Druckregler;
• Drucktaster (Tastschalter);
• sensorische;
• fernbedienbare.

Die erste Kategorie erkennt man an einem runden Drehknopf, der zur Einstellung der Beleuchtung einfach im/gegen den Uhrzeigersinn gedreht wird.

Die zweite ist eine gelungene Kombination zweier Aktionen – Drücken und Drehen. Zum Ein-/Ausschalten der Beleuchtung muss die Taste gedrückt werden, zum Verringern/Erhöhen der Helligkeit wird sie um ihre Achse gedreht.

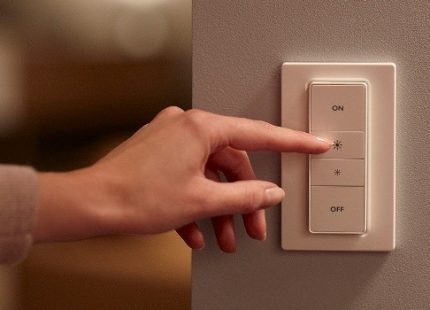

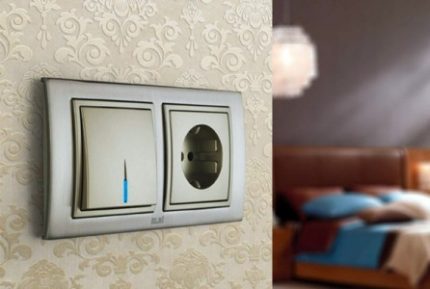

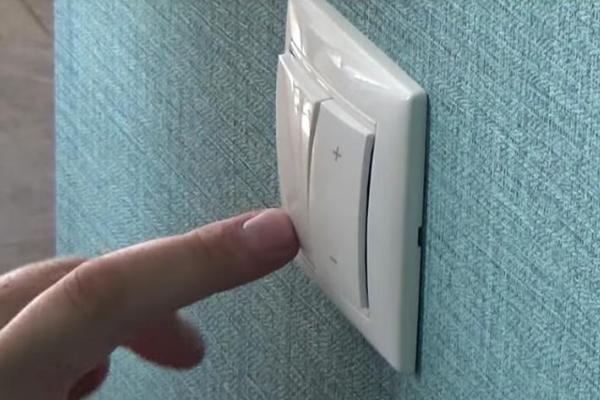

Tastenschalter ähneln optisch herkömmlichen Schaltern und können je nach Anzahl der angeschlossenen Lampen eine oder zwei Tasten haben.

Um die Leuchte zu aktivieren, wird die Taste gedrückt und sofort losgelassen; zum Regeln der Helligkeit ist eine Verzögerung erforderlich, d.h. ein längeres Gedrückthalten der Taste.

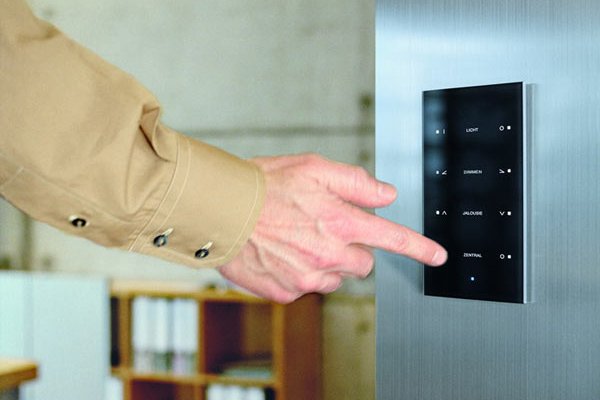

Zur Bedienung eines Touch-Modells muss nichts gedreht werden; es genügt, die Frontplatte zu berühren und zu halten, bis die Beleuchtung das gewünschte Niveau erreicht.

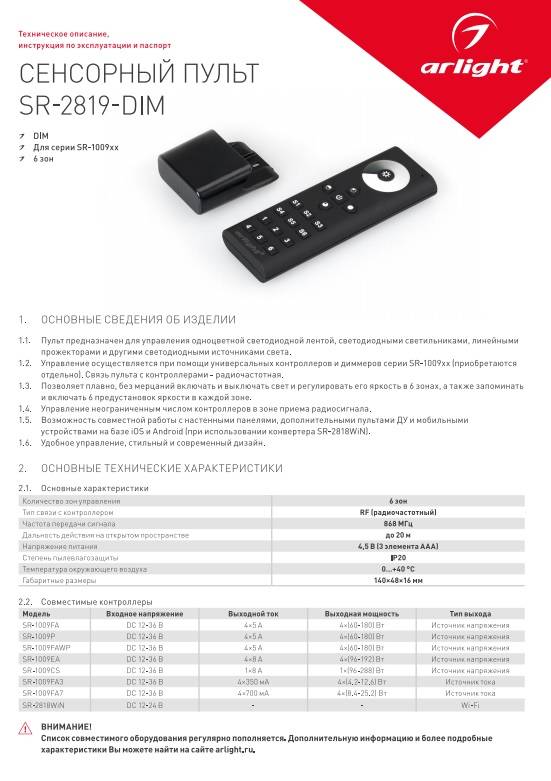

Als am bequemsten gelten jedoch Fernbedienungsgeräte, die von einem entfernten Punkt aus mit der Fernbedienung gesteuert werden. Die mechanische Bedienung (Dreh- oder Druck) bleibt jedoch ebenfalls erhalten.

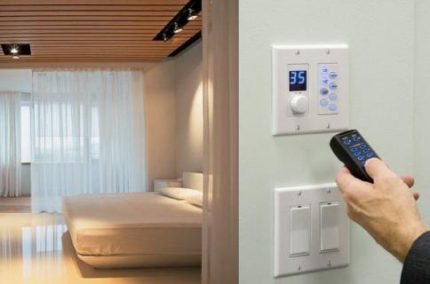

Ein Beleuchtungsnetzwerk, das mit Fernbedienungen und Bedienfeldern ausgestattet ist, ist meistens Teil eines Smart-Home-Systems, das auch andere Geräte und Vorrichtungen effektiv „steuert“.

Die Auswahl an Dimmern ist in der Tat breit, dennoch sollten Sie vor dem Kauf bedenken: Je komfortabler und funktionaler das Gerät, desto höher sind die Kosten für Anschaffung und Montage.

Nach Art der Leuchte

Wie bereits erwähnt, gibt es keine universellen Modelle. Sollten Sie auf Konstruktionen stoßen, die als universell angepriesen werden, so ist deren Funktionsweise mit verschiedenen Lampentypen eingeschränkt.

Nehmen wir an, einige Geräte sind für LED- und Energiesparlampen ausgelegt und dabei für 12 V ausgelegt, andere für Halogen- und Glühlampen mit 230 V.

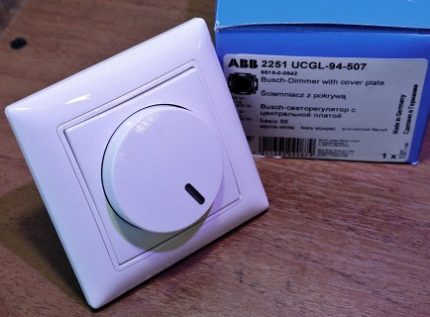

Ein Beispiel für ein einfaches Drehgerät, das in der Lage ist, einen Beleuchtungskreis zu steuern. Die Lampen in Kronleuchtern oder Leuchten müssen zwingend Halogen- oder Glühlampen sein.

Es gibt einige Nuancen, die vor dem Kauf zu klären sind. Beispielsweise sollten Halogenlampen für 220 V Netzspannung nicht mit Halogenlampen für 12/24 V verwechselt werden, die über einen Abwärtstransformator angeschlossen werden.

Neben den traditionellen Lichtquellen – Lampen – werden viele moderne LED-Varianten verkauft, die ebenfalls über einen im Lieferumfang enthaltenen Transformator angeschlossen werden.

Installationsanleitung für den Dimmer

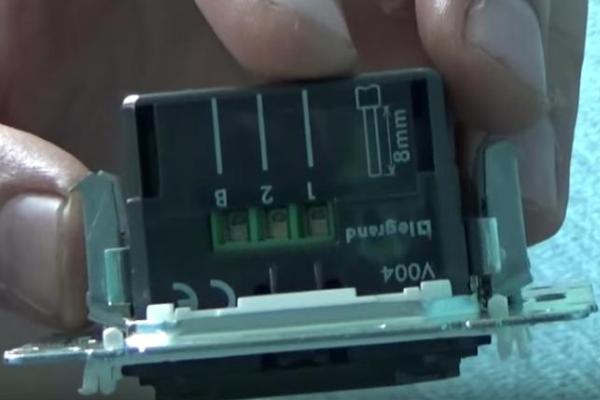

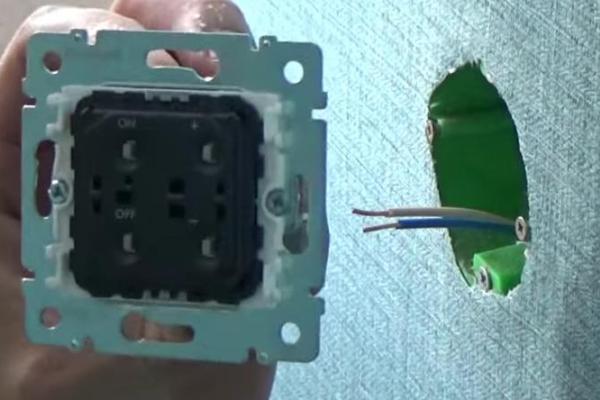

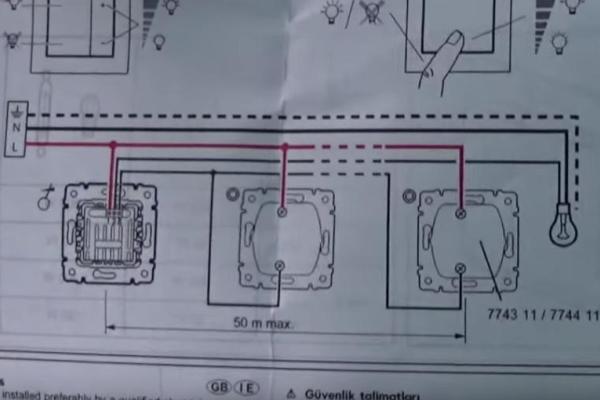

Die Elektroinstallationen der Marke Legrand haben sich seit langem als zuverlässig und langlebig erwiesen, daher betrachten wir die Vorgehensweise bei der Installation eines Dimmers des bekannten französischen Herstellers.

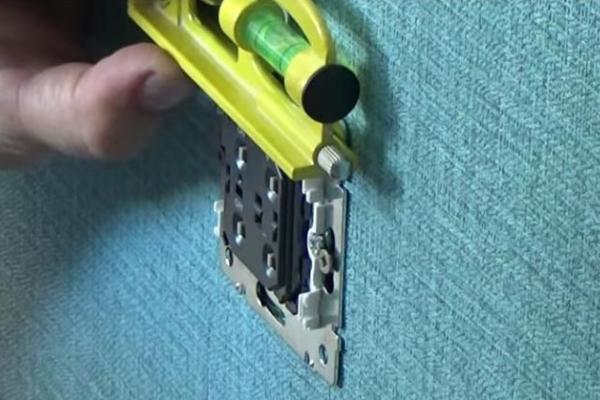

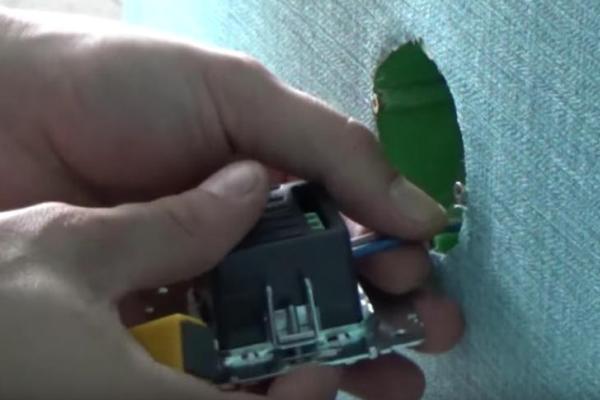

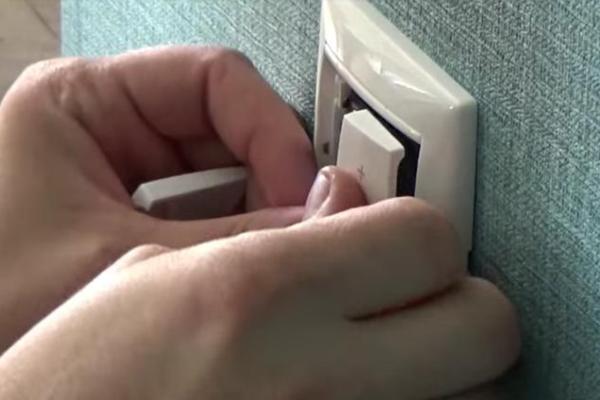

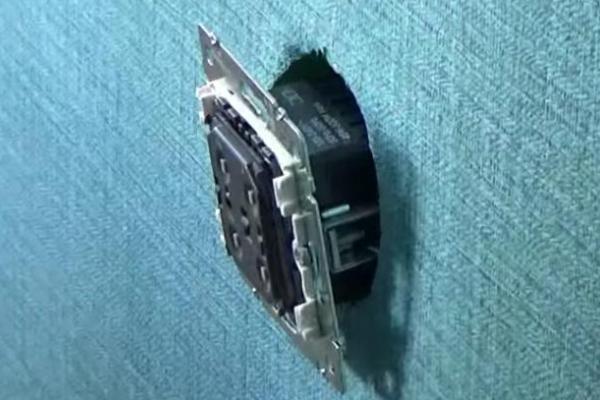

Das Gerät kann in eine Unterputzdose oder einfach in die Wand anstelle eines herkömmlichen Schalters eingebaut werden, daher ist keine zusätzliche Vorbereitung der Verkabelung oder des Montageorts erforderlich.

Falls Probleme auftreten, empfehlen wir Ihnen, den Schutzschalter erneut auszuschalten, den Schalter mit Dimmer vorsichtig zu zerlegen und zu prüfen, ob die Adern richtig in die Klemmen eingeführt sind. Wenn das Gerät in Ordnung ist, überprüfen Sie zusätzlich den Anschluss der Leuchte.

Vergessen Sie nicht, dass die Anschlusspläne bei verschiedenen Geräten Unterschiede aufweisen, manchmal grundlegende. Studieren Sie daher unbedingt zuerst die Anleitung und den Schaltplan, und beginnen Sie dann mit den Arbeiten.

Außerdem gibt es auf unserer Website einen Artikel, in dem wir ausführlich erklärt haben, wie man einen Dimmer selbst baut. Mehr Details – folgen Sie dem Link.

Fazit und nützliche Videos zum Thema

Lichtregler sind keine Neuheit auf dem russischen Markt, daher können Sie noch mehr Informationen über Aufbau, Funktion und Anschluss der Geräte aus Videos gewinnen, die von Fachleuten und Liebhabern im Netz veröffentlicht wurden.

Über Dimmer und ihre Vorteile:

Nützliche Empfehlungen eines erfahrenen Anwenders zur Auswahl des Geräts:

Wie ein Lichtregler funktioniert, anschaulich und verständlich in einem Video-Review:

Für die Auswahl oder den Anschluss eines Dimmers müssen Sie keine Elektronik studieren, um das Funktionsprinzip genau zu verstehen. Normalerweise werden die erforderlichen Eigenschaften bereits bei einer oberflächlichen Betrachtung des Modells deutlich. Das Wichtigste ist, ein für die Netzparameter geeignetes Gerät auszuwählen, den Schaltplan sorgfältig zu studieren und die Montage streng nach Anleitung durchzuführen.

Wenn Sie das Material mit interessanten Informationen ergänzen können, die die Auswahl oder den Anschluss von Dimmern betreffen, hinterlassen Sie bitte Ihre Kommentare im unten stehenden Block. Hier können Sie auch Fragen stellen oder an einer Diskussion zum Thema des Artikels teilnehmen.
