Übersicht der Klärgrube “Flotenk”: Eigenschaften, Funktionsprinzip, Montage + Analyse der Modifikationen

Auf der Suche nach einer geeigneten Lösung für eine autonome Kanalisation wählen Besitzer von Privathäusern und Wochenendhäusern oft die Klärgrube Flotenk.

Es ist ein zuverlässiges und praktisches Gerät, das sich durch einen recht moderaten Preis auszeichnet. Außerdem benötigt eine solche Klärgrube keinen ständigen Zugang zu Strom.

Aufbau und Funktionsweise

ZAO “Flotenk” liefert auf den Markt der GUS-Staaten eine breite Palette von Systemen zur Einrichtung einer autonomen Kanalisation mit eigener Kläranlage. Zum Sortiment gehören stromabhängige und stromunabhängige Geräte zur Lösung verschiedener Aufgaben von Privathaushalten.

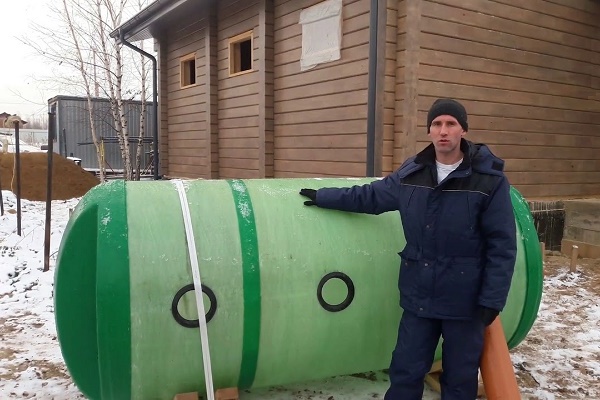

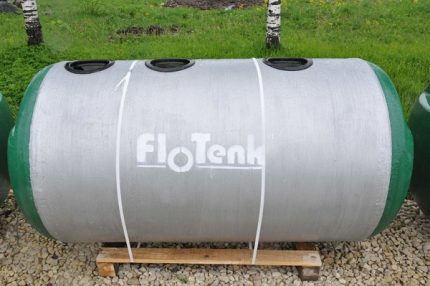

Äußerlich stellt das septische System „Flotenk“ einen zylindrischen Behälter dar, der horizontal oder vertikal aufgestellt wird. Im Inneren ist der Hohlraum des Geräts in zwei oder drei unterschiedlich große Kammern unterteilt.

Um die Abwässer zwischen den verschiedenen Abteilungen der Klärgrube zu bewegen, sind in den Trennwänden spezielle Überlauföffnungen vorgesehen.

Die erste Abteilung ist die größte und dient als Absetzbecken. Alle aus dem Haus kommenden Abwässer werden zunächst hier gesammelt.

Abwässer sammeln sich allmählich an und setzen sich ab. Die festen Bestandteile der Abwässer sowie die Inhalte, die von Mikroorganismen nicht abgebaut werden können, sammeln sich unten.

Auf der Oberfläche bildet sich ein Fettfilm aus den Abfällen, die leichter als Wasser sind. Während der Ansammlung der primären Abwässer nimmt das Volumen des Inhalts im Absetzbehälter zu, und der Flüssigkeitsstand steigt. Mit der Zeit erreicht er die Überlauföffnung, durch die die während der Absetzung teilweise gereinigte Flüssigkeit in die zweite Kammer der Kläranlage gelangt.

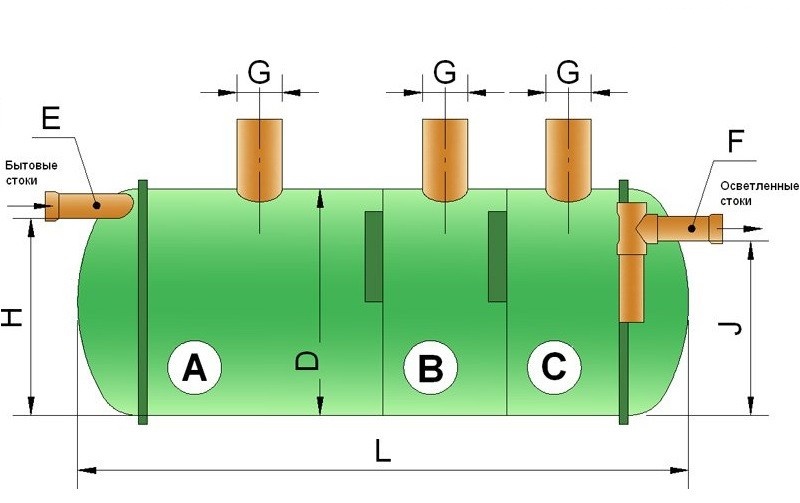

Das Schema zeigt den Aufbau der “Flotenk”-Kläranlage, die aus drei unterschiedlich großen Kammern besteht. In der ersten erfolgt die Absetzung der Abwässer, in den beiden anderen – deren aktive Reinigung (+)

Hier setzen Mikroorganismen die Reinigung der bereits von Feststoffen befreiten Abwässer fort. Mit zunehmendem Volumen der Abwässer in der zweiten Abteilung der Kläranlage steigt der Flüssigkeitsstand erneut und erreicht die Überlauföffnung, die zur dritten Abteilung führt.

Hier werden die Abwässer endgültig auf ein Niveau geklärt, das als akzeptabel für die Abgabe der resultierenden Flüssigkeit in den umgebenden Boden gilt. Um die flüssigen gereinigten Abwässer aus der Kläranlage zu entfernen, muss ein spezielles Filterfeld im Erdreich angelegt werden.

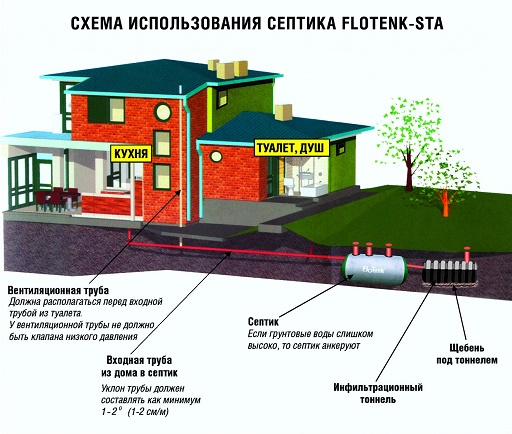

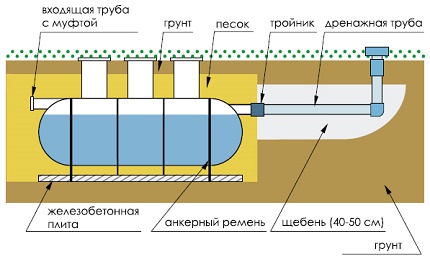

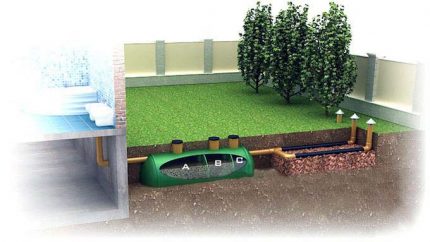

Dieses Schema vermittelt einen Eindruck von den Funktionsprinzipien der Kläranlage der Marke “Flotenk”. Die Abwässer aus den Haushaltsräumen gelangen in die Anlage, durchlaufen eine biologische Reinigung und werden zum Filterfeld geleitet (+).

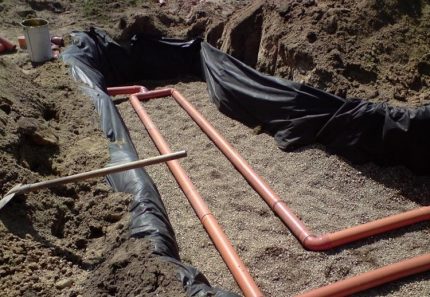

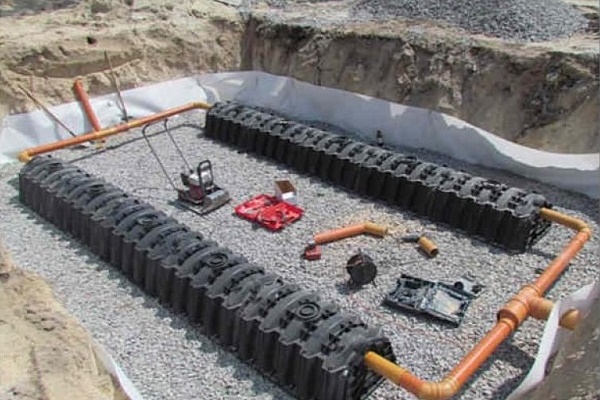

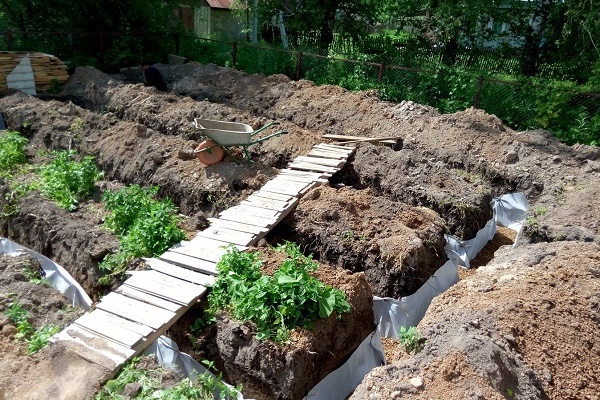

Zu diesem Zweck wird in einiger Entfernung von der Kläranlage eine Reihe von Gräben oder eine Baugrube ausgehoben, auf deren Boden ein Sand-Kies-Filter angelegt wird. Dieser besteht aus Schichten von Sand, Schotter und Kies. In die Gräben wird zunächst eine Schicht aus filterndem Kies-Sand-Gemisch eingebracht, auf der ein System aus perforierten Rohren – Drainagerohren – verlegt wird.

Das Drainage-Kanalsystem wird mit Geotextil umwickelt und zugeschüttet. Jeder Zweig des Filterfeldes wird mit einem eigenen Lüftungsstandrohr ausgestattet, um das bei der Verarbeitung der Abwässer entstehende Methan abzuführen.

Die Nachreinigung mit einem solchen Filter macht die resultierenden Abwässer vollständig unbedenklich für die Umwelt. Zumal die in der Belüftungszone des Bodens enthaltenen Mikroorganismen ebenfalls den Verarbeitungsprozess der mit den Abwässern eingebrachten Stoffreste fortsetzen.

Ein Filterfeld für die Boden-Nachreinigung kann nur in durchlässigen Böden angelegt werden: Sanden, Kiesen, Schotterablagerungen – in Gesteinen, die in der Lage sind, die gereinigten Abwässer aufzunehmen und durchzulassen. Außerdem muss zwischen dem Grundwasserspiegel auf dem Baugrundstück und dem Boden des Entwässerungssystems mindestens ein Meter Abstand liegen.

Jede Abteilung der Klärgrube „Flotenk“ hat oben eine Betriebsöffnung, die einen dauerhaften Zugang zum Gerät gewährleistet. Dies schafft die Voraussetzungen für das erfolgreiche Leben aerober Bakterien und ermöglicht es, die bei der biologischen Abwasserbehandlung entstehenden Gase aus dem Behälter abzuleiten.

Natürlich sammeln sich im Absetzbecken nach und nach feste Abfälle an. Ein Großteil davon wird zu neutralem Schlamm. Je mehr Abfälle, desto geringer das Fassungsvermögen der Klärgrube, also ihre Leistungsfähigkeit. Die erste Kammer der Klärgrube sollte regelmäßig mit einem Schlammsauger gereinigt werden.

Vor- und Nachteile

Das einfache Design und Funktionsprinzip garantieren nahezu keine Ausfälle während des Betriebs der Klärgrube „Flotenk“. Das Gehäuse des Geräts ist nahtlos, was eine erhöhte Widerstandsfähigkeit gegen Innen- und Außendruck gewährleistet.

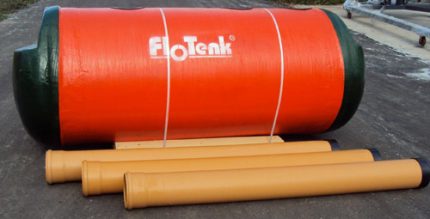

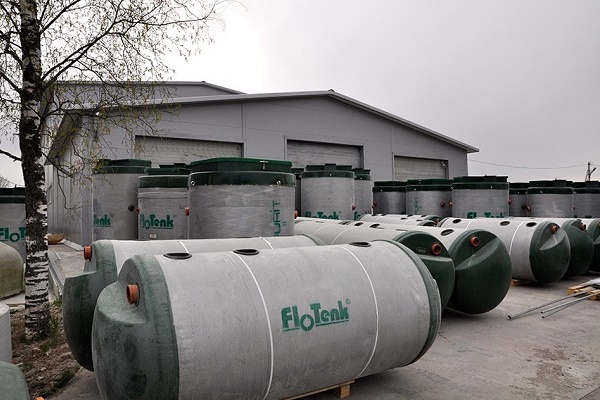

Klärgruben “Flotenk” werden aus modernen Polymermaterialien in nahtloser Technologie hergestellt, die dem Gerät eine hohe Belastbarkeit verleiht.

Die Innenfläche der Klärgrube ist extrem glatt ausgeführt. Das Fehlen von Unebenheiten macht die Klärgrube schmutzabweisend, was weniger Aufwand bei der Reinigung von Schlammablagerungen und nicht aufbereiteten Abfällen erfordert.

Die Überlaufrohre im Inneren der Klärgrube sind ebenfalls von hoher Qualität. Sie sind mit zuverlässigen Gummidichtungen ausgestattet, die eine ausgezeichnete Abdichtung gewährleisten. Die Inhalte der verschiedenen Kammern der Klärgrube vermischen sich nicht, was die Effizienz der biologischen Abwasserreinigung erhöht.

Nach der Installation befinden sich sowohl die Klärgrube “Flotenk” als auch das zugehörige Filterfeld unter der Erde, nur drei Betriebsdeckel und Lüftungsrohre bleiben an der Oberfläche, was sich nicht negativ auf die umgebende Landschaft auswirkt.

Einer der Hauptvorteile von „Flotenk“, mit dem höherklassige Kläranlagen nicht aufwarten können, ist seine Energieunabhängigkeit. Selbst ein vollständiger Stromausfall im Haus hat keine Auswirkungen auf den Betrieb der Klärgrube, da keines ihrer Bauteile eine Stromversorgung benötigt. Infolgedessen sind die Wartungskosten minimal.

Die einfache Montage – ein weiterer wichtiger Vorteil der Klärgruben „Flotenk“. Alle Installations- und Anschlussarbeiten können selbst oder mit Hilfe einiger guter Freunde durchgeführt werden. Minimale handwerkliche Fähigkeiten und genaue Befolgung der Anleitungen schützen zuverlässig vor Fehlern.

Ein Nachteil der Klärgrube „Flotenk“ ist das geringe physikalische Gewicht des Geräts. Dies ist beim Transport und bei der Montage praktisch, jedoch nicht während des Betriebs. Unter dem Einfluss von Grundwasser während des Frühjahrshochwassers oder bei Frost im Winter kann die leichte, nicht mit Abwasser gefüllte Konstruktion einfach an die Oberfläche gedrückt werden.

Dieses Problem zu beheben ist relativ einfach. Dazu wird beim Einbau der Klärgrube am Boden der Baugrube ein stabiles Betonfundament errichtet. Der Behälter der Klärgrube wird auf dieses Fundament gesetzt und mit einem zuverlässigen Seil daran befestigt.

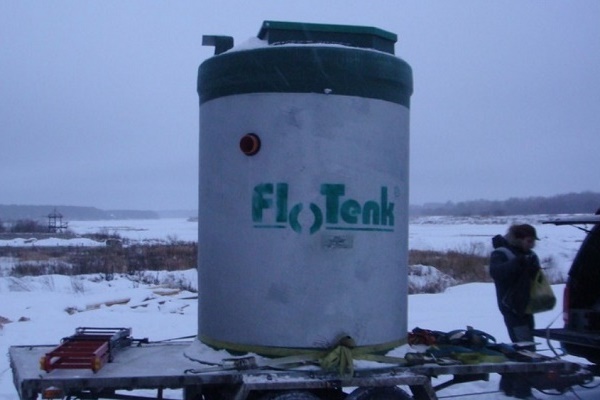

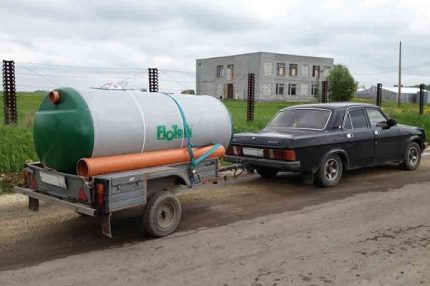

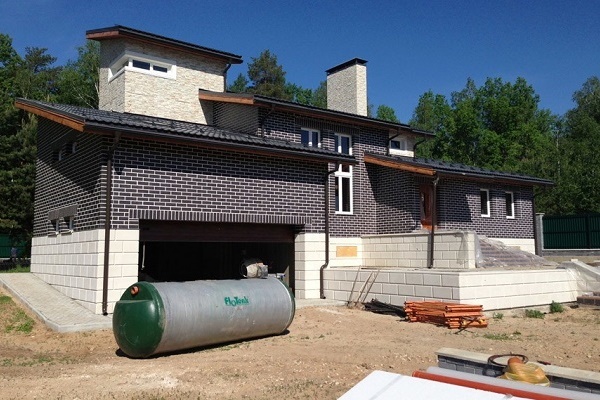

Aufgrund des geringen physikalischen Gewichts ist die Klärgrube “Flotenk” leicht zu transportieren, aber bei der Montage sollte sie auf einem Betonfundament verankert werden, um ein Auftreiben zu verhindern.

Ein weiteres Problem ist die Reinigungsqualität des Abwassers. Lokale Kläranlagen, die die Abwasseraufbereitung durchführen, ermöglichen den Abbau in Wasser und neutralen Schlamm mit einem Reinigungsgrad von 96-98 %. Das gewonnene Wasser kann dabei für technische Zwecke genutzt werden, z. B. zur Bewässerung von Pflanzen auf dem Grundstück.

Die Schlammablagerungen in solchen Kleinkläranlagen dienen als nützlicher Dünger. Aber die in Konstruktion und Funktionsweise einfache “Flotenk” kann ein so hohes Reinigungsniveau nicht gewährleisten. Daher muss bei ihrer Installation ein weiteres Bauwerk errichtet und an die Klärgrube angeschlossen werden – ein Sickerbrunnen oder ein Filterfeld, auf das das Wasser zur endgültigen Reinigung abgeleitet wird.

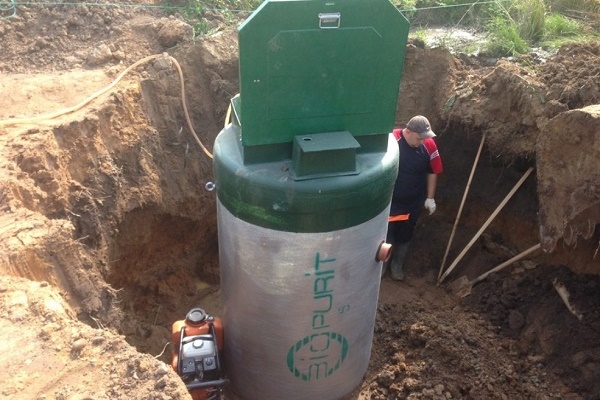

Die Installation der Klärgrube, die sich durch ein leichtes Gehäuse auszeichnet, erfolgt mit einem Verankerungssystem. Dazu werden beim Gießen der Betonplatte Schlaufen eingelassen, an denen die Klärgrube später mit Gurten befestigt wird.

Wie wählen Sie das passende Modell aus?

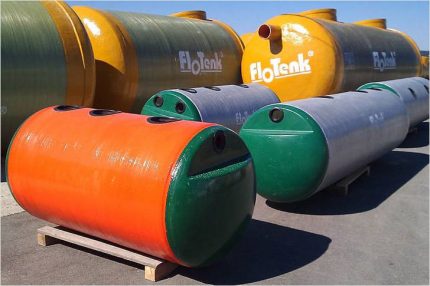

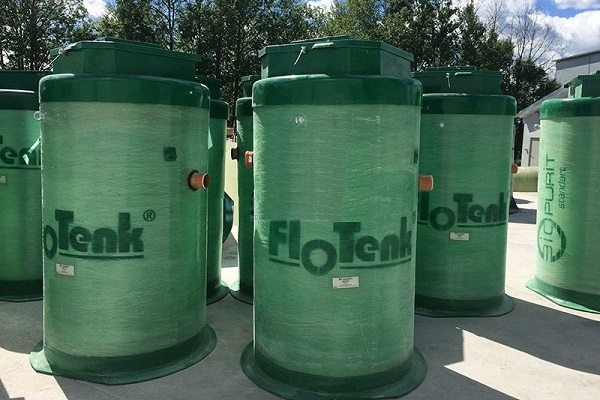

Die Modellpalette der Klärgruben “Flotenk” ist recht umfangreich, sodass Sie ein Gerät auswählen können, das für ein bestimmtes Haus, eine Familie oder sogar eine Gruppe von Häusern geeignet ist. Die Klärgruben werden mit den Buchstaben STA gekennzeichnet, gefolgt von Zahlen.

Je größer die Zahl, desto höher das Volumen und die Leistung der Klärgrube:

• Flotenk STA 1,5 verarbeitet 500 l Abwasser pro Tag;
• Flotenk STA 2 verarbeitet 700 l Abwasser pro Tag;
• Flotenk STA 3 verarbeitet 1000 l Abwasser pro Tag;
• Flotenk STA 4 verarbeitet 1300 l Abwasser pro Tag;
• Flotenk STA 5 verarbeitet 1700 l Abwasser pro Tag;
• Flotenk STA 6 verarbeitet 2000 l Abwasser pro Tag;
• Flotenk STA 10 verarbeitet 3300 l Abwasser pro Tag.

Neben der Leistung unterscheiden sich die einzelnen Modelle der Klärgruben “Flotenk” auch in Größe, Volumen und selbstverständlich im Preis.

Der Preis des Geräts steigt je nach seiner Leistung. Die Preise beginnen bei etwa 300 € für das Modell Flotenk STA 1,5, und für das Modell Flotenk STA 5 müssen bereits 900 € bezahlt werden.

Die Klärgruben “Flotenk” zeichnen sich durch eine recht breite Modellpalette aus, sodass sich ein passendes Gerät für praktisch jedes Haus, sogar für ein kleines Hotel, finden lässt.

Natürlich können diese Zahlen je nach Region, Angebot und Nachfrage sowie anderen Faktoren variieren. Den konkreten Preis erfragen Sie am besten direkt beim Lieferanten.

Bei der Auswahl des passenden Modells der Kläranlage „Flotenk“ sollten Sie unbedingt deren Volumen und Abmessungen berücksichtigen, die wie folgt sein können:

• 1500 l, 2100 mm Länge und 1000 mm Durchmesser für das Modell Flotenk STA 1,5;
• 2000 l, 2700 mm Länge und 1000 mm Durchmesser für das Modell Flotenk STA 2;
• 3000 l, 2900 mm Länge und 1200 mm Durchmesser für das Modell Flotenk STA 3;
• 3000 l, 3900 mm Länge und 1000 mm Durchmesser für das Modell Flotenk STA 3;
• 4000 l, 3800 mm Länge und 1200 mm Durchmesser für das Modell Flotenk STA 4;
• 5000 l, 2700 mm Länge und 1600 mm Durchmesser für das Modell Flotenk STA 5;
• 6000 l, 3200 mm Länge und 1600 mm Durchmesser für das Modell Flotenk STA 6;
• 10000 l, 5200 mm Länge und 1600 mm Durchmesser für das Modell Flotenk STA 10.

Es ist zu beachten, dass das Modell Flotenk STA 3 in zwei Größenvarianten mit demselben Volumen und derselben Leistung geliefert wird. Der Käufer kann ein etwas kürzeres und im Durchmesser größeres Modell oder ein längeres und schmaleres Gerät wählen. Länge und Durchmesser des Behälters beeinflussen die Größe und Konfiguration der Baugrube, die für die Installation der Kläranlage benötigt wird.

Das teuerste und leistungsstärkste Modell der Kläranlage der Marke Flotenk STA 10 ist so geräumig, dass damit mehrere Häuser oder sogar eine kleine Ferienhaussiedlung versorgt werden können. Ein solches Gerät eignet sich auch für ein großes Ferienhaus mit vielen Bewohnern, beispielsweise für den Betrieb eines privaten Gästehauses oder Mini-Hotels.

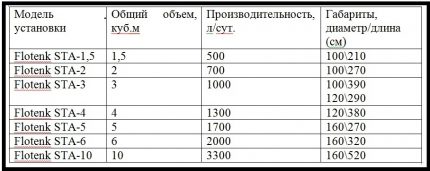

Diese Tabelle ermöglicht es, die wichtigsten Parameter der Kläranlagen „Flotenk“ zu studieren, um das passende Gerät für die Bedürfnisse des jeweiligen Hauses auszuwählen.

Die Kläranlagen „Flotenk“ werden je nach Anzahl der im Haus ständig lebenden Personen ausgewählt. Für ein kleines Sommerhaus oder eine dreiköpfige Familie gilt die Variante mit der geringsten Leistung – Flotenk STA 1,5 – als ideale Wahl.

Für vier bis fünf Personen eignet sich das Modell Flotenk STA 2. Einer sechsköpfigen Familie wird die Verwendung von Flotenk STA 3 empfohlen, während das Modell Flotenk STA 4 besser für ein Haus geeignet ist, in dem ständig acht Bewohner leben. Die Modifikation Flotenk STA 5 ist für den Einsatz in einem Haus mit zehn Bewohnern ausgelegt. Und Flotenk STA 10 kann ein Gebäude mit 17 ständigen Bewohnern versorgen.

Bei der Auswahl des passenden Modells können Sie einfache Berechnungen anstellen. Multiplizieren Sie die voraussichtliche Anzahl der Bewohner mit 600 Litern und orientieren Sie sich an dem erhaltenen Volumen. Es ist nicht sinnvoll, ein Klärsystem mit großem Volumen „auf Vorrat“ zu kaufen, wenn nicht in naher Zukunft ein starker Anstieg der Bewohnerzahl im Haus geplant ist.

Die Kläranlage “Flotenk” – ein einfaches und zuverlässiges Gerät, das private Haushalte mit einer effizienten und sehr wartungsfreundlichen autonomen Abwasserentsorgung versorgt.

Je größer die Kläranlage, desto höher die Kosten für die Installation und desto aufwändiger die Wartung. Sollte sich später herausstellen, dass das Volumen etwas zu klein ist, muss man einfach etwas häufiger einen Saugwagen zur Reinigung bestellen. Da die Kläranlage „Flotenk“ in der Regel etwa alle eineinhalb bis drei Jahre gereinigt werden muss, bereitet dies keine großen Probleme.

Manchmal entscheidet man sich, auf dem Grundstück nicht eine, sondern zwei kleine Kläranlagen zu installieren, z. B. für das Haus und separat – für die Sauna. Diese Lösung kann sich positiv auf die Qualität der biologischen Abwasserreinigung auswirken, erfordert jedoch zusätzliche Kosten. Die Anschaffung von zwei Kläranlagen mit einem Volumen von jeweils 1,5 m³ ist etwa 1,5-mal teurer als der Kauf einer Anlage mit 3 m³.

Als die beliebteste gilt das Modell Flotenk STA 3, das 3000 Liter Abwasser fasst. Es ist optimal im Verhältnis von Volumen und Preis. Sein Preis ist viermal niedriger als der des leistungsstärkeren Modells Flotenk STA 10.

Besonderheiten der Montage von Klärgruben „Flotenk“

Wie bereits erwähnt, ist die Installation der Kläranlage „Flotenk“ relativ einfach.

Dennoch sind für die korrekte Installation des Geräts eine Reihe von Arbeiten erforderlich:

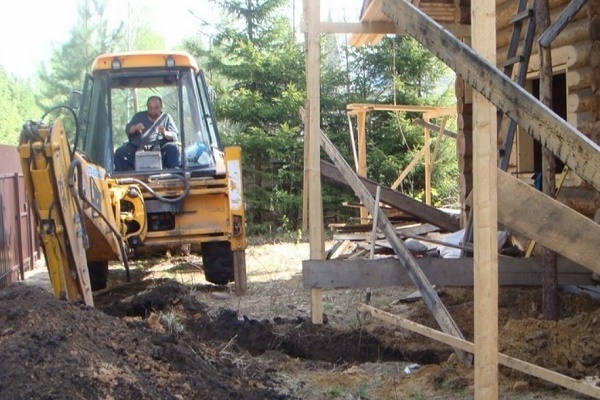

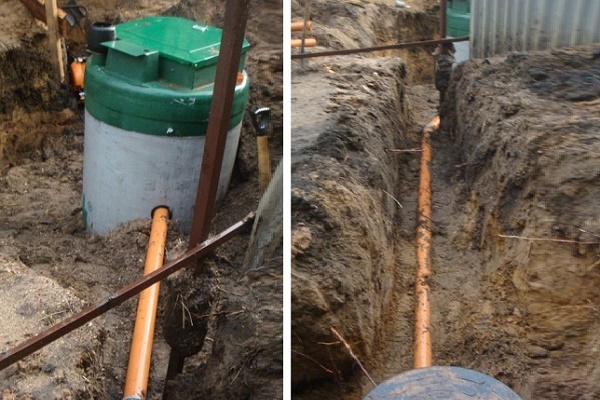

1. Einen Graben für das Abwasserrohr ausheben, das vom Haus zur Kläranlage führt.
2. Eine Baugrube für den Behälter der Kläranlage ausheben.
3. Den Boden betonieren.
4. Den Behälter in die Grube ablassen und am Fundament befestigen.
5. Die Wärmedämmung der Kläranlage durchführen.
6. Die Kläranlage an die Hauskanalisation anschließen.
7. Gräben für das Filterfeld ausheben.
8. Einen Sand-Kies-Filter in die Gräben einlegen.
9. Die Baugrube wieder verfüllen.

Bei jedem Schritt der Installation der Kläranlage „Flotenk“ sind bestimmte Normen und Anforderungen zu beachten. So wird in der mittleren Zone empfohlen, den Graben für das Abwasserrohr, das vom Haus zur Kläranlage führt, etwa einen Meter breit und etwa eineinhalb Meter tief anzulegen. Dadurch kann das Rohr unterhalb der Frostgrenze verlegt werden.

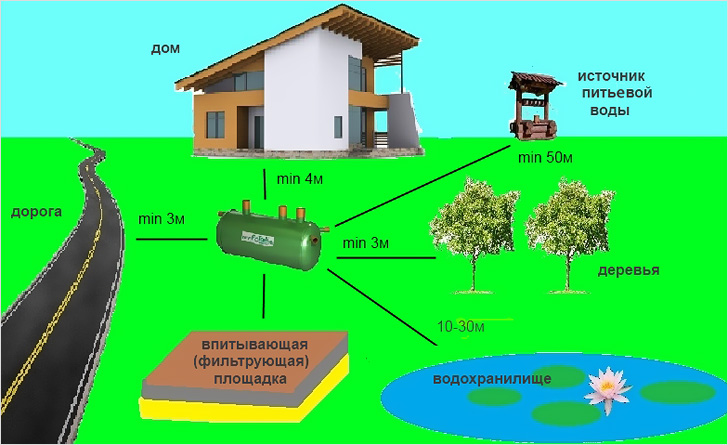

Diese Darstellung vermittelt einen Eindruck davon, wie man einen geeigneten Standort für die Kläranlage “Flotenk” unter Einhaltung der Sicherheitsanforderungen auswählt (+)

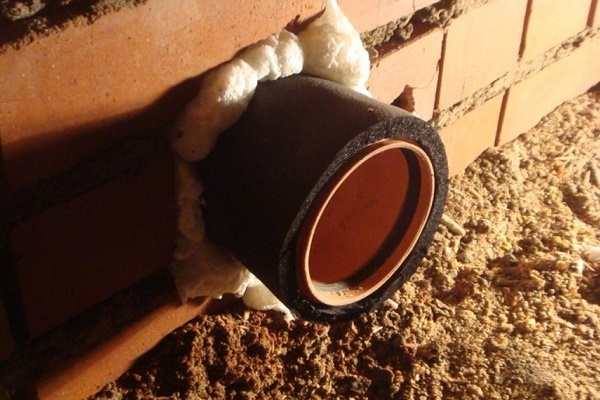

Als zusätzlichen Schutz bei Frost wird empfohlen, den äußeren Teil der Kanalisation zu isolieren. Der Graben sollte ein leichtes Gefälle aufweisen, damit das Abwasser auf natürliche Weise zur Kläranlage fließt. Nachdem das Rohr verlegt ist, kann es erforderlich sein, ein Loch durch das Fundament des Hauses zu bohren, um den äußeren und inneren Teil des Abwassersystems zu verbinden.

Der Durchmesser der Bohrung muss den Maßen des Abwasserrohrs entsprechen. Die Standardgröße solcher Leitungen beträgt in der Regel 160 oder 110 mm. Nun kann mit dem Aushub der Baugrube für den Behälter der Kläranlage begonnen werden. Dessen Abmessungen und Konfiguration werden durch die Parameter der Kläranlage bestimmt.

Zur Länge und zum Durchmesser des Behälters sind jeweils 600–1000 mm hinzuzufügen. Beispielsweise wird für das Modell Flotenk STA 1,5 eine Baugrube mit einer Länge von 2700–3100 mm (2100 mm + 600/1000 mm), einer Breite von 1600–2000 mm (1000 mm + 600/1000 mm) und einer Tiefe von 1400 mm (1000 mm + 400 mm) benötigt.

Die Eintauchtiefe der Klärgrube berechnet sich aus ihrer Höhe (d. h. dem Durchmesser des Behälters) zuzüglich weiterer 300–400 mm. In unserem Beispiel mit dem Modell Flotenk STA 1,5 beträgt die Tiefe der Baugrube 1300–1400 mm (1000 mm + 300/400 mm).

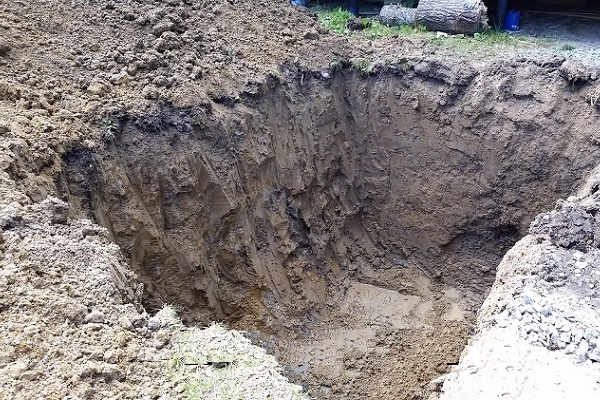

Die Baugrube, in die die Klärgrube eingebaut wird, muss Platz für das Betonfundament unter dem Behälter bieten und den Anschluss an das Abwassersystem in der richtigen Höhe ermöglichen.

Nachdem die Baugrube fertig ist, kann man sich um die Errichtung eines Filterfelds kümmern. Es besteht aus einer Reihe paralleler Gräben mit eingelegtem Filter und perforierten Rohren. Das gereinigte Wasser aus der Klärgrube fließt durch die Rohre und versickert allmählich durch den Filter im Boden.

Für die Errichtung des Filterfelds der Klärgrube “Flotenk” ist es erforderlich, eine Reihe von Gräben oder eine gemeinsame Baugrube anzulegen. Die perforierten Rohre werden auf eine Schicht Kies oder Schotter gelegt.

Üblicherweise werden nicht nur einer, sondern mehrere solcher Gräben angelegt. Ihre Länge muss ausreichend sein, damit die Klärgrube rechtzeitig von Flüssigkeit entleert wird, was ein Überlaufen verhindert. Die Länge der Gräben des Filterfelds wird wie folgt berechnet: Die Anzahl der Bewohner im Haus wird mit 8–10 m multipliziert.

Für eine dreiköpfige Familie wird ein Filterfeld mit einer Länge von 24–30 m benötigt. Je weiter diese Rohre vom Haus entfernt sind, desto besser. Auf den Grabenboden muss ein Filter aus Schichten von Sand, Kies und/oder Schotter gelegt werden. Manchmal wird anstelle von Sand Agrofaser verwendet, auf die Schotter aufgeschüttet und eingeebnet wird; die Schichtdicke sollte etwa 400 mm betragen.

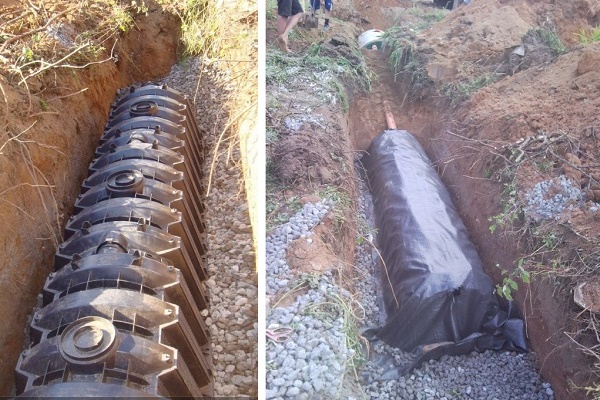

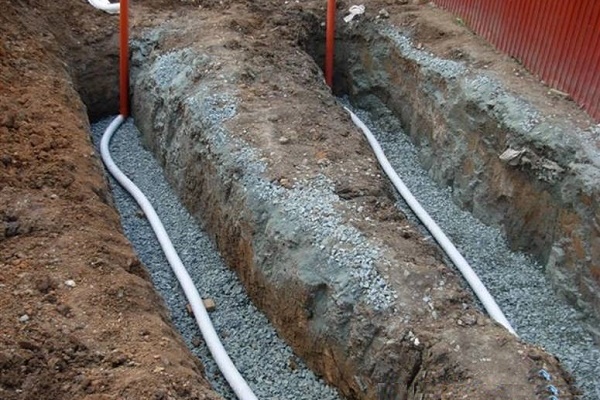

In die Gräben werden Kunststoff-Kanalrohre verlegt, die über ihre Länge perforiert sind. Nun muss der Boden der Baugrube für die Klärgrube betoniert werden. Zuerst wird ein Sandbett von 200 mm Dicke verlegt, verdichtet und eingeebnet.

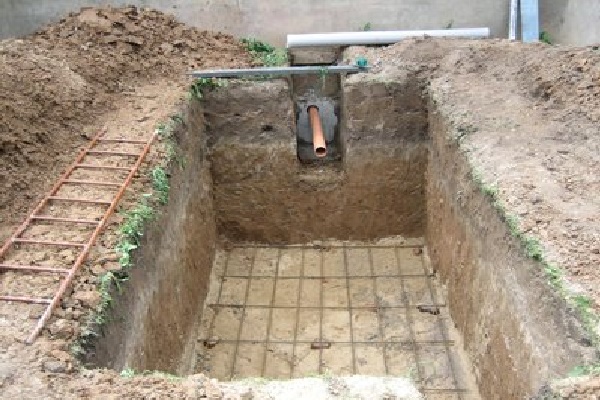

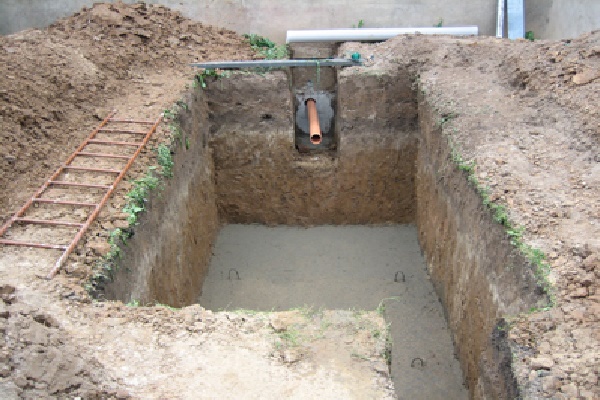

Darüber wird ein Bewehrungsgitter mit einer Maschenweite von 200 mm montiert. Die Bewehrungsstäbe an den Rändern der Baugrube werden verlängert und zu Schlaufen geformt.

Diese Schlaufen werden später die Befestigungspunkte des Klärgrubenbehälters am Fundament sein. Anschließend wird das Fundament mit einer Zement-Sand-Mischung ausgegossen. Die Montage der Klärgrube kann erst fortgesetzt werden, nachdem das Fundament zuverlässig ausgehärtet ist. Man sollte sich nicht beeilen, um die Integrität des Gusses nicht zu beeinträchtigen.

Es ist zu beachten, dass die Klärgrube am besten auf der Seite des natürlichen Gefälles des Grundstücks in einem Abstand von 3 bis 5 Metern vom Hausfundament aufgestellt wird. Es muss die Zufahrtsmöglichkeit für ein Entsorgungsfahrzeug zur regelmäßigen Entleerung der Behälter vorgesehen werden (+).

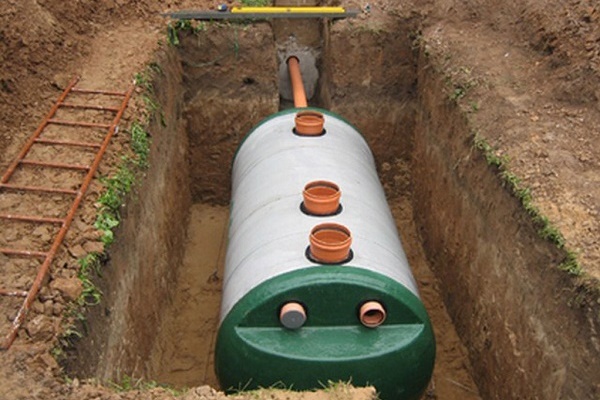

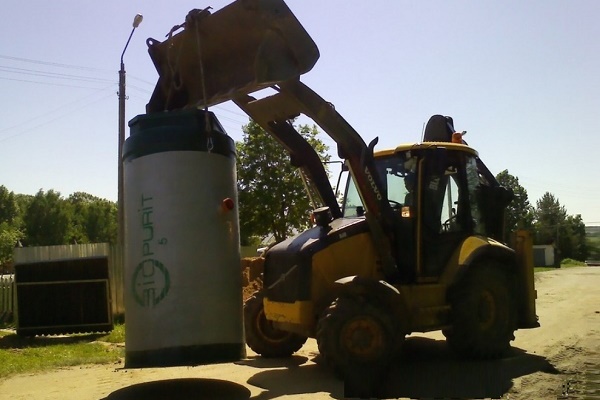

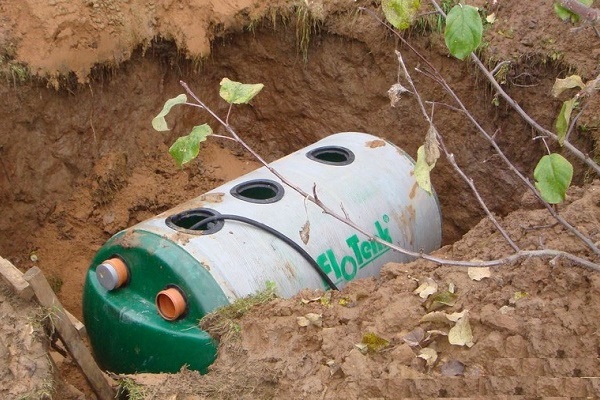

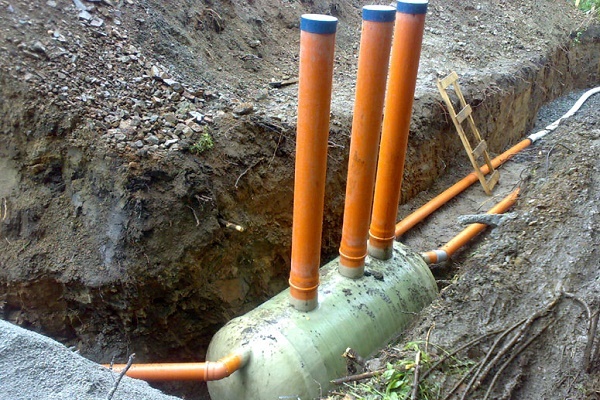

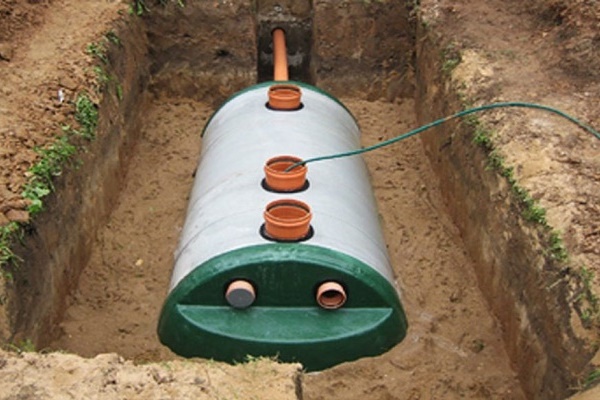

Nun wird der Klärgrubenbehälter in die Baugrube abgesenkt und mit Stahlseilstücken an den Fundamentschlaufen befestigt. Bevor mit der Verfüllung der Baugrube mit Erde begonnen wird, muss der Klärgrubenbehälter mit Wasser gefüllt werden. Andernfalls könnte die Erdmasse während der Verfüllung die Wände des Geräts einfach zerdrücken.

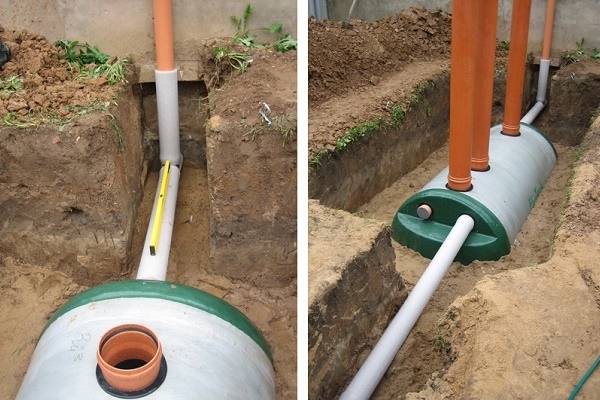

Zuerst wird Erde bis zu dem Niveau verfüllt, auf dem die Kanal- und Filterrohre an die Klärgrube angeschlossen werden. Dann werden diese Rohre angeschlossen. Über jeder Kammer der Klärgrube befindet sich ein Wartungskanal. Auf diese sind spezielle Muffen aufzusetzen.

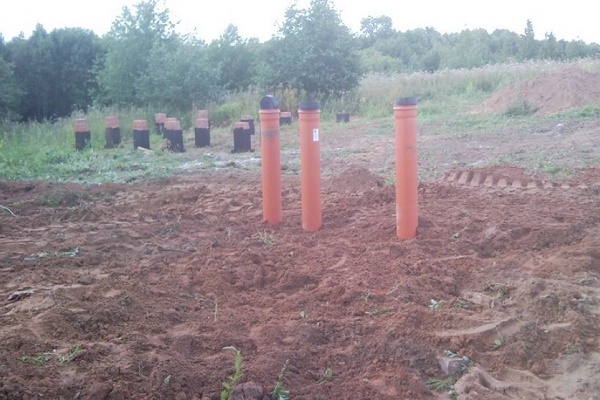

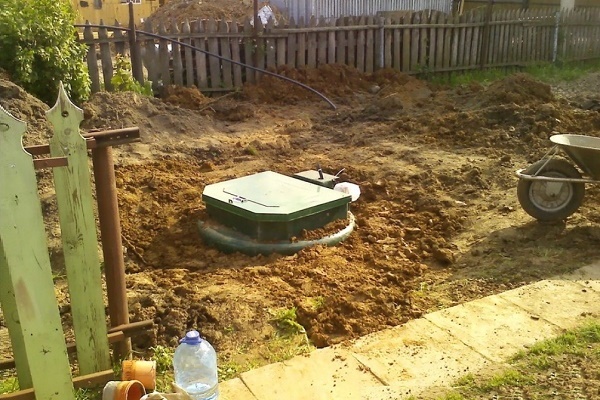

Danach kann die Baugrube und das Abwasserrohr endgültig verfüllt werden. Auf dem Filterfeld werden die Rohre zuerst mit einer Schicht Schotter (400 mm) bedeckt, und dann wird der Schotter mit einer weiteren Schicht Agrarvlies abgedeckt. Danach werden auch diese mit Erde bedeckt. Nun kann das Wasser aus der Klärgrube entfernt werden und der Betrieb aufgenommen werden.

Fazit und nützliche Videos zum Thema

In diesem Video werden die Schritte der Abwasserreinigung in der Klärgrube "Flotenk" anschaulich dargestellt:

Dieses Video vermittelt einen Eindruck von der Qualität der in den Werken von "Flotenk" hergestellten Produkte:

Die Klärgrube "Flotenk" – eine preislich moderate und zuverlässige Wahl für Haus, Ferienhaus oder Villa. Bei korrekter Installation und Nutzung löst ein solches Gerät für viele Jahre das Problem der Abwasserentsorgung.
